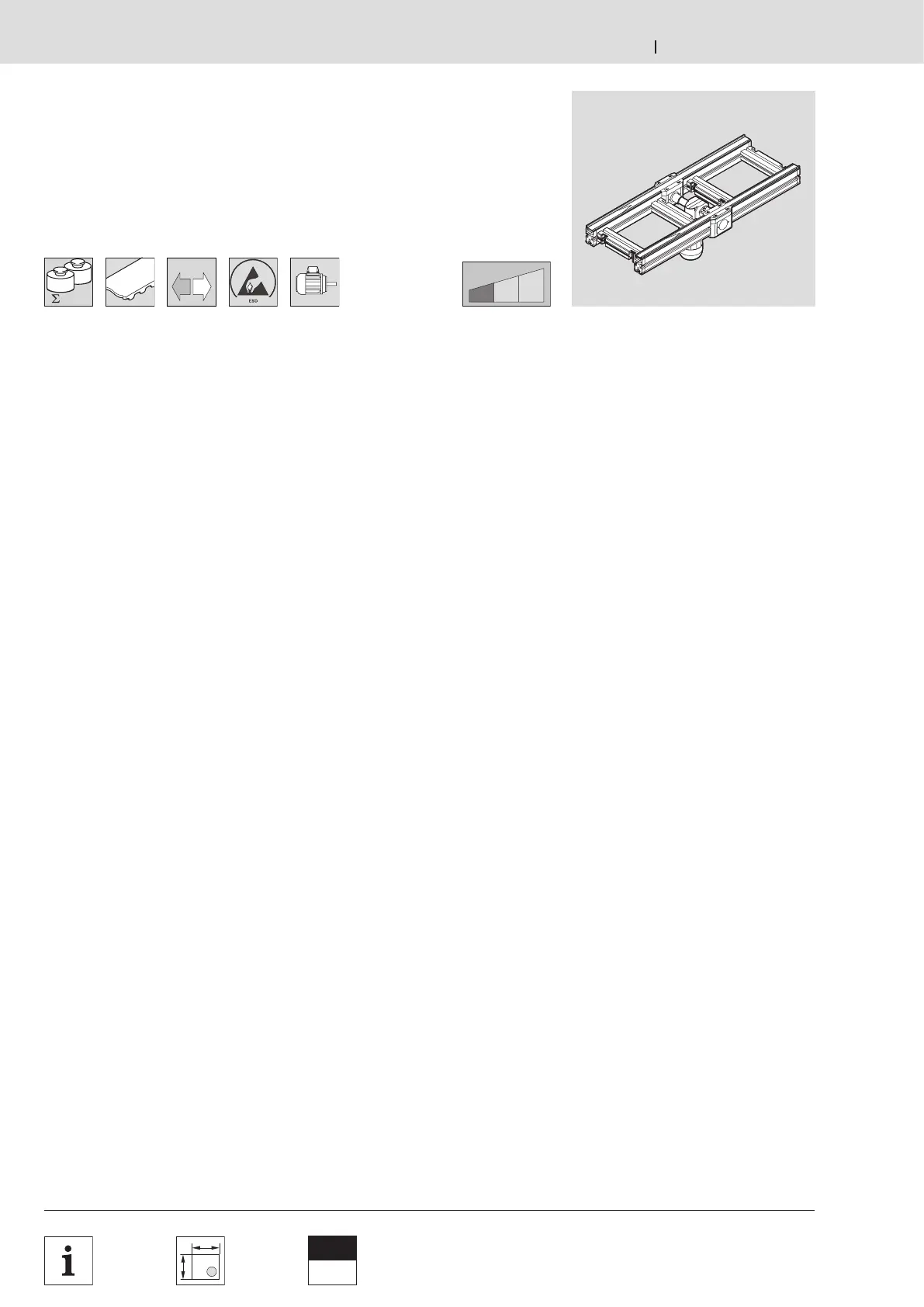

REXROTH TS 2plus - Bandstrecke BS 2;M; BS 2;M belt section; Section à bande BS 2;M

Bosch Rexroth AG TS 2plus 4.23–8
00012189.eps
 3-4
Clean
Room
 11-109 11-24
kg/cm
60 kg
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531
138 (2013-06)

Verwendung:
– Längstransport des Werkstückträgers
von und zu Bearbeitungsstationen
an denen kein Einbauraum für den
Motor an den Enden der Bandstrecke
gegeben ist.
Ausführung:
– Funktionsbereite Förderstrecke
– Streckenlasten bis 60 kg im
Staubetrieb
– Fördermedium: Zahnriemen
mit Gewebeauflage
, optional in
Antistatikausführung (ZA = A).
– Geeignet für Reversierbetrieb
– Motoranbau je nach Ausführung
seitlich rechts (MA = R), links
(MA = L) oder mittig (MA = M)
– Motoranschluss wahlweise mit Kabel/
Stecker (AT = S) oder Klemmenkasten
(AT = K)
Lieferzustand:
Montiert
Zubehör, optional:
Verbindungssatz  3-101
Stützen SZ 2/…  6-2

Application:
– Longitudinal conveying of the
workpiece pallet from and to
processing stations that do not have
enough room to install the motor on
the ends of the belt section.
Design:
– Ready for operation conveyor section
– Max. permissible load up to 60 kg in
accumulation operation
– Conveyor medium: toothed belt with
a woven surface, optional as antistatic
version (ZA = A).
– Suitable for reversible operation
– Motor mounted depending on version
on side, right (MA = R), left (MA = L)
or in the center (MA = M)
– Motor connection either with cable/
plug (AT = S) or terminal box (AT = K)
Condition on delivery:
Fully assembled
Optional accessories:
Connection kit  3-101
Leg sets SZ 2/…  6-2

Utilisation :
– Transport longitudinal de la palette
porte-pièces allant et venant des
stations d’usinage pour lesquelles
aucun emplacement de montage n’est
prévu pour le moteur aux extrémités de
la section à bande.
Construction :
– Section de transport prête à
fonctionner
– Charges de section jusqu’à 60 kg en
acc.
– Convoyeur : courroie dentée à
revêtement de toile
, version antistatic
en option (ZA = A).
– Appropriée pour fonctionnement
réversible
– Selon la construction, montage du
moteur MA = R (à droite), MA = L
(à gauche) ou MA = M (milieu)
– Raccordement du moteur au choix
avec câble/connecteur (AT = S)
ou bornier de connexion (AT = K)
Etat à la livraison :
Montée
Accessoires en option :
Jeu de jonction  3-101
Supports de section SZ 2/…  6-2
Bandstrecke BS 2/M
BS 2/M belt section
Section à bande BS 2/M
