REXROTH TS 2plus - Elektrischer Quertransport EQ 2;T; EQ 2;T electrical transverse conveyor; Convoyeur transversal électrique EQ 2;T

Bosch Rexroth AG TS 2plus 4.25–10
00116749.eps
 5-4  11-61
4...6 bar
kg/cm
60 kg
Quertransport · Transverse conveyor · Transport transversal
3 842 531
138 (2013-06)

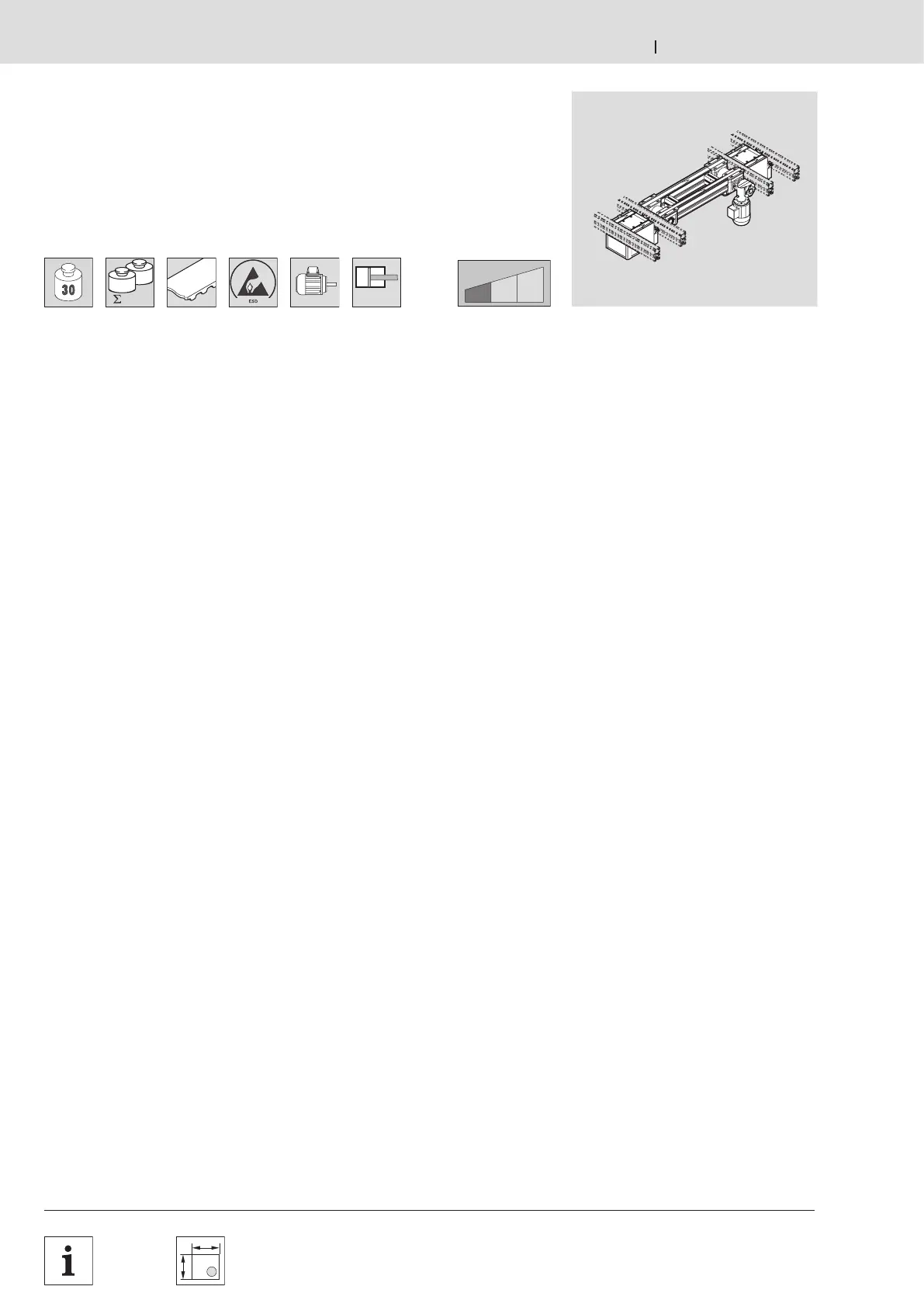

Elektrischer Quertransport EQ 2/T
EQ 2/T electrical transverse conveyor
Convoyeur transversal électrique EQ 2/T

Verwendung:
Der elektrische Quertransport in
Tandemausführung EQ 2/T wird
zur Verbindung von zwei parallel
verlaufenden Längsstrecken eingesetzt.
Gesamtlast 60 kg, auf der
Hub-Quereinheit jedoch nur 30 kg.
Ausführung:
In einzelnen Baugruppen, bestehend
aus:
2x Hub-Quereinheit HQ 2/O
1x Bandstrecke in Tandemausführung
BS 2/T
2x Verbindungssatz
2x Schutzkasten SK 2/B
– Motoranbau in Transportrichtung
rechts (MA = R), mitte (MA = M) oder
links (MA = L).
– Motoranschluss wahlweise mit Kabel/
Stecker (AT = S) oder Klemmenkasten
(AT = K).
– Zahnriemen in nicht leitfähiger
(ZA = N) und leitfähiger
Ausführung (ZA = A).
Lieferumfang:
Incl. Befestigungsmaterial, Pneumatik-
Elemente  11-61.
Lieferzustand:
In Baugruppen vormontiert.

Application:
This EQ 2/T tandem design electrical
trans verse conveyor is used to join two
parallel longitudinal conveyor sections.
Total load 60 kg, but only 30 kg on the
lift transverse unit.
Design:
Complete macro module, consisting of:
2x HQ 2/O lift transverse unit
1x BS 2/T tandem design belt section
2x connection kit
2x SK 2/B housing element
– Motor installation in conveying
direction to the right (MA = R),
center (MA = M), or left (MA = L).
– Motor connection with either cable/
plug (AT = S) or terminal box (AT = K).
– Toothed belts available in a non-
conductive (ZA = N) and conductive
(ZA = A) designs.
Scope of delivery:
Incl. mounting material, pneumatic
elements  11-61.
Condition on delivery:
Pre-assembled in modular units.

Utilisation :
Le convoyeur transversal électrique
en version tandem EQ 2/T est utilisé
comme jonction de deux sections
longitudinales parallèles.
Charge totale 60 kg, mais 30 kg
seulement sur l‘unité de levée
transversale.
Construction :
En modules simples, celui-ci comprend :
2x unité de levée transversale
HQ 2/O
1x section à bande en version tandem
BS 2/T
2x jeu de jonction
2x carter SK 2/B
– Montage du moteur dans la direction
de transport à droite (MA = R),
au milieu (MA = M) ou à gauche
(MA = L).
– Raccordement du moteur au choix
avec câble/connecteur (AT = S) ou
bornier de connexion (AT = K).
– Courroie dentée en version
non conductible (ZA = N) et
conductible (ZA = A).
Fournitures :
Matérial de fixation et éléments
pneumatiques inclus  11-61.
Etat à la livraison :
Prémonté en unités modulaires.
