Bosch Rexroth AGTS 2plus 4.2 8–21
WT Nr./No./N°
[kg]
DA 2/100 100 3 842 523 645
DA 2/100-B 100 3 842 525 733
DA 2/100-C 100 3 842 525 734
WT v
N
1)
[kg] [m/min]
100 6
100 9
100 12
100 15
100 18
55 24
35 30
00126916.eps
DA 2/100
8-19 11-96
6 mm
Transportsteuerung · Transportation control · Commande de transport
3 842 531
138 (2013-06)

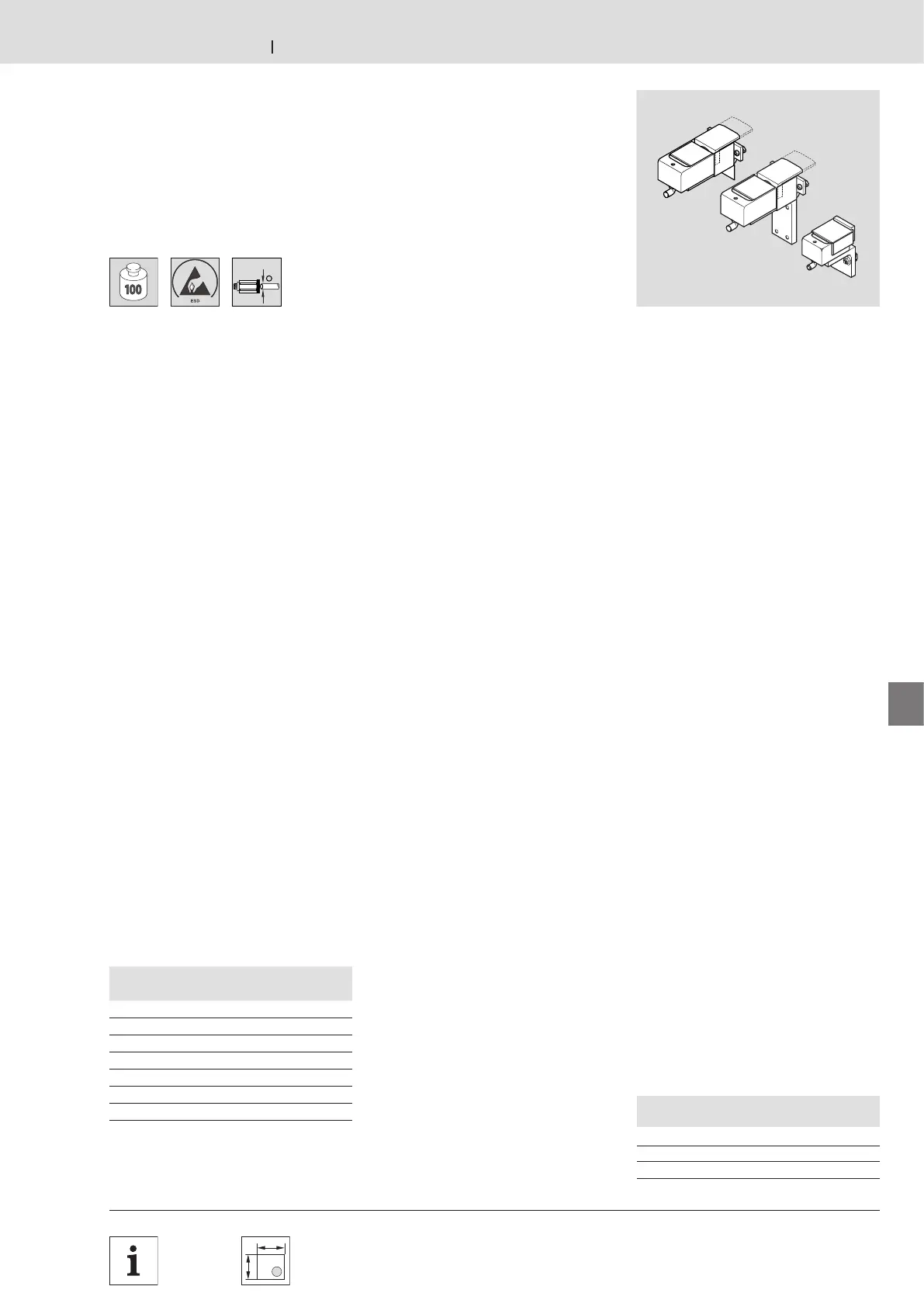

Dämpfer DA 2/100 ...
DA 2/100 ... damper
Amortisseur DA 2/100 ...
Verwendung:
Zur Dämpfung des Anpralls
ankommender Werkstückträger
– Beim Einschleusen in eine
Längsstrecke (DA 2/100-C)
– Vor dem Ausschleusen über eine Hub-
Quereinheit HQ 2/H (DA 2/100) oder
HQ 2/U2 (DA 2/100-B) .
Ausführung:
– Für Werkstückträger-Gesamtgewichte
von 5 bis zu 100 kg einstellbar.
– DA 2/100 für Anbau an eine Hub-
Quereinheit HQ 2/H
– DA 2/100-B für Anbau an eine Hub-
Quereinheit HQ 2/U2
– DA 2/100-C für Anbau an das
Streckenprofil einer Längstransport-
strecke.
– Pneumatischer Dämpfer mit stufenlos
einstellbarer Dämpfung.
– Rückstellung pneumatisch parallel
zum Öffnen des Vereinzelers, welcher
den Werkstückträger in Richtung des
Dämpfers freigibt.
Lieferumfang:
Inkl. Befestigungsmaterial zur Montage.
Lieferzustand:
Unmontiert.
Utilisation :
Pour l’amortissement de l’impact des
palettes porte-pièces en arrivée
– lors de l’injection dans une section
longitudinale (DA 2/100-C)
– avant l’éjection par une unité de levée
transversale HQ 2/H (DA 2/100) ou
HQ 2/U2 (DA 2/100-B).
Construction :
– Réglable pour des poids totaux de la
palette porte-pièces de 5 à 100 kg.
– DA 2/100 pour montage a une unité
de levée transversale HQ 2/H
– DA 2/100-B pour montage a une unité
de levée transversale HQ 2/U2
– DA 2/100-C pour montage a profile de
sectionde transport transversale
– Amortisseur pneumatique avec
amortissement réglable en continu
– La remise à l‘état initial est effectuée
pneumatiquement, parallèlement à
l‘ouverture du séparateur qui libère la
palette porte-pièces en direction de
l‘amortisseur.
Fournitures :
Matériel de fixation inclus pour le
montage sur ST 2/… ou HQ 2/…
État à la livraison :
Non monté.
Application:
To cushion the impact of incoming
workpiece pallets
– During infeeding in a longitudinal
section (DA 2/100-C)
– Before outfeeding via an HQ 2/H
(DA 2/100) or HQ 2/U2 (DA 2/100-B)
lift transverse unit.
Design:
– Adjustable for workpiece pallet
weights from 5 up to 100 kg.
– DA 2/100 for mounting to lift-
transverse unit HQ 2/H
– DA 2/100-B for mounting to lift-
transverse unit HQ 2/U2
– DA 2/100-C for mounting to track
profile in longitudinal transport
– Pneumatic damper with infinitely
adjustable damping.
– The dampers are reset at the same
time as the stop gate, which releases
the workpiece pallet towards the
dampers, is opened.
Scope of delivery:
Incl. mounting material to mount on the
ST 2/… or HQ 2/…
Condition on delivery:
Not assembled.
Dämpfer DA 2/…
DA 2/… dampers
Amortisseurs DA 2/…
11)
Zulässige Fördergeschwindigkeit
1)
Maximum conveying speed
1)
Vitesse de convoyage maximale
