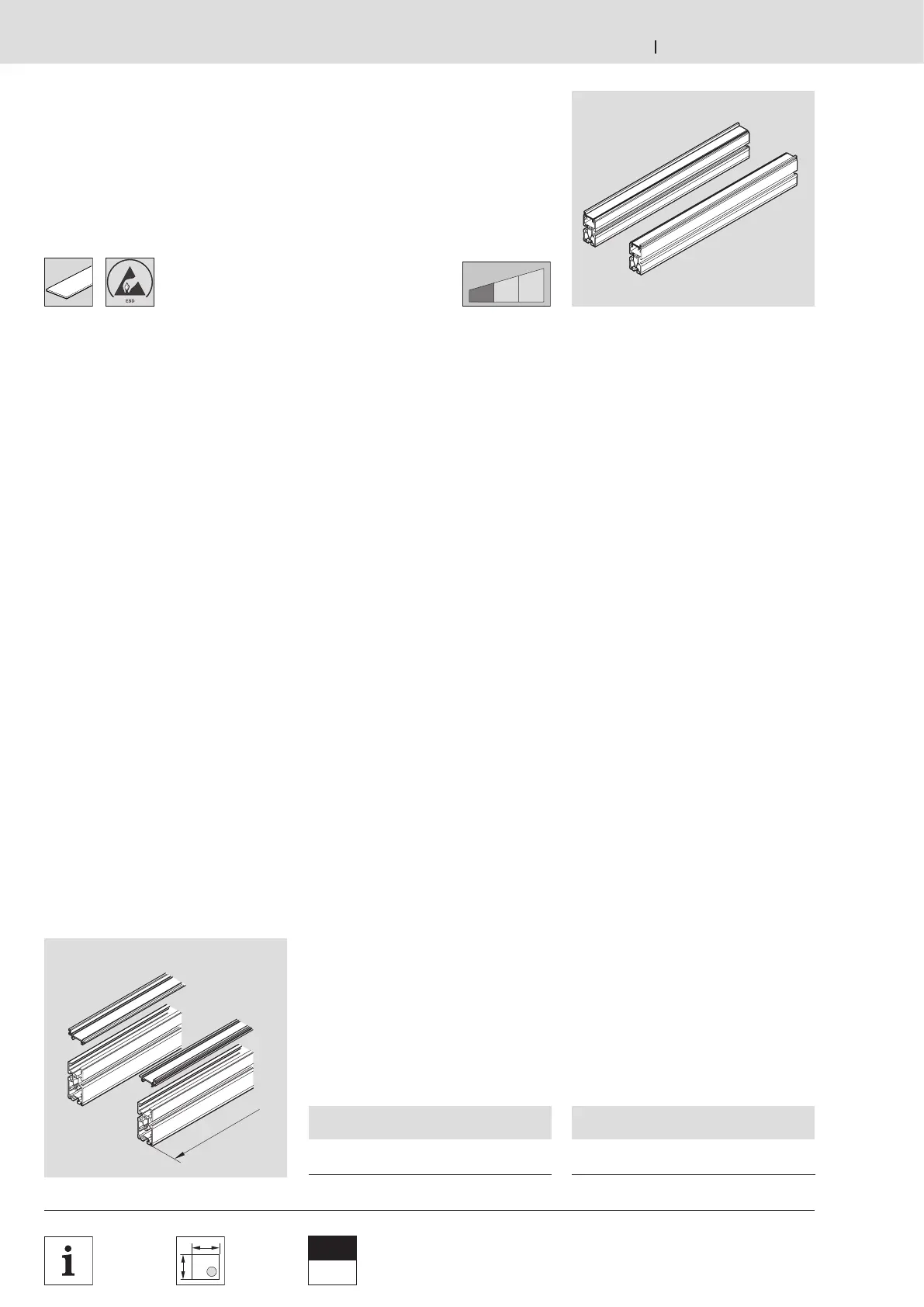

REXROTH TS 2plus - Strecke ST 2;B, ST 2;B-100; ST 2;B, ST 2;B-100 section; Section ST 2;B, ST 2;B-100

Bosch Rexroth AG TS 2plus 4.23–16
00012913.eps
l
00012914.eps
l Nr./No./N°
[mm]
3 842 994 927
60-6000 l = … mm
l Nr./No./N°
[mm]
3 842 992 650
60-6000 l = … mm
ST 2/B-100
 3-10
Clean
Room
 11-109 11-40
kg/cm
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531
138 (2013-06)
Strecke ST 2/B, ST 2/B-100
ST 2/B, ST 2/B-100 section
Section ST 2/B, ST 2/B-100

Verwendung:
Selbstbau von Streckeneinheiten
in Verbindung mit Antriebsstation
AS 2/B-… und Umlenkung UM 2/B.
Ausführung:
Streckenprofil aus eloxiertem Aluminium,
Führungsprofil aus Polyamid. Das
Führungsprofil wird in das Streckenprofil
eingelegt und kann bei Verschleiß leicht
ausgewechselt werden.
Lieferumfang ST 2/B:
2x Streckenprofil SP 2/B
2x Führungsprofil FP 2/B
Lieferumfang ST 2/B-100:
2x Streckenprofil SP 2/B-100
2x Führungsprofil FP 2/B
Lieferzustand:
Unmontiert
Zubehör, optional:
– Streckenstützen SZ 2/…  6-2
– Profilverbinder  3-19
– Querverbinder  3-19

Application:
Used for self-construction of conveyor
units in conjunction with the AS 2/B
drive module and the UM 2/B return unit.
Design:
Conveyor section profiles of anodized
aluminum, polyamide guide profile. The
guide profile is put in the section profile
and can be easily exchanged in case of
wear.
ST 2/B scope of delivery:
2x SP 2/B conveyor section profiles
2x FP 2/B guide profiles
ST 2/B-100 scope of delivery:
2x SP 2/B-100 conveyor section profiles
2x FP 2/B guide profiles
Condition on delivery:
Not assembled
Optional accessories:
– SZ 2/… leg sets  6-2
– Profile connectors  3-19
– Cross connectors  3-19

Utilisation :
Unités de section à monter soi-même en
association avec le poste d’entraînement
AS 2/B-... et le renvoi UM 2/B.
Construction :
Profilé de section en aluminium anodisé,
profilé de guidage en polyamide. Le
profilé de guidage est inséré dans le
profilé de section et peut être facilement
remplacé en cas d’usure.
Fournitures ST 2/B :
2x profilé de section SP 2/B
2x profilé de guidage FP 2/B
Fournitures ST 2/B-100 :
2x profilé de section SP 2/B-100
2x profilé de guidage FP 2/B
Etat à la livraison :
Non monté
Accessoires en option :
– Supports de section SZ 2/...  6-2
– Jonction de profilé  3-19
– Liaison transversale  3-19
Strecke ST 2/B-100
ST 2/B-100 section
Section ST 2/B-100
Strecke ST 2/B
ST 2/B section
Section ST 2/B
