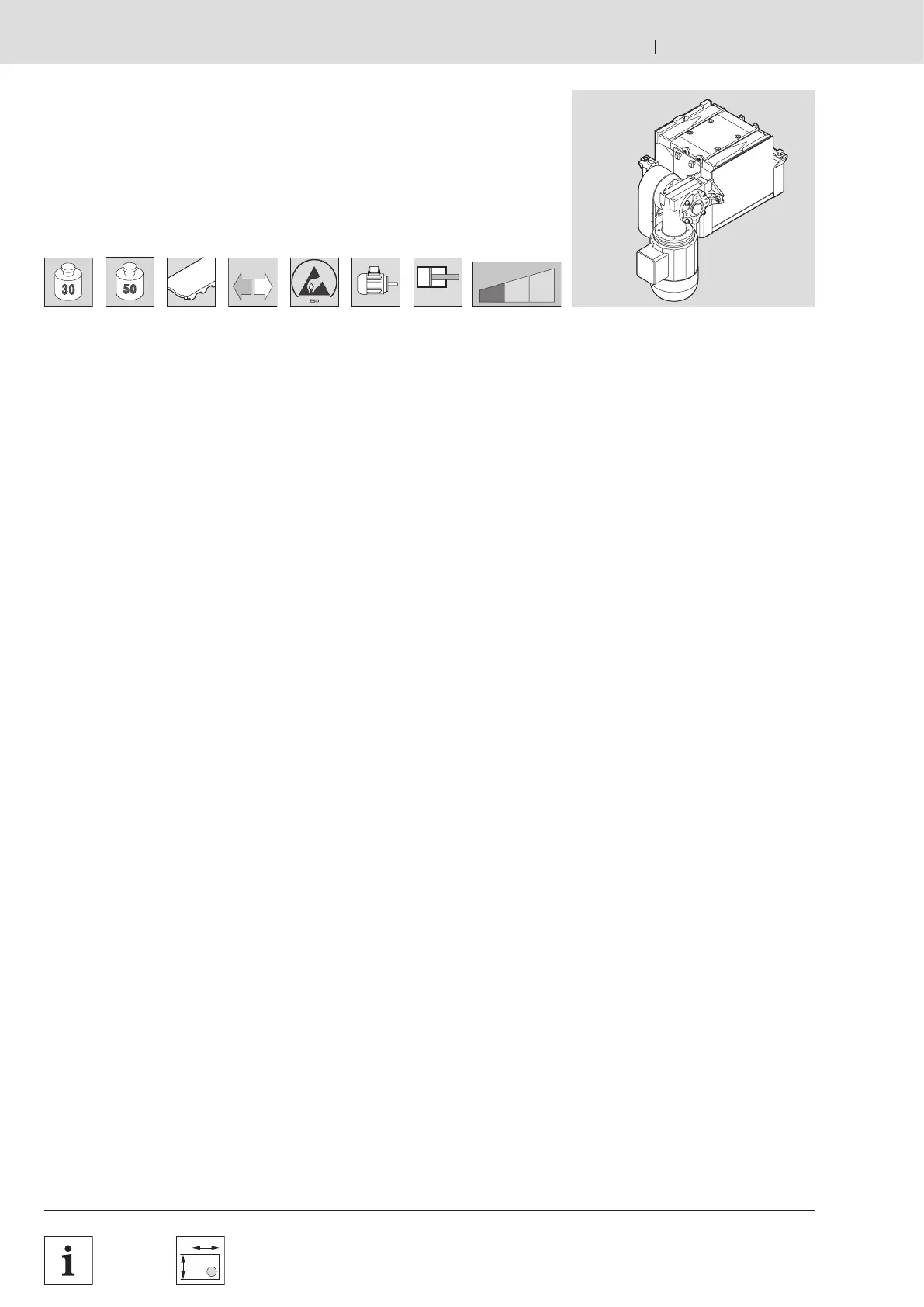

REXROTH TS 2plus - Hub-Quereinheit HQ 2;S; HQ 2;S lift transverse unit; Unité de levée transversale HQ 2;S

Bosch Rexroth AG TS 2plus 4.25–16
00012787. eps
 5-14  11-64
kg/cm
4...6 bar
Quertransport · Transverse conveyor · Transport transversal
3 842 531
138 (2013-06)
Hub-Quereinheit HQ 2/S
HQ 2/S lift transverse unit
Unité de levée transversale HQ 2/S

Verwendung:
Quertransport von Werkstückträgern
WT 2/…
– Ausschleusen von Werkstückträgern
von einer Längsstrecke in eine
Querstrecke
– Einschleusen von Werkstückträgern
von einer Querstrecke in eine
Längsstrecke.
Geeignet für den Betrieb mit
zweistöckigen Förderstrecken.
Ausführung:
– Für Werkstückträgerabmessungen von
b
Q
x b
L
= 160 x 160 bis 800 x 480 mm
– Geringe Bauhöhe durch seitlich
montierten Getriebemotor.
– Fördermedium: Zahnriemen.
– Motoranschluss wahlweise mit Kabel/
Stecker (AT = S) oder Klemmenkasten
(AT = K).
– Vorbereitet zum Anbau von
Näherungsschaltern M12x1 zur
Abfrage der oberen und/oder unteren
Stellung.
– Vertikalbewegungen durch einen
pneumatischen Hubzylinder
(Baugröße 1) bzw. durch zwei
Hubzylinder (Baugröße 2) für
Werkstückträgerabmessungen ab
400 x 480 mm
Lieferumfang:
incl. Befestigungsmaterial zum Anbau an
die Förderstrecke, Pneumatik-Elemente
 11-64, Bausatz für elektrische
Stellungsabfrage, Schutzkasten.
Lieferzustand:
vormontiert, in Baugruppen,
Schutzkasten unmontiert.
Zubehör, erforderlich:
– je Stellungsabfrage:
1x Näherungsschalter M12x1,
Schaltabstand 4 mm.
Zubehör, optional:
– Dämpfer DA 2/10, 3 842 515 349
bzw. DA 2/30, 3 842 515 351 zum
Ausschleusen von einer Hauptstrecke
in eine Nebenstrecke  8-20.

Application:
Transverse conveying of WT 2/…
workpiece pallets
– Outfeeds workpiece pallets from a
longitudinal section to a transverse
section.
– Infeeds workpiece pallets from a
transverse section to a longitudinal
section. Suitable for use with two-level
conveyor sections.
Design:
– For workpiece pallet dimensions from
b
Q
x b
L
= 160 x 160 to 800 x 480 mm
– Low height with gear motor mounted
on side.
– Conveyor medium: toothed belts.
– Motor connection with either cable/
plug (AT = S) or terminal box (AT = K).
– Ready for installation of M12x1
proximity switches for position inquiry
of upper and/or lower position.
– Vertical movements via a pneumatic
lifting cylinder (size 1) or via two lifting
cylinders (size 2) for workpiece pallet
dimensions from 400 x 480 mm
Scope of delivery:
Incl. mounting material for installing
on the conveyor section, pneumatic
elements  11-64, electric position
inquiry kit, housing element.
Condition on delivery:
Pre-assembled, in modular units,
housing element not assembled.
Required accessories:
– Per position inquiry:
1x M12x1 proximity switch,
switch distance 4 mm.
Optional accessories:
– DA 2/10 damper, 3 842 515 349 or
DA 2/30, 3 842 515 351 to outfeed
pallets from a main section to a
secondary section  8-20.

Utilisation :
Transport transversal de palettes porte-
pièces WT 2/…
– Éjecter les palettes porte-pièces d’une
section longitudinale vers une section
transversale
– Injecter les palettes porte-pièces
d’une section transversale vers une
section longitudinale.
Approprié pour l’exploitation avec des
sections de transport à deux étages.
Construction :
– Pour des dimensions de palette
porte-pièces de b
Q
x b
L
= 160 x 160
à 800 x 480 mm
– Faible encombrement en hauteur
grâce au moteur d’entraînement monté
latéralement.
– Convoyeur : courroie dentée.
– Raccordement du moteur au choix
avec câble/connecteur (AT = S) ou
bornier de connexion (AT = K).
– Préparé pour le montage de
détecteurs de proximité M12x1 pour la
détection de position supérieure et/ou
inférieure.
– Mouvements verticaux par vérin de
levée pneumatique (taille 1) ou par
deux vérins de levée (taille 2) pour
dimensions de palette porte-pièces à
partir de 400 × 480 mm
Fournitures :
Matériel de fixation pour le montage
sur la section de transport, éléments
pneumatiques  11-64, kit pour
détection de position électrique, carter
inclus.
Etat à la livraison :
Prémonté, en modules, carter non monté.
Accessoires nécessaires :
– Pour chaque détection de position :
1x détecteur de proximité M12x1, écart
de commutation 4 mm.
Accessoires en option :
– Amortisseur DA 2/10, 3 842 515 349
ou DA 2/30, 3 842 515 351 pour
l’éjection d’une section principale vers
une section secondaire  8-20.
