Bosch Rexroth AGTS 2plus 4.2 3–87
00125190.eps
1200 kg
 3-56
Clean
Room
 11-109 11-28
kg/cm
2000 mm
Vplus
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531
138 (2013-06)

Verwendung:
– Längstransport des Werkstückträgers
für hohe Geschwindigkeiten auf
Förderstrecken bis 6000 mm
– Quertransport des Werkstückträgers
zwischen parallelen Förderstrecken
(in Verbindung mit zwei Hub-
Quereinheiten HQ 2)
Ausführung:
– Funktionsbereite Förderstrecke
– Robuste Ausführung für hohe
Beschleunigung und große
Geschwindigkeiten
– Streckenlasten bis 1200 kg
– Fördermedium: Staurollenkette Vplus
– Ausrüstung mit verschiedenen
Kettentypen: Staurollenkette Vplus
mit Rollen aus Stahl (KT = 2) oder mit
Rollen aus Stahl und Kleinteileschutz
(KT = 4).
– Ausführung für Reversierbetrieb
optional bis l = 2000 mm und
Streckenlasten < 200 kg (RV = 1).
Kein Reversierbetrieb bei
Kettenausrüstung mit Kleinteileschutz
(KT = 4).
– Komplettstrecke mit
integrierten Gleitprofilen aus
korrosionsbeständigem Stahl.
– Motoranbau seitlich rechts (MA = R),
links (MA = L) oder mittig (MA = M)
– Motoranschluss wahlweise mit
Kabel und Stecker (AT = S) oder
Klemmenkasten (AT = K)
Lieferzustand:
Montiert
Zubehör, optional:
– Verbindungssätze  3-101
– Stützen SZ 2/…-H  6-2
– Automatische Schmiereinheit LU 2,
 3-69

Application:
– Longitudinal conveying of the
workpiece pallet at high speeds on
conveyor sections of up to 6000 mm
– Transverse conveying of the workpiece
pallet between parallel conveyor
sections (in conjunction with two
HQ 2 lift transverse units)
Design:
– Ready for operation conveyor section
– Sturdy design for fast acceleration and
high speeds
– Section loads of up to 1200 kg
– Conveyor medium: Vplus
accumulation roller chain
– Equipment with various chain types:
Vplus accumulation roller chain with
steel rollers (KT = 2) or with steel
rollers and small parts protection
(KT = 4).
– Version suitable for reversible
operation, optionally up to l = 2000
mm and section loads < 200 kg
(RV = 1).
No reversible operation with chain
equipment with small parts protection
(KT = 4).
– Complete section with integrated glide
profiles made of corrosion-resistant
steel.
– Motor mounted on side, right
(MA = R), left (MA = L) or in the
center (MA = M)
– Motor connection either with cable/
plug (AT = S) or terminal box (AT = K)
Condition on delivery:
Fully assembled
Optional accessories:
– Connection kits  3-101
– SZ 2/…-H leg sets  6-2
– LU 2 automatic lubrication unit,
 3-69

Utilisation :
– Transport longitudinal de la palette
porte-pièces pour vitesses élevées
sur des sections de transport jusqu’à
6000 mm
– Transport transversal de la palette
porte-pièces entre sections de
transport parallèles (en liaison avec
deux unités de levée transversale
HQ 2)
Construction :
– Section de transport prête à
fonctionner
– Construction robuste pour
accélération et vitesses importantes
– Charges de section jusqu’a 1200 kg
– Convoyeur : chaîne à galets
d’accumulation Vplus
– Equipement avec différents
types de chaîne : chaîne à galets
d’accumulation Vplus avec galets en
acier (KT = 2) ou avec galets en acier
et protection pour des éléments petits
(KT = 4).
– Version appropriée pour
fonctionnement réversible en option
jusqu‘à I = 2000 mm et charges de
section < 200 kg (RV = 1). Aucun
fonct. révers. avec l‘équipement de
chaîne avec protection pour des
éléments petits (KT = 4).
– Section complète avec profilés de
glissage intégrés en acier résistant à
la corrosion.
– Montage du moteur MA = R (à droite),
MA = L (à gauche) ou MA = M
(millieu)
– Raccordement du moteur au choix
avec câble et connecteur (AT = S) ou
bornier de connexion (AT = K)
Etat à la livraison :
Montée
Accessoires en option :
– Jeux de jonction  3-101
– Supports de section SZ 2/…-H
 6-2
– Elément graisseur automatique LU 2,
 3-69

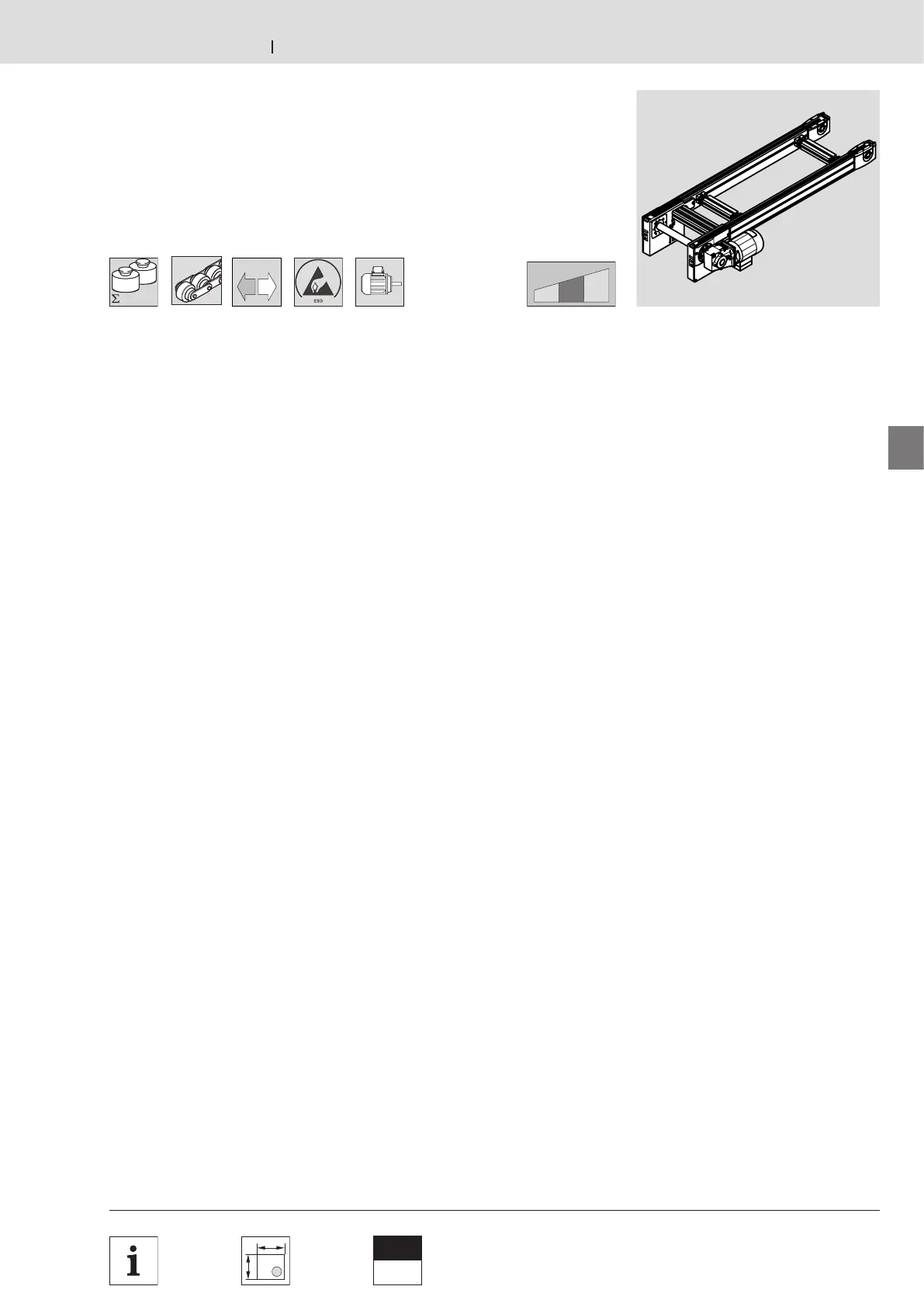

Bandstrecke BS 2/R-V-1200
BS 2/R-V-1200 belt section
Section à bande BS 2/R-V-1200
