REXROTH TS 2plus - Page 134

Bosch Rexroth AG TS 2plus 4.23–88
0012518 9.eps
b
l
BS 2/R-V-1200
M
MA = L
R
00116761.eps
b
1)
l
2)
KT v
N
3)
U, f RV AT MA Nr./No./N°
[mm] [mm] [m/min]  11-122
400-1040 650-6000 2, 4 0; 6; 9; 12; 15; 18 0, 1 S; K R; L; M 3 842 998 492
b = … mm
l = … mm
KT = …
v
N
= … m/min
U = … V
f = … Hz
RV = …
AT = …
MA = …
1200 kg
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531
138 (2013-06)

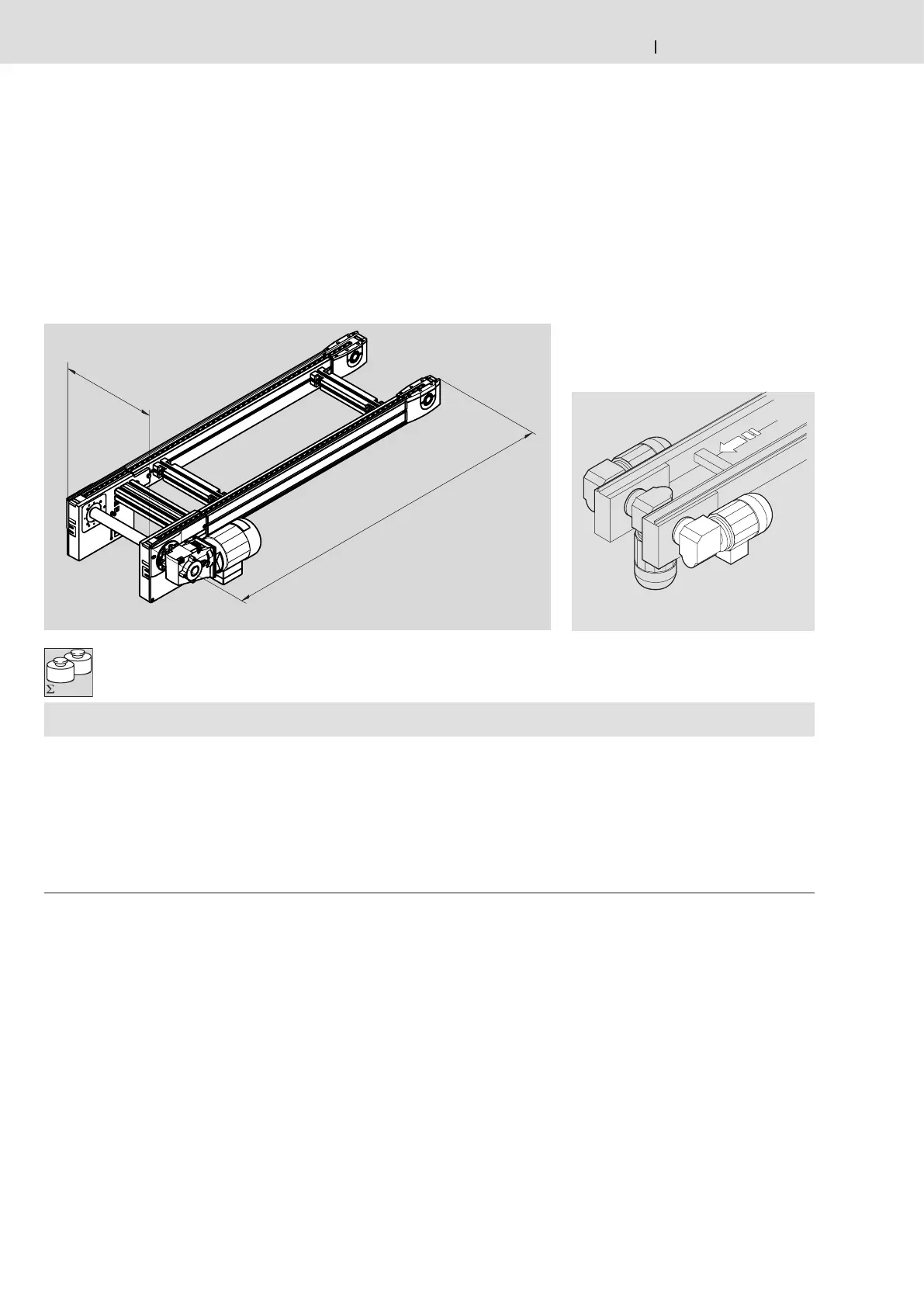

Bandstrecke BS 2/R-V-1200
BS 2/R-V-1200 belt section
Section à bande BS 2/R-V-1200
MA = Motoranordnung
MA = Motor layout
MA = Disposition du moteur
1)
b = Spurbreite in Transportrichtung
2)
l = Länge
3)
v
N
= Nenngeschwindigkeit der Kette;
v
N
= 0: ohne Motor und ohne Getriebe
Sonderausführungen auf Anfrage
HINWEIS: Auf der Vplus-Kette erreicht
der Werkstückträger eine Geschwindigkeit
die bis zum Faktor 2,5 höher liegt als die
der Kette. Für Kettengeschwindigkeiten
oberhalb 9 m/min sind deshalb besondere
Maßgaben zu beachten!
1)
b = Track width in direction of transport
2)
l = Length
3)
v
N
= Nominal chain speed;
v
N
= 0: without motor or gear
Special models on request
NOTE: On the Vplus chain, the workpiece
pallet attains a speed up to the factor of
2.5 higher than that of the chain.
Special requirements have to be observed
for chain speeds above 9 m/min!
1)
b = Ecart. de voie en direction du transport
2)
l = Longueur
3)
v
N
= Vitesse nominale de la chaîne ;
v
N
= 0 : sans moteur et sans engrenage
Versions spéciales sur demande
REMARQUE : Sur la chaîne Vplus, la
palette porte-pièces atteint une vitesse
jusqu a 2,5 fois supérieure à la vitesse de
la chaîne. Des mesures particulières sont
donc à observer pour des vitesses de
chaîne supérieures à 9 m/min !
