Bosch Rexroth AGTS 2plus 4.2 7–5
l
T
b Nr./No./N°
[mm] [mm]
160 160 3 842 504 706
160 240 3 842 504 710
160 320 3 842 504 714
240 160 3 842 504 707
240 240 3 842 504 711
240 320 3 842 504 715
320 160 3 842 504 708
320 240 3 842 504 712
320 320 3 842 504 716
320 400 3 842 504 718
400 240 3 842 504 713
400 320 3 842 504 717
400 400 3 842 504 719
Nr./No./N°
3 842 508 933

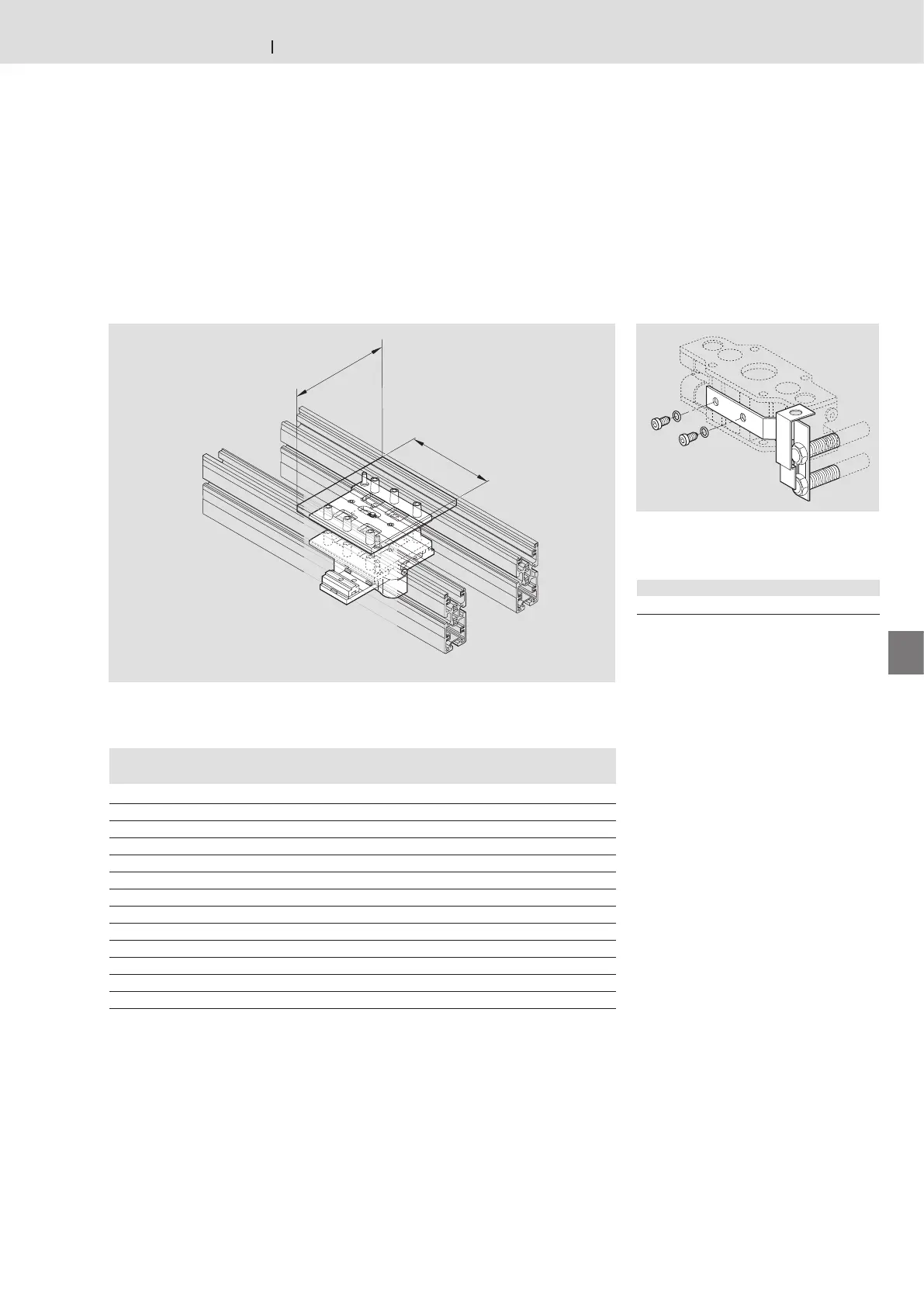

00116123.eps
00116121.eps
l
T
= 160: l
T
+65
l
T
> 160: l
T
-15
b
PE 2
Positionieren und Orientieren · Positioning and orientation · Positionnement et orientation
3 842 531
138 (2013-06)
Positioniereinheit PE 2
PE 2 position unit
Unité de positionnement PE 2
Bausatz zur Stellungsabfrage für PE 2
Position indication kit for PE 2
Kit d’interrogation de position PE 2
