Bosch Rexroth AGTS 2plus 4.2 4–17
b
T
1)
l
T
2)
v
N
3)
U, f AT MA KR Nr./No./N°
[mm] [mm] [m/min]  11‑122
160 160; 240; 320 0; 6; 9; 12; 15; 18 S; K R; L R; L 3 842 998 098
240 160; 240; 320; 400 0; 6; 9; 12; 15; 18 S; K R; L; M R; L b
T
= … mm
320 160; 240; 320; 400; 480 0; 6; 9; 12; 15; 18 S; K R; L; M R; L l
T
= … mm
400 240; 320; 400; 480; 640 0; 6; 9; 12; 15; 18 S; K R; L; M R; L v
N
= … m/min
480 320; 400; 480; 640 0; 6; 9; 12; 15; 18 S; K R; L; M R; L U = … V
480 800 0; 6; 9; 12; 15; 18 S; K R; L; M R; L f = … Hz
640 400; 480; 640 0; 6; 9; 12; 15; 18 S; K R; L; M R; L AT = …
640 800; 1040 0; 6; 9; 12; 15; 18 S; K R; L; M R; L MA = …
800 480; 640 0; 6; 9; 12; 15; 18 S; K R; L; M R; L KR = …
800 800; 1040 0; 6; 9; 12; 15; 18 S; K R; L; M R; L
00012757. eps
l
T
b
T
90 kg
KU 2/90
KR = R
MA = L
Kurven · Curves · Courbes
3 842 531
138 (2013-06)

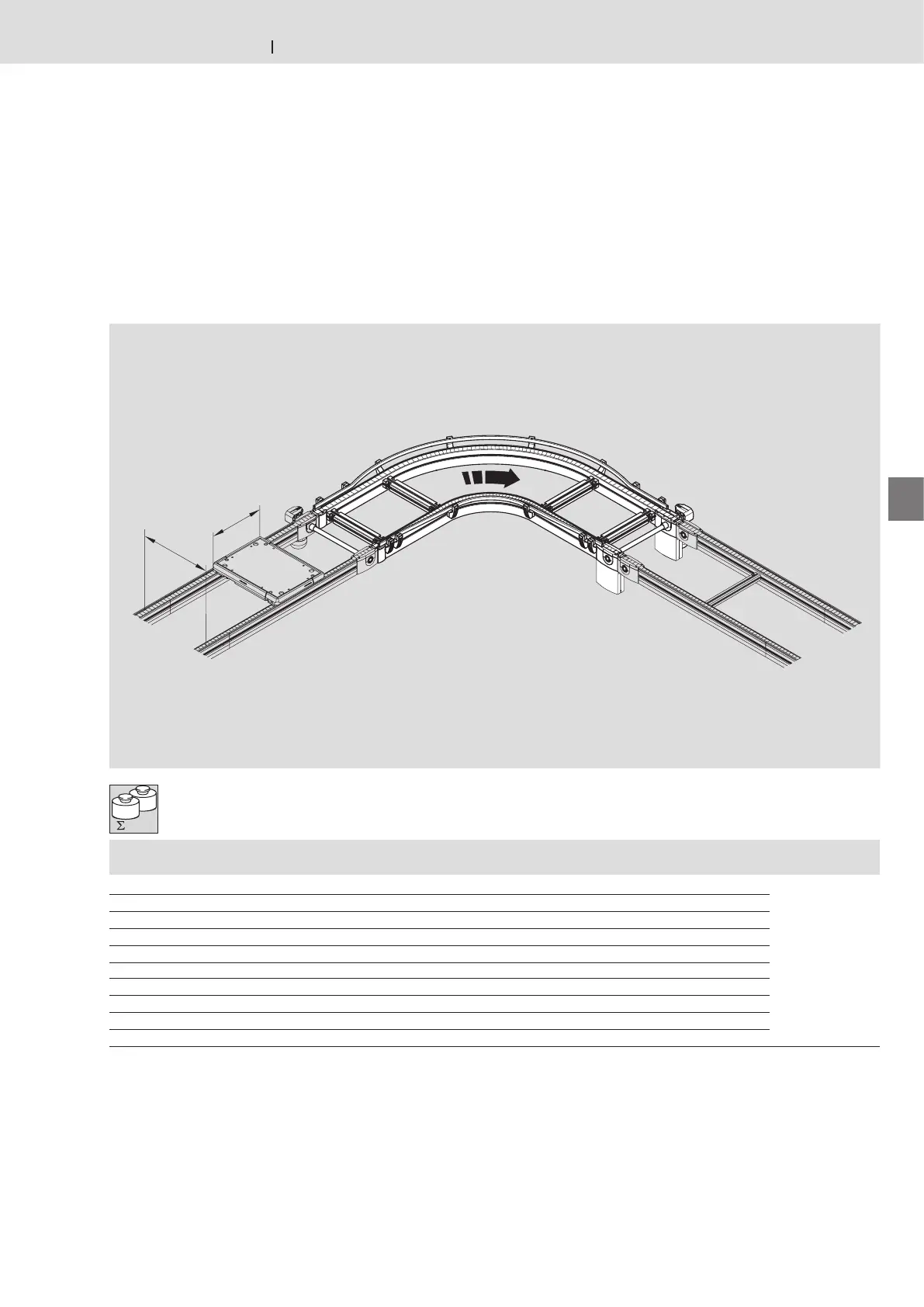

Kurve KU 2/90
KU 2/90 curve
Courbe KU 2/90
1)
b
T
= Track width in direction of transport
2)
l
T
= Length in direction of transport
3)
v
N
= Nominal transportation speed
v
N
= 0: without motor and gear
Special models on request
1)
b
T
= Spurbreite in Transportrichtung
2)
l
T
= Länge in Transportrichtung
3)
v
N
= Nenngeschwindigkeit
v
N
= 0: ohne Motor und ohne Getriebe
Sonderausführungen auf Anfrage
1)
b
T
= Ecartement de voie en direc. du transport
2)
l
T
= Longueur en direction du transport
3)
v
N
= Vitesse nominale de transport
v
N
= 0: sans moteur et sans engrenage
Versions spéciales sur demande
