Bosch Rexroth AGTS 2plus 4.2 5–29
b
Q
b
L
Nr./No./N°
[mm] [mm]
160 160 3 842 345 100
160 240 3 842 345 105
160 320 3 842 345 110
240 160 3 842 345 101
240 240 3 842 345 106
240 320 3 842 345 111
240 400 3 842 345 116
320 160 3 842 345 102
320 240 3 842 345 107
320 320 3 842 345 112
320 400 3 842 345 117
400 240 3 842 345 108
400 320 3 842 345 113
400 400 3 842 345 118
400 480 3 842 345 126
480 320 3 842 345 114
480 400 3 842 345 121
480 480 3 842 345 127
640 400 3 842 345 123
640 480 3 842 345 129
800 400 3 842 345 125
800 480 3 842 345 131
00126813.eps
Quertransport · Transverse conveyor · Transport transversal
3 842 531
138 (2013-06)

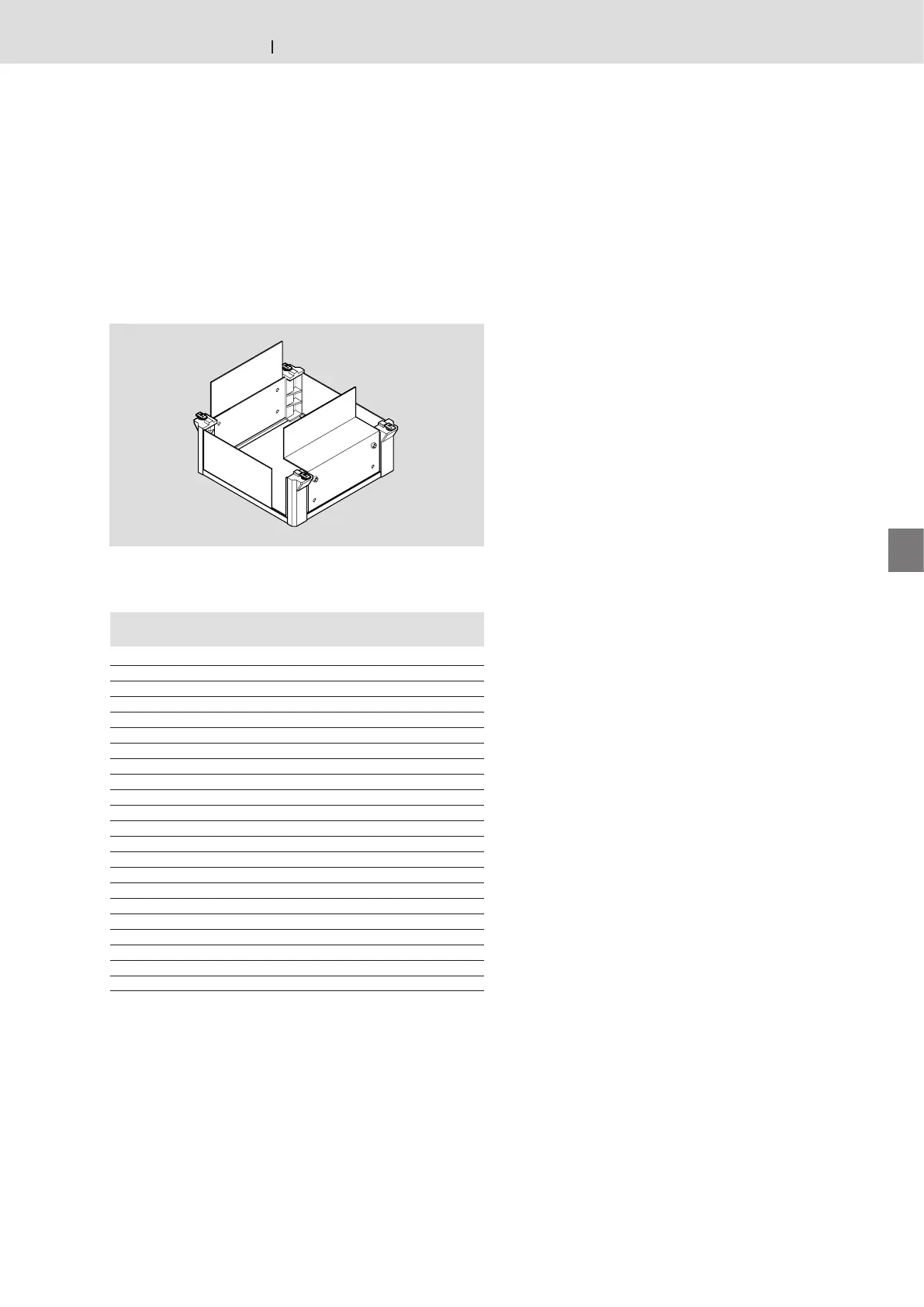

Schutzkasten SK 2/T für HQ 2/T
SK 2/T housing element for HQ 2/T
Carter SK 2/T pour HQ 2/T
