Bosch Rexroth AGTS 2plus 4.2 7–25
HD 2
00116107. eps
h1=h + 400 mm
b l
T
1)
DW h Nr./No./N°
[mm] [mm] [°] [mm]
160 160 90 40 3 842 525 847
160 160 180 40 3 842 525 848
160 160 90 90 3 842 525 849
160 160 180 90 3 842 525 850
160 240 180 40 3 842 525 851
160 240 180 90 3 842 525 852
160 320 180 40 3 842 525 853
160 320 180 90 3 842 525 854
240 160 180 40 3 842 525 855
240 160 180 90 3 842 525 856
240 240 90 40 3 842 525 857
240 240 180 40 3 842 525 858
240 240 90 90 3 842 525 859
240 240 180 90 3 842 525 860
240 320 180 40 3 842 525 861
240 320 180 90 3 842 525 862
320 160 180 40 3 842 525 863
320 160 180 90 3 842 525 864
320 240 180 40 3 842 525 865
320 240 180 90 3 842 525 866
320 320 90 40 3 842 525 867
320 320 180 40 3 842 525 868
320 320 90 90 3 842 525 869
320 320 180 90 3 842 525 870
Positionieren und Orientieren · Positioning and orientation · Positionnement et orientation
3 842 531
138 (2013-06)

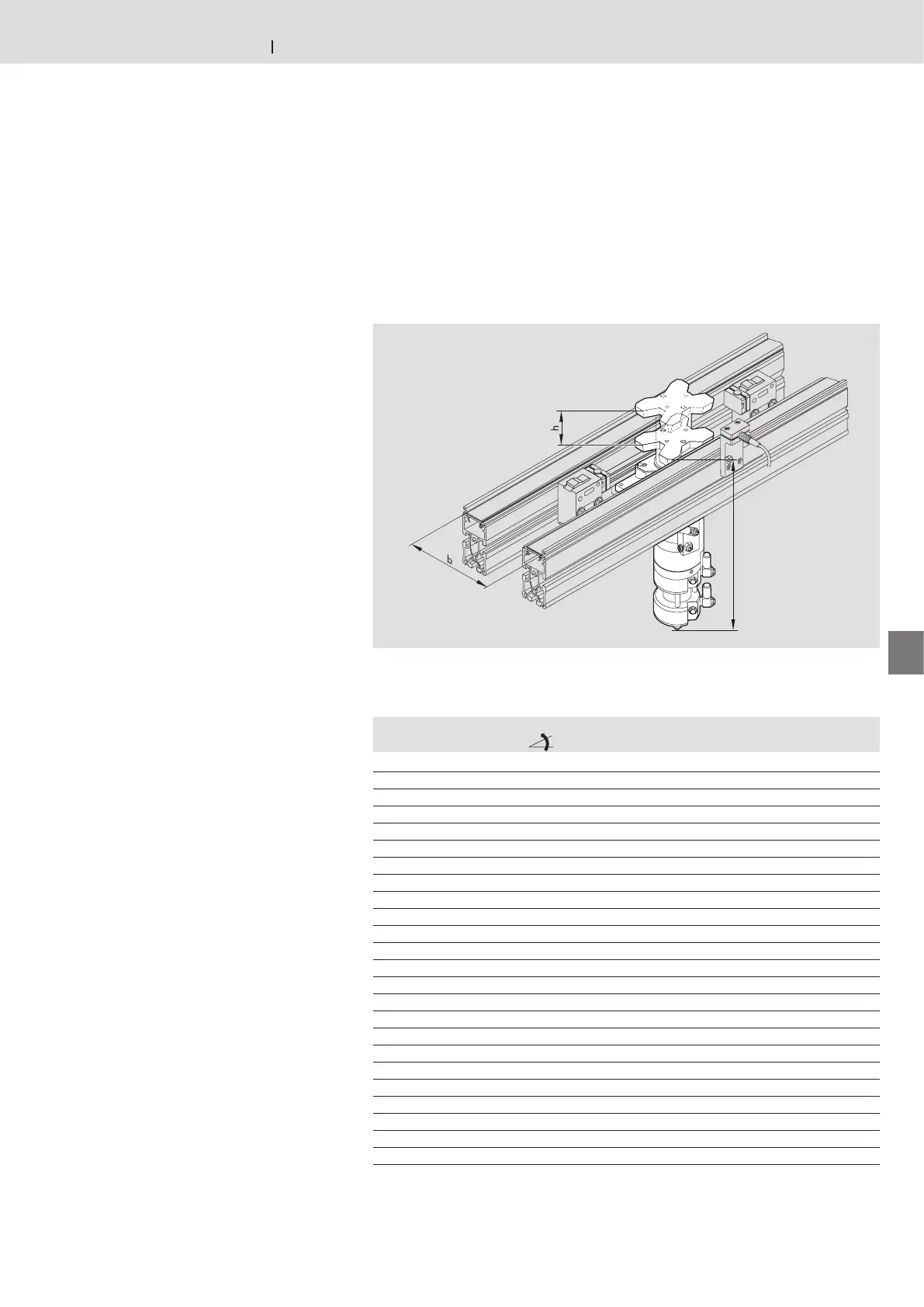

Hub‑Dreheinheit HD 2
HD 2 lift rotate unit
Unité de levée et de rotation HD 2
1)
l
T
= Länge des Werkstückträgers in Transportrichtung
1)
l
T
= Length of the workpiece pallet in the conveying direction
1)
l
T
= Longueur de la palette porte‑pièces dans le sens du transport
