Bosch Rexroth AGTS 2plus 4.2 2–7
b
WT
l
WT
00012886.eps
l
WT
b
WT
m
WT
1)
Nr./No./N°
[mm] [mm] [kg]
160 160 1,6 0 842 090 030
240 160 2,2 0 842 090 032
240 240 3,1 0 842 090 039
320 160 2,8 0 842 090 034
320 240 3,9 0 842 090 041
320 320 4,9 0 842 090 048
400 240 4,7 0 842 090 043
400 320 6,0 0 842 090 050
400 400 7,4 0 842 090 080
480 320 7,2 0 842 090 051
480 400 8,7 0 842 090 081
480 480 10,2 0 842 090 086
640 400 11,4 0 842 090 083
640 480 13,4 0 842 090 088
640 640 17,5 3 842 523 405

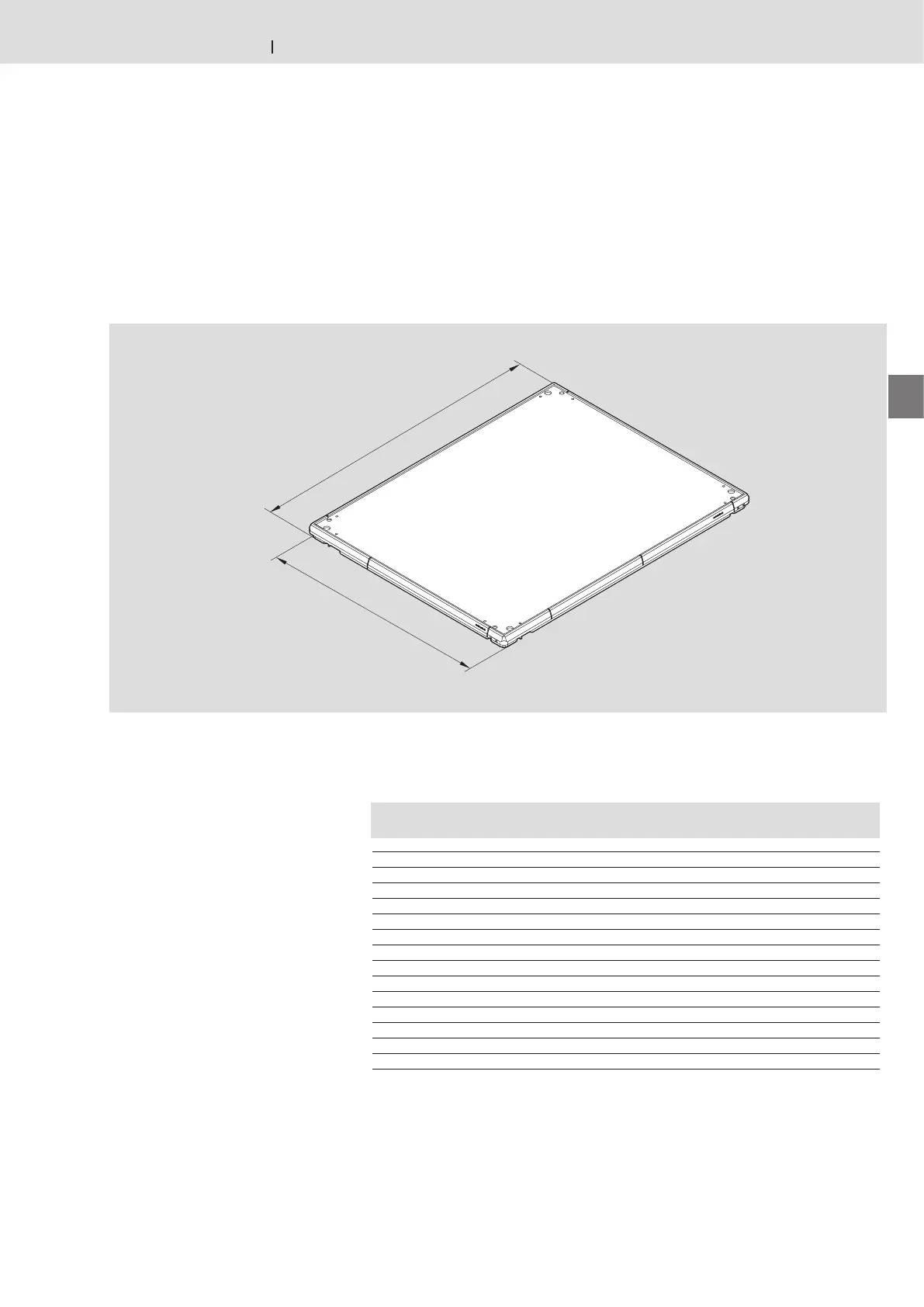

Werkstückträger · Workpiece pallets · Palettes porte-pièces
3 842 531
138 (2013-06)
1)
Leergewicht/Eigengewicht des
Werkstückträgers
Sonderabmessungen auf Anfrage
1)
Empty weight/workpiece pallet system
weight
Special dimensions on request
1)
Poids à vide/poids propre de la palette
porte-pièce
Dimensions spéciales sur demande
WT 2: komplett montiert
WT 2: fully assembled
WT 2: entièrement montée
