REXROTH TS 2plus - Page 64

Bosch Rexroth AG TS 2plus 4.23–18
l [mm] Nr./No./N°
3 842 993 259
200-6000 l = … mm
00013288.eps
l
00013289.eps
l
10
SP 2/B-100
FP 2/B
 3-10
Clean
Room
 11-109
 11-39,
 11-44
kg/cm
l [mm]
 0-2
Nr./No./N°
6000 16
3 842 532 675
l [mm]
 0-2
Nr./No./N°
6070 16
3 842 532 608
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531
138 (2013-06)

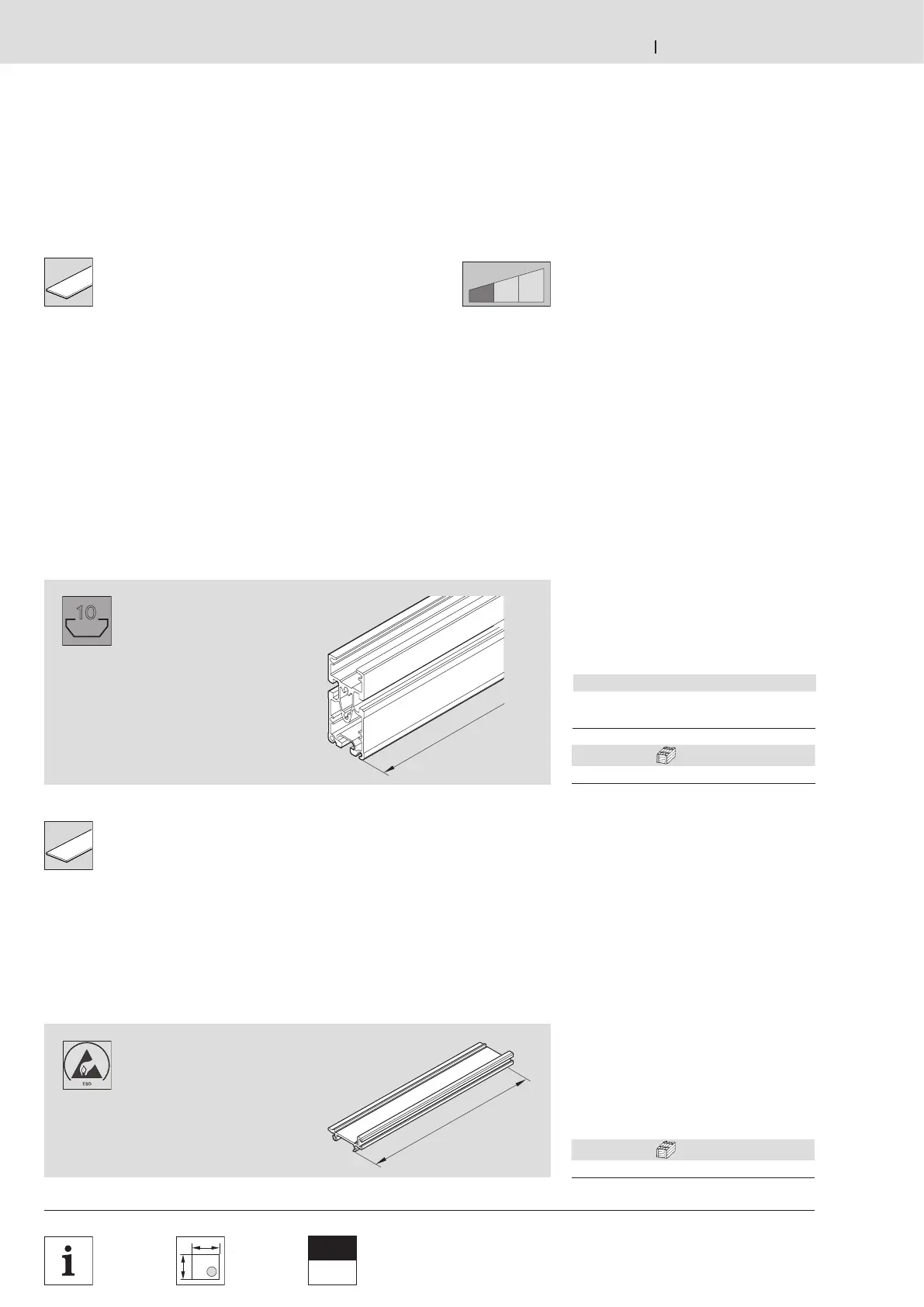

Streckenprofil SP 2/B-100
SP 2/B-100 section profile
Profilé de section SP 2/B-100
Führungsprofil FP 2/B
FP 2/B guide profile
Profilé de guidage FP 2/B

Application:
Used for self-construction of 100 mm
conveyor units in conjunction with the
AS 2/B drive module, UM 2/B return
unit, belt conveyor medium, and FP 2
guide profile.
Design:
Extruded aluminum profile.
Longitudinal grooves for easy and
problem-free assembly.

Utilisation :
Unités de section ayant une hauteur
de montage de 100 mm à monter
soi-même en association avec le poste
d’entraînement AS 2/B, le renvoi
UM 2/B, le convoyeur courroie et le
profilé de guidage FP 2.
Construction :
Profilé en aluminium extrudé.
Des rainures longitudinales permettent
un montage simple et sans problèmes.
Streckenprofil SP 2/B-100
SP 2/B-100 conveyor section profile
Profilé de section SP 2/B-100
Führungsprofil FP 2/B
FP 2/B guide profile
Profilé de guidage FP 2/B

Utilisation :
Pour enficher dans les profilés de
section SP 2/B-…
Matériau :
Plastique PA (antistatique)

Verwendung:
Selbstbau von Streckeneinheiten mit
Bauhöhe 100 mm in Verbindung mit
Antriebsstation AS 2/B, Umlenkung
UM 2/B, Fördermedium Gurt und
Führungsprofil FP 2.
Ausführung:
Aluminium-Strangpressprofil.
Längsnuten dienen der leichten und
problemlosen Montage.

Verwendung:
Zum Aufstecken auf die Streckenprofile
SP 2/B-…
Material:
Kunststoff PA (antistatisch)

Application:
For clipping onto the SP 2/B-… section
profiles.
Material:
Plastic PA (anti-static)
Profile
Profiles
Profilés
