Bosch Rexroth AGTS 2plus 4.2 1–3
Eigenschaften TS 2plus · TS 2plus features · Caractéristiques TS 2plus
3 842 531
138 (2013-06)

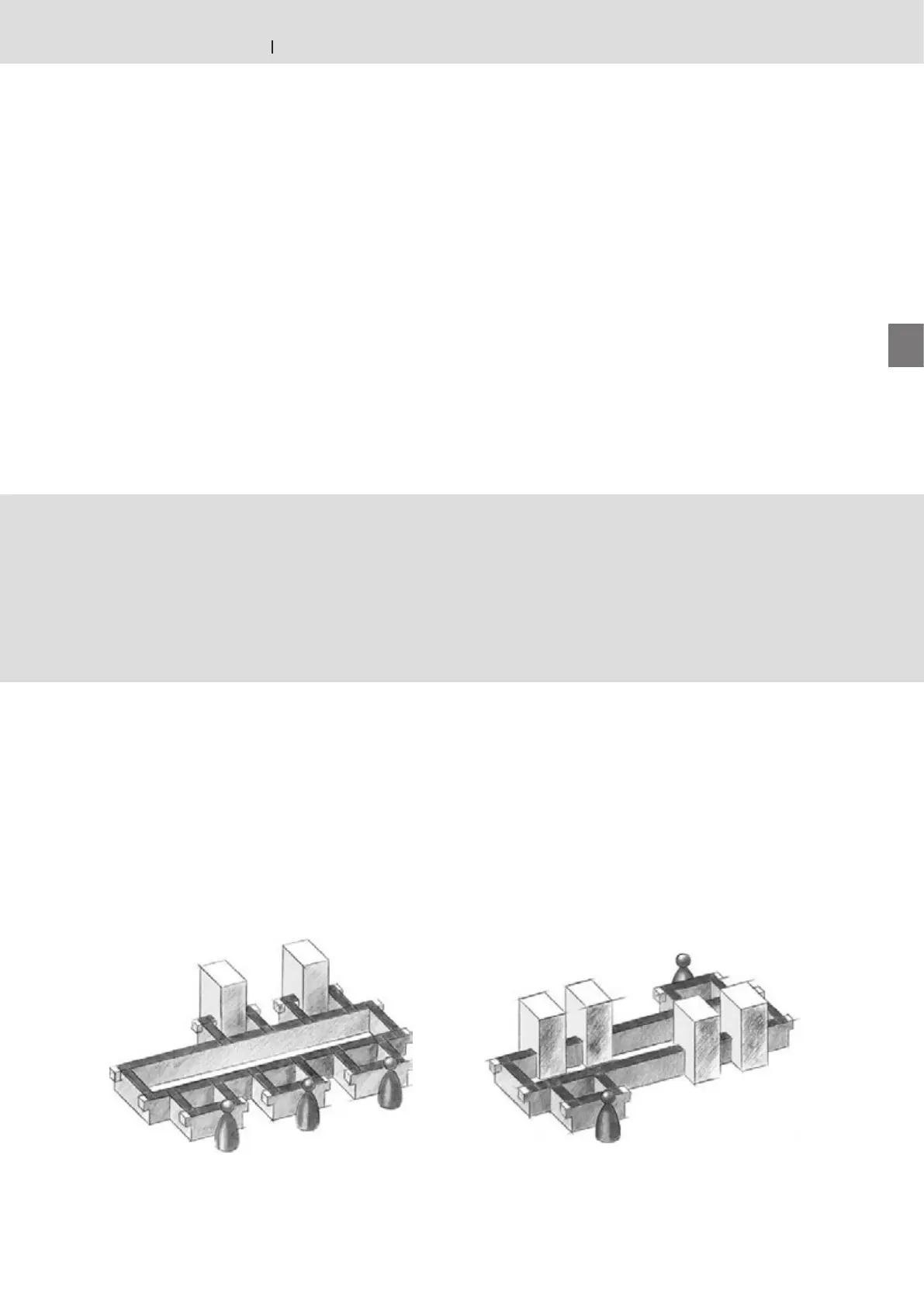

Layoutplanung
Layout planning
Conception du schéma d‘implantation
Nebenschluss
Shunt
Circuit dérivé
Mischform
Mixed System
Forme mixte

Bei der Planung eines Anlagen-Layouts
spielt die Frage nach den individuellen
Anforderungen, Zielen und Zielprioritäten
des Unternehmens eine wichtige Rolle.
Komplexe Montageabläufe erfordern
häufig eine hohe Systemflexibilität
aufgrund:
– hoher Umrüsthäufigkeit
– variantenabhängiger
Abtaktungsprobleme
– unterschiedlicher Arbeitsinhalte in den
Stationen
– häufiger Erzeugnisänderungen
– starker Stückzahlschwankungen
In solchen Fällen ist ein Ausschleusen
der WT aus dem Hauptumlauf
(Hauptschluss) in taktunabhängige
Nebenschlussplätze sinnvoll.
Als Hauptschluss bezeichnet man die
Anordnung von Arbeitsplätzen/Stationen
in Reihe.
Nebenschluss ist das Ausschleu sen
von WT aus dem Hauptschluss zur
taktunabhängigen Bearbeitung mit
anschließendem Wiedereinschleusen in
den Hauptschluss.

When planning the layout of a system,
it is very important to enquire about the
individual requirements, targets and
priorities of a company. A very flexible
system is often required for complex
assembly procedures.
This may be due to:
– very frequent conversion
– cycle problems due to different
models
– differences in the work involved at
each station
– frequent product alterations
– great fluctuation in number of
workpieces
In cases like this, it is practical to
transfer the workpiece pallet off the
main conveyor (main circuit) into a shunt
system which is independent of the main
cycle.
The term main circuit is used to describe
workplaces or stations arranged in
series.
A shunt is when workpiece pallets
are directed out of the main circuit for
processing independently of the main
cycle, and then reintegrated in the main
circuit.

Lors de la conception du schéma
d'implantation d'une installation, les
besoins individuels, les objectifs et les
priorités d'une entreprise jouent un rôle
primordial. La complexité de certains
cycles de montage demande souvent
une grande flexibilité de la part du
système en raison de:
– des transformations très fréquentes
– des problèmes de concordance des
cadences différentes suivant les
variantes utilisées
– des différentes opérations réalisées
dans les postes de travail
– des changements fréquents de produit
– des variations importantes dans le
nombre de pièces
Dans ces cas là, il est utile de prévoir
une sortie de la palette porte-pièces du
circuit principaI dans un circuit dérivé
ayant sa propre cadence.
On désigne comme circuit principal
l‘alignement les uns à côté des autres
des postes de travail. Un circuit dérivé
est conçu pour dégager les palettes
porte-pièces du circuit principal, pour
un usinage à une autre cadence et
pour ensuite les remettre sur le circuit
principal.
