Bosch Rexroth AGTS 2plus 4.2 3–27
00125193.eps
0012519 3.eps
l
l
b
b
T
1)
l
2)
v
N
3)
U, f AT MA KA Nr./No./N°
[mm] [mm] [m/min]  11-122
42, 52, 62, 72 350-2000 6; 9; 12; 15; 18 S; K R; L N; A 3 842 998 277
b = … mm
l = … mm
v
N
= … m/min
U = … V
f = … Hz
AT = …
MA = …
KA = …
R
MA = L
00126856.eps
b
T
1)
l
2)
v
N
3)
U, f AT MA KA Nr./No./N°
[mm] [mm] [m/min]  11-122
42, 52, 62, 72 2001-6000 6; 9; 12; 15; 18 S; K R; L N; A 3 842 998 277
b = … mm
l = … mm
v
N
= … m/min
U = … V
f = … Hz
AT = …
MA = …
KA = …
CS/C
100 kg
70 kg
(l ≥ 2001 mm)
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531
138 (2013-06)

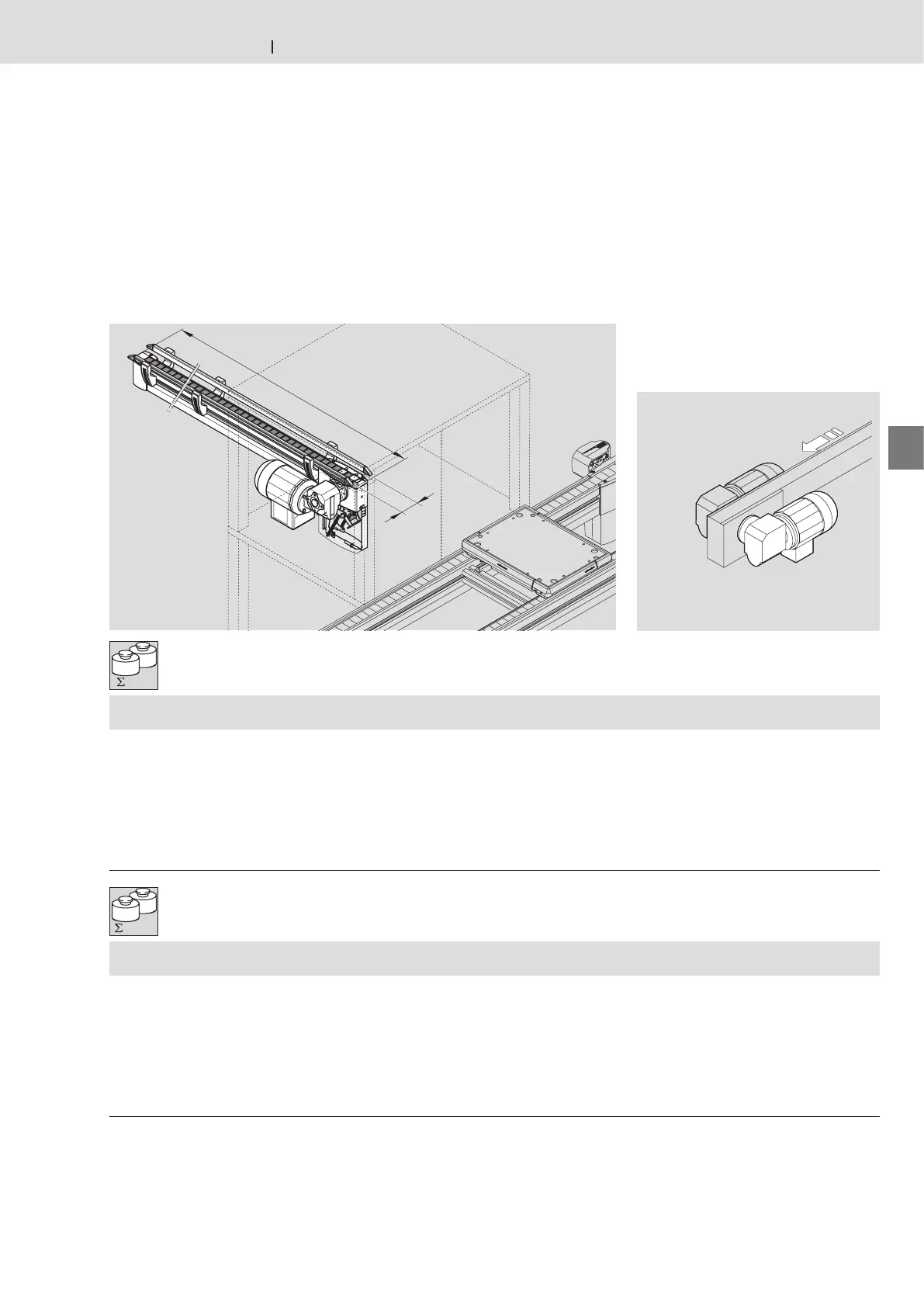

Strecke CS/C Einspur
Single-track CS/C section
Section CS/C à simple voie
MA = Motoranordnung
MA = Motor layout
MA = Disposition du moteur
1)
b
T
= Spurbreite in Transportrichtung
2)
l = Länge
3)
v
N
= Nenngeschwindigkeit;
v
N
= 0; ohne Motor und ohne Getriebe
Sonderausführungen auf Anfrage
1)
b
T
= Track width in direction of transport
2)
l = Length
3)
v = Nominal transportation speed;
v
N
= 0: without motor or gear
Special models on request
1)
b
T
= Ecart. de voie en direction du transport
2)
l = Longueur
3)
v
N
= Vitesse nominale de transport ;
v
N
= 0 : sans moteur et sans engrenage
Versions spéciales sur demande
Strecke CS/C Einspur
Single-track CS/C section
Section CS/C à simple voie
