Bosch Rexroth AGTS 2plus 4.2 3–45
l
00126871.eps
GP 2
FP 2
00125244.eps
Nr./No./N°
3 842 529 933
 0-2
Nr./No./N°
8
3 842 537 353
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531
138 (2013-06)

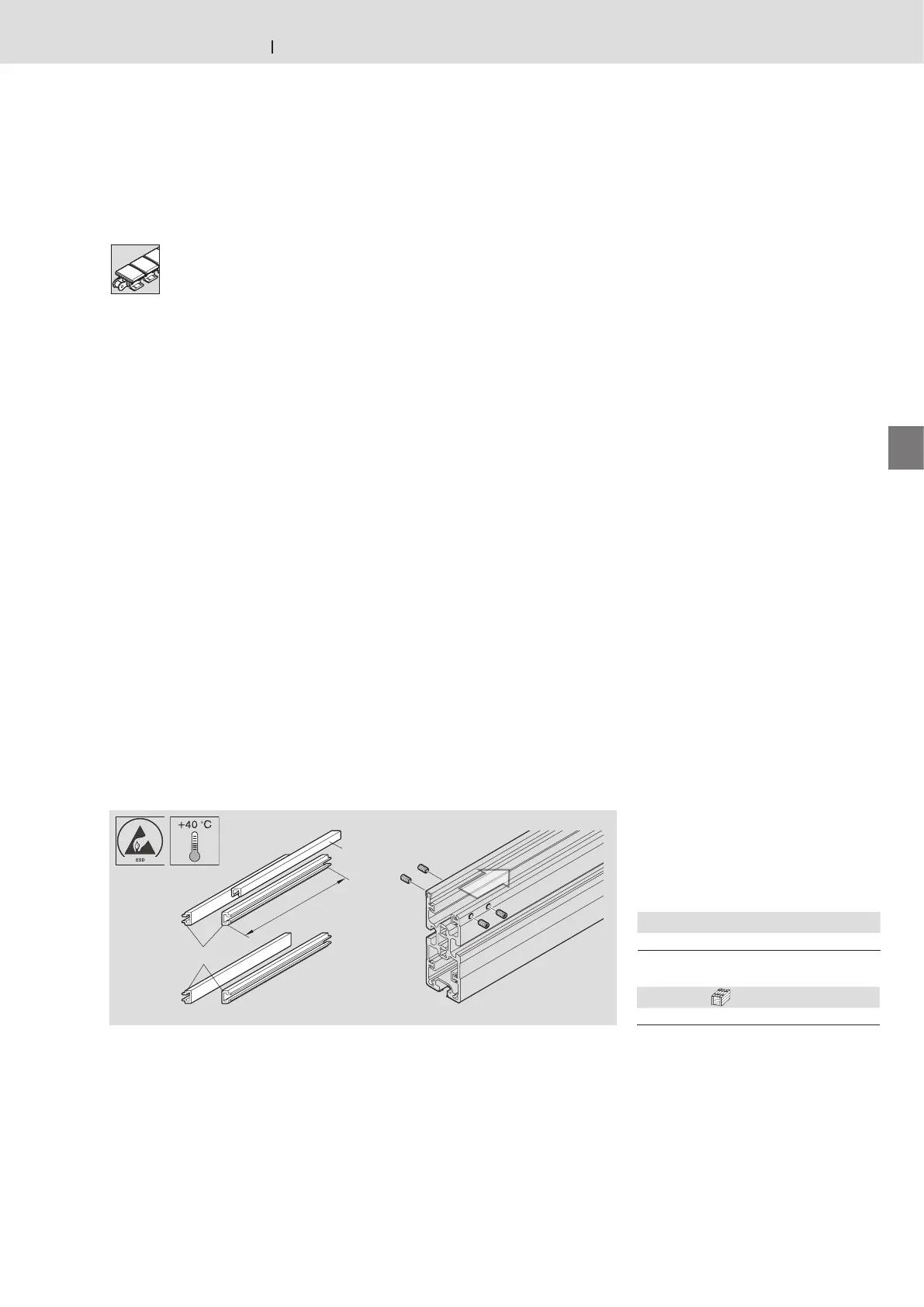

Führungs- und Gleitprofile FP 2, GP 2
FP 2, GP 2 guide and glide profiles
Profilés de guidage et de glissage FP 2, GP 2

Gleitprofil GP 2
Führungsprofil FP 2
Verwendung:
– Führungsprofil FP 2 zur Seitenführung
des Werkstückträgers; wird auf
das Streckenprofil SP 2/C-100
aufgeschoben
– Gleitprofil GP 2 zur Führung
der Flachplattenkette; wird auf
das Streckenprofil SP 2/C-100
aufgeschoben
Material:
Kunststoff PA (antistatisch)
Lieferumfang:
64 x Gleitprofil GP 2 (L = 6000 mm)
16 x Führungsprofil FP 2 (L = 6000 mm)
Zubehör:
Sperrbolzen zur Verhinderung der
Längsbewegung der Gleitprofile.
(Bohrschablone
 3-55)

GP 2 glide profile
FP 2 guide profile
Application:
– FP 2 guide profile for laterally guiding
the workpiece pallet; slid onto section
profile SP 2/C-100
– GP 2 glide profile for guiding the top
flat chain; slid onto section profile
SP 2/C-100
Material:
Plastic PA (anti-static)
Scope of delivery:
64x GP 2 glide profiles (L = 6000 mm)
16x FP 2 guide profiles (L = 6000 mm)
Accessories:
Blocking bolts to prevent glide profiles
moving in a longitudinal direction.
(Drilling template  3-55)

Profilé de glissage GP 2
Profilé de guidage FP 2
Utilisation :
– Profilé de guidage FP 2 pour
guidage latéral de la palette porte-
pièces ; insertion dans le profilé de
section SP 2/C-100
– Profilé de glissage GP 2 pour guidage
de la chaîne à plateformes ; insertion
dans le profilé de section SP 2/C-100
Matériau :
Plastique PA (antistatique)
Fourniture :
64 × profilé de glissage GP 2
(L = 6000 mm)
16 × profilé de guidage FP 2
(L = 6000 mm)
Accessoires :
Boulons de blocage pour empêcher le
mouvement longitudinal des profilés de
glissage. (Gabarit de perçage  3-55)
Sperrbolzen / Blocking bolts / Boulons de blocage
Führungs-und Gleitprofile FP 2,GP 2 (Satz)
Guide-and glide profiles FP 2,GP 2 (set)
Profilé de guidage et de glissage FP 2,GP 2 (lot)
