Bosch Rexroth AG TS 2plus 4.23–48
00125198.eps
FP2/H-St
GP2/H-St
FP2/H-St
GP2/H-Kst
 3-32
Clean
Room
 11-109
 0-2
l [mm]
Nr./No./N°
24
3000
3 842 537 890
 0-2
l [mm]
Nr./No./N°
48
3000
3 842 537 888
 0-2
l [mm]
Nr./No./N°
48
3000
3 842 537 889
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531
138 (2013-06)

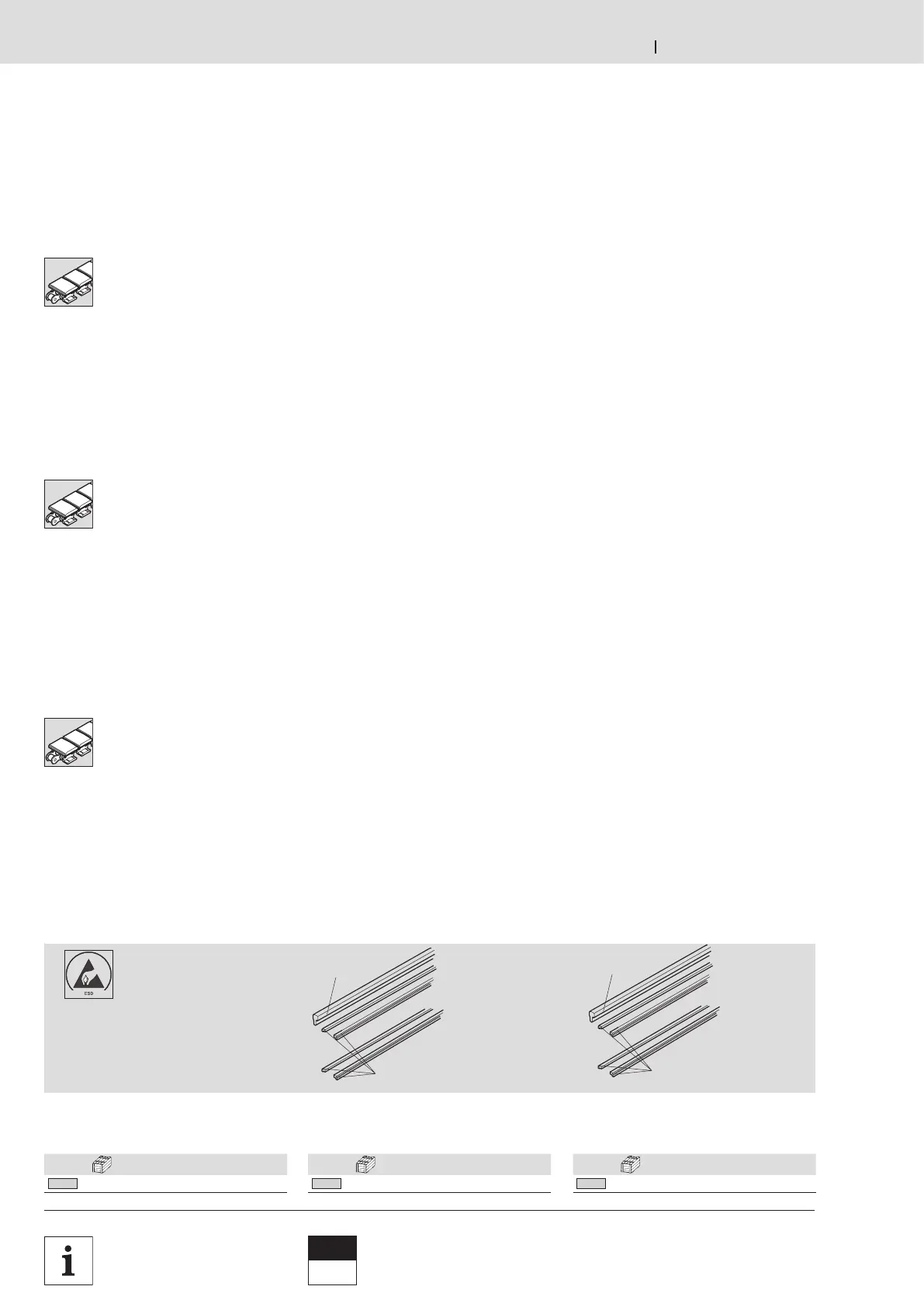

Führungsprofil FP 2/H-St
FP 2/H-St guide profile
Profilé de guidage FP 2/H-St
Gleitprofile GP 2/H-Kst
GP 2/H-Kst glide profiles
Profilés de glissage GP 2/H-Kst

Verwendung
Führungsprofil FP 2/H-St zur
Seitenführung des Werkstückträgers;
wird auf das Streckenprofil SP 2/C-H
bzw. SP 2/R-H aufgeschoben
Material:
Korrosionsbeständiger Stahl

Application
FP 2/H-St guide profile for laterally
guiding the workpiece pallet; slid onto
section profile SP 2/C-H or SP 2/R-H
Material:
Corrosion-resistant steel

Utilisation
Profilé de guidage FP 2/H-St pour
guidage latéral de la palette porte-
pièces ; insertion dans le profilé de
section SP 2/C-H ou SP 2/R-H
Matériau :
Acier résistant à la corrosion
Gleitprofile GP 2/H-St
GP 2/H-St glide profiles
Profilés de glissage GP 2/H-St
Führungsprofile FP 2/H-St
FP 2/H-St guide profiles
Profilés de guidage FP 2/H-St
Gleitprofile GP 2/H-St
GP 2/H-St glide profile
Profilé de glissage GP 2/H-St

Verwendung
Gleitprofil GP 2/H-St zur Führung
der Flachplattenkette bzw. der
Staurollenkette; wird auf das
Streckenprofil SP 2/C-H bzw. SP 2/R-H
aufgeschoben
Material:
Korrosionsbeständiger Stahl

Application
GP 2/H-St glide profile for guiding the
flat top chain or the accumulation roller
chain; slid onto section profile SP 2/C-H
or SP 2/R-H
Material:
Corrosion-resistant steel

Utilisation
Profilé de glissage GP 2/H-St pour
guidage de la chaîne à plateformes ou
de la chaîne à galets d’accumulation ;
insertion dans le profilé de
section SP 2/C-H ou SP 2/R-H
Matériau :
Acier résistant à la corrosion
Gleitprofile GP 2/H-Kst
GP 2/H-Kst glide profile
Profilé de glissage GP 2/H-Kst

Verwendung
Gleitprofil GP 2/H-KSt zur Führung
der Flachplattenkette bzw. der
Staurollenkette; wird auf das
Streckenprofil SP 2/C-H bzw. SP 2/R-H
aufgeschoben
Material:
Kunststoff PA (antistatisch)

Application
GP 2/H-KSt glide profile for guiding the
flat top chain or the accumulation roller
chain; slid onto section profile SP 2/C-H
or SP 2/R-H
Material:
Plastic PA (anti-static)

Utilisation
Profilé de glissage GP 2/H-KSt pour
guidage de la chaîne à plateformes ou
de la chaîne à galets d’accumulation ;
insertion dans le profilé de
section SP 2/C-H ou SP 2/R-H
Matériau :
Plastique PA (antistatique)
