S2 User Handbook
Summary of Jumper Settings for the Stereo Mix-Minus Channel With EQ
Jumper Set over Pins Eect
J1
1 & 2
None
Latching contact for Line input remote start.
Momentary contact for Line input remote start.
J2 Not Fitted
J3
1 & 2
None
Continuous momentary start from ON button,
see following description.
Normal start function.
J4
1 & 2
None
Fader up signal cancels previously selected Cue/PFL.
Normal Cue/PFL function.
J5
1 & 2
None
Mute C/F on Talkback enable.
Talkback mixed onto C/F output on Talkback enable.
J6
1 & 2
2 & 3
None
Auto start Timer 1.
Auto start Timer 2.
No timer function.
J7 Not Fitted
J8 Not Fitted
J9
1 & 2
2 & 3
Cleanfeed left to C/F output left.
Cleanfeed mono to C/F output left.
J10
1 & 2
2 & 3
Cleanfeed right to C/F output right.
Continuous talkback (T/B 1) to C/F output right.
J11 Not Fitted
J12
1&2
None
Bal/Pan control is a Pan control
Bal/Pan control is a Balance control
J13
1&2
None
Bal/Pan control is a Pan control
Bal/Pan control is a Balance control
Note: Options in bold are set as default when shipped.

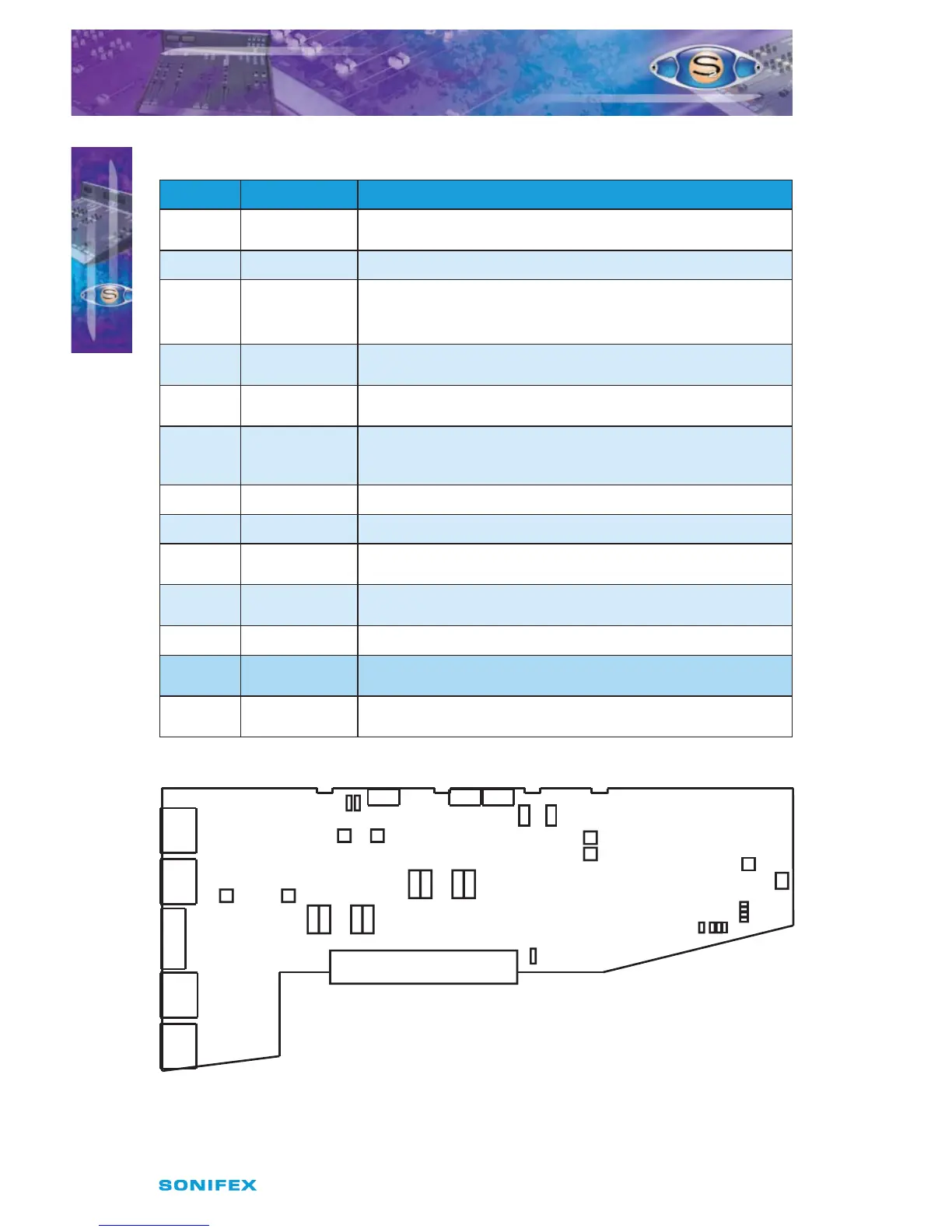

Fig 12-1 : S2 Stereo Mix-Minus Board Layout.
S2-CSMM STEREO MIX MINUS CHANNEL WITH EQ
S2-CSMM STEREO MIX MINUS
CHANNEL WITH EQ
12
J6
J9 & 10
P15
P17
P16
J4J5
J1J3
P15 = Left Sym.
P16 = Right Sym.
LK8
LK9
LK10
LK11
Jumper Options
J1 = Latch Start I/P 1
J3 = Cont. Mom. Start
J4 = Fader Cancel Cue/PFL
J6A = Timer 1 B = Timer 2
I/P1
Trim L
P1
I/P1
Trim R
P2
L R
P11P9 P10P12
Cleanfeed B
L R
P7P5
P14 P13
C/F L Trim C/F R Trim
P6P8
Cleanfeed A
P9 & P10 1kHz Null
P11 & P12 100Hz Null
P5 & P6 1kHz Null
P7 & P8 100Hz Null
A
B
Set VCA 0dB
Stereo Mix Minus
J13 J12
