REMPLACEMENT DE LA CELLULE DE MESURE (SUITE)
9. À l’aide d’une clé mixte de 9/16 po, retirez le boulon (D), la rondelle (C) et l’entretoise (B) fixant la douille fixe (A)
au support d'accessoires (voir Figure 16).
10. À l’aide d’un petit tournevis plat, retirez le câble de la cellule de mesure défectueuse du panneau de contrôle.
11. Passez le connecteur à travers l’ouverture de la plaque de finition inférieure et retirez la cellule défectueuse.
12. Inversez les étapes ci-dessus pour installer la nouvelle cellule de mesure. Lors de l’installation de la nouvelle
cellule de mesure, utilisez une cale de 0,036 po pour créer un espace entre la cellule et le support de nylon.
13. Étalonnez la balance (voir « Étalonnage de la balance », page 40).
14. Vérifiez le bon fonctionnement de toutes les fonctions de la balance avant de remettre la civière en service.
Information relative au service
A
B
C
D
POSITION #1
B
B
D
E
G
F
D
C

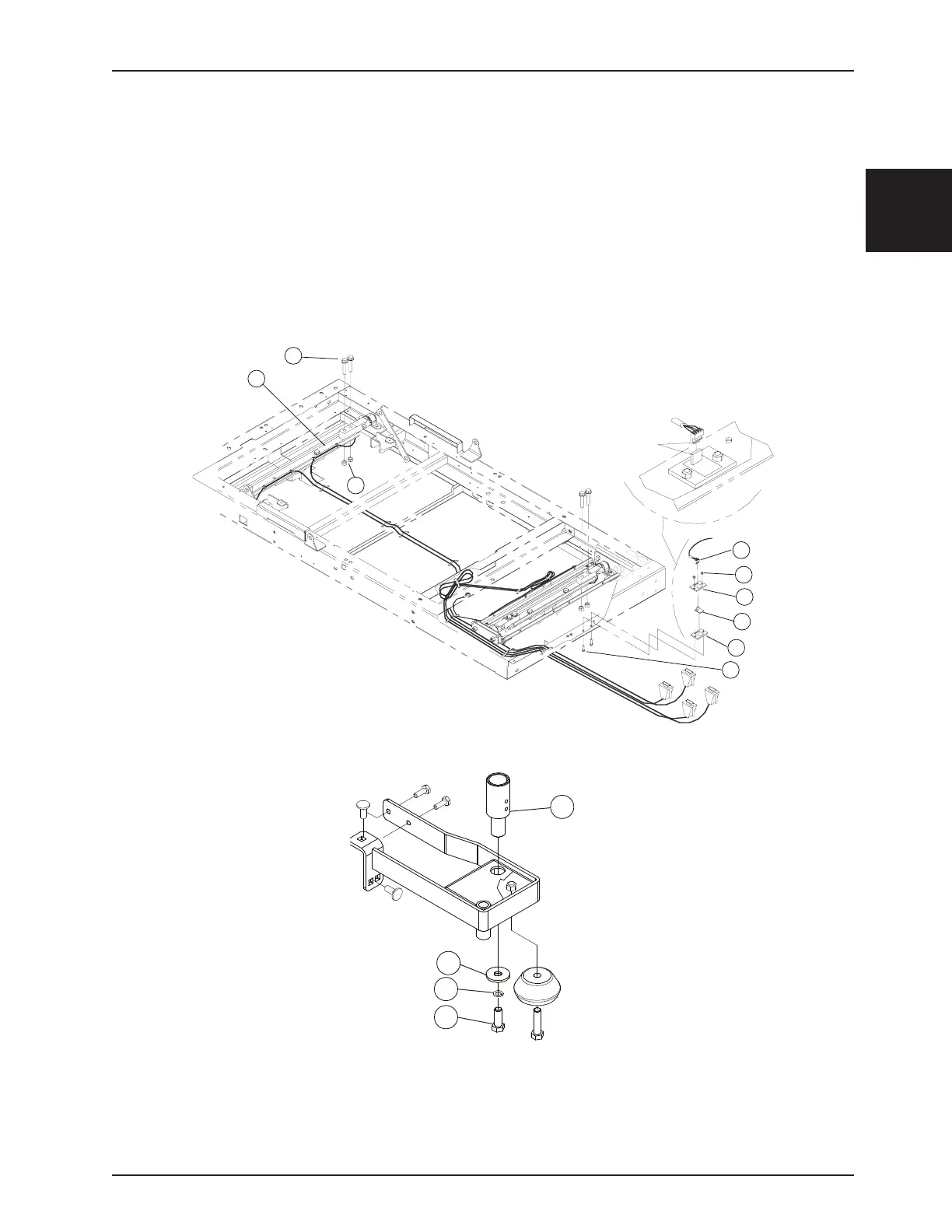

Figure 15
Figure 16
