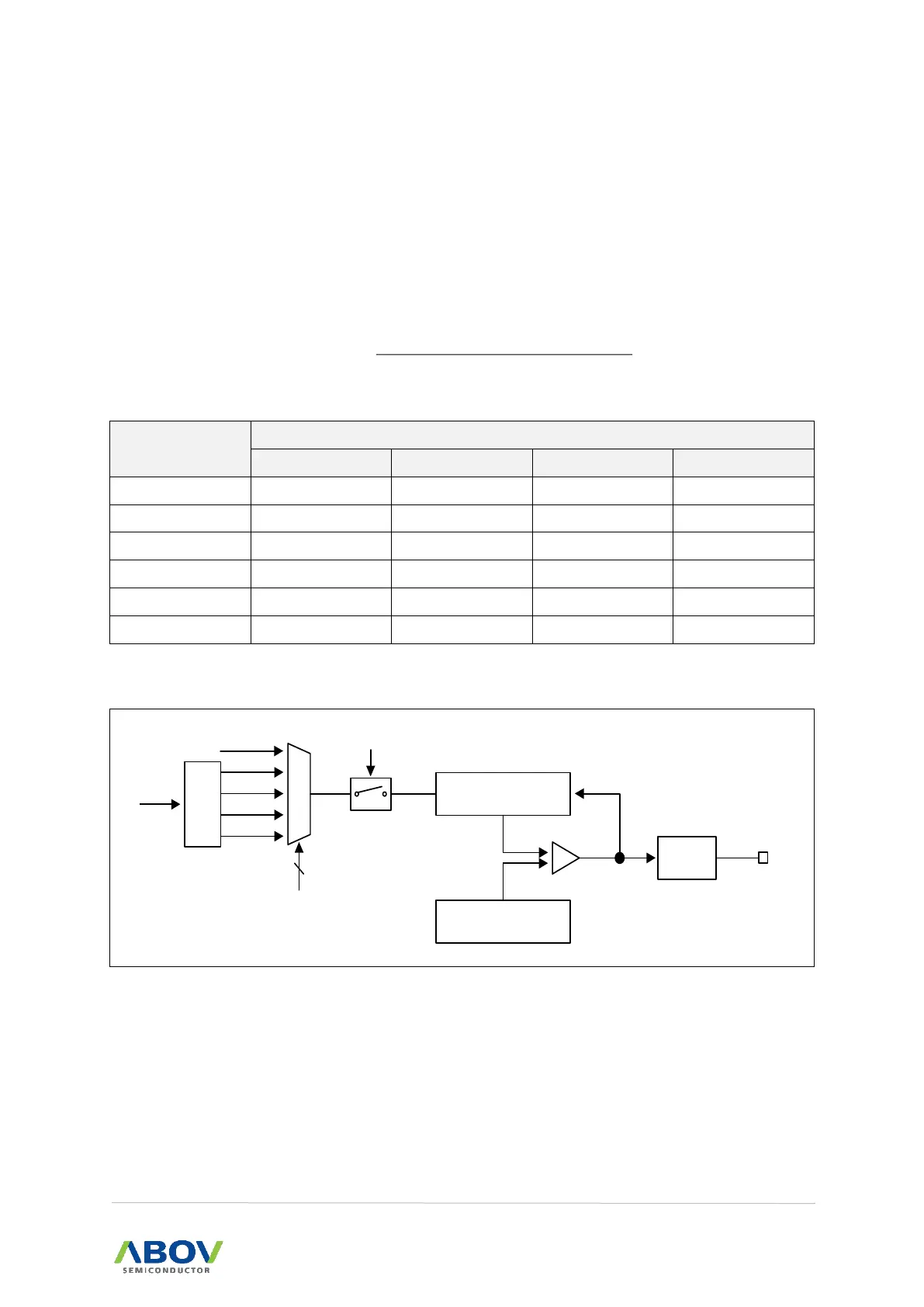

A96G166/A96A166/A96S166 User’s manual 12. Buzzer driver
115
12 Buzzer driver
A buzzer of A96G166/A96A166/A96S166 consists of 8-bit counter, a buzzer data register (BUZDR),
and a buzzer control register (BUZCR). It outputs square wave (61.035Hz to 125.0kHz @ 8MHz)
through P11/AN8/EINT6/EC1/BUZO pin, and its buzzer data register (BUZDR) controls the buzzer
frequency (refer to the following expression). In a buzzer control register (BUZCR), BUCK[2:0] bits
select a source clock divided by prescaler.
1)(BUZDRRatioPrescaler 2
Frequency Oscillator
(Hz)f
BUZ
+
=
Table 21. Buzzer Frequency at 8MHz
BUZDR[7:0]
Buzzer Frequency (kHz)
BUZCR[3:1]=000
BUZCR[3:1]=001
BUZCR[3:1]=010
BUZCR[3:1]=011
0000_0000
125kHz
62.5kHz
31.25kHz
15.625kHz
0000_0001
62.5kHz
31.25kHz
15.625kHz
7.812kHz
1111_1101
492.126Hz
246.063Hz
123.031Hz
61.515Hz
1111_1110
490.196Hz
245.098Hz
122.549Hz
61.274Hz
1111_1111
488.281Hz
244.141Hz
122.07Hz
61.035Hz
12.1 Buzzer driver block diagram
Pre
scaler
fx
M
U
X
fx/64
Counter
fx/128
fx/256
3
BUCK[2:0]
8-bit Up-Counter
BUZDR
Comparator
F/F
Clear
fx/32
Match
BUZO
BUZEN
fSUB
Figure 57. Buzzer Driver Block Diagram
