214 MAX Operation & Service Manual214 Section9:Appendix MAX Operation & Service Manual

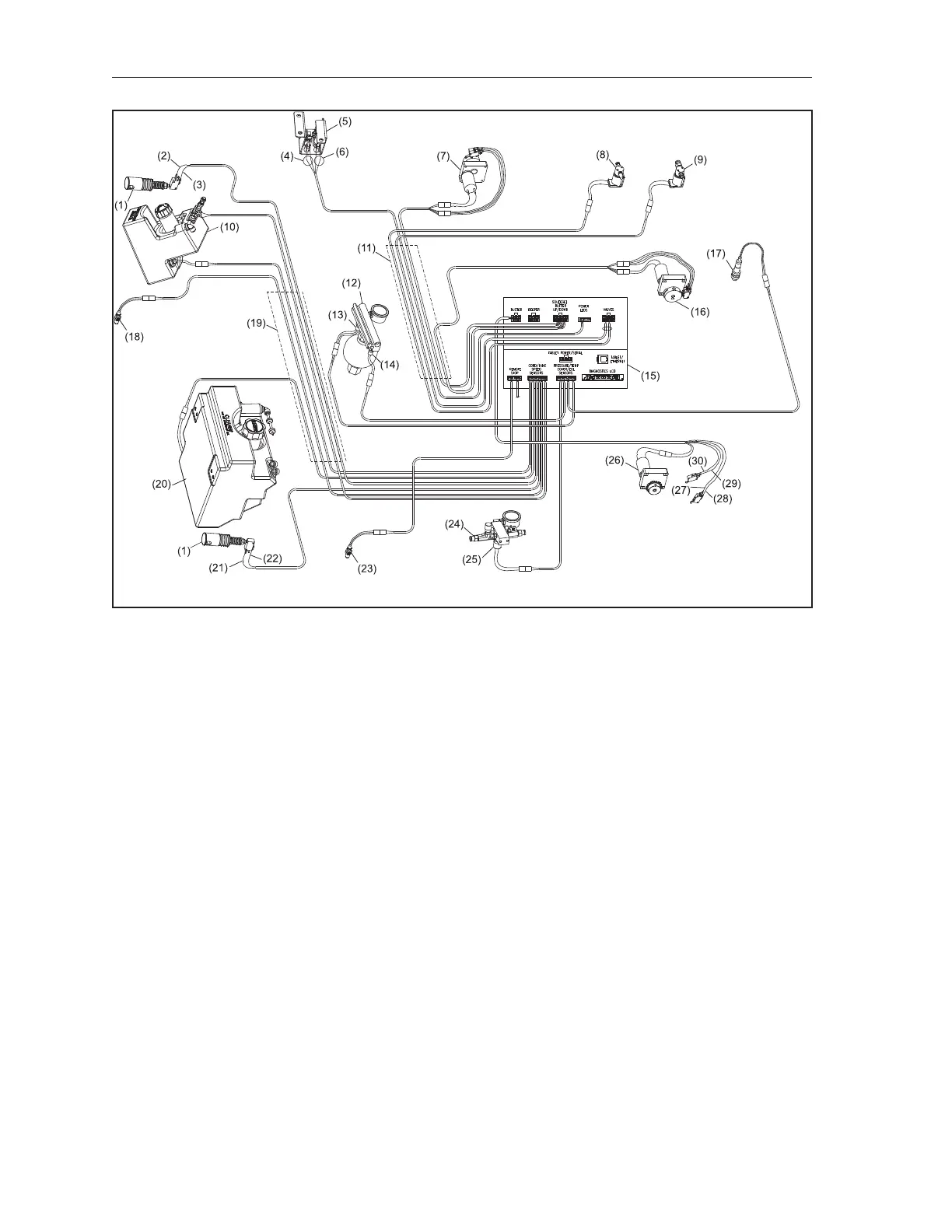

Electrical System Schematic - Right Side View
Figure9-3.ElectricalSystem-Right
(1) CORD KILL
(2) RED (NO)
(3) BLACK COM
(4) RED (-) BLACK (+)
(5) CHARGING PORT
(6) ORANGE (-) BROWN (+)
(7) BUFFER UP/DOWN MOTOR
(8) CONDITIONER VENT VALVE
(9) CONDITIONER PRESSURE VALVE
(10) CONDITIONER TANK
(11) RACEWAY (INSIDE U-CHANNEL)
(12) ACCUMULATOR
(13) P RES SU R E SWI TCH
(14) TEMPER ATURE SENS OR
(15) E LECTRICAL ENCLOSURE
(16) SQUEEGEE UP/DOWN MOTOR
(17) EOL S ENSOR
(18) REAR SPEED SENSOR
(19) RACEWAY (ABOVE INJECTOR RAIL)
(20) CLEANER TANK
(21) RE D (N O)
(22) BLACK (NO)
(23) FRONT SPEED SENSOR
(24) CLEANER MANIFOLD
(25) PRESSURE SENSOR
(26) DUSTER MOTOR
(27) BROWN (N0)
(28) BLUE (COM)
(29) GREEN (NO)
(30) WHITE (COM)
