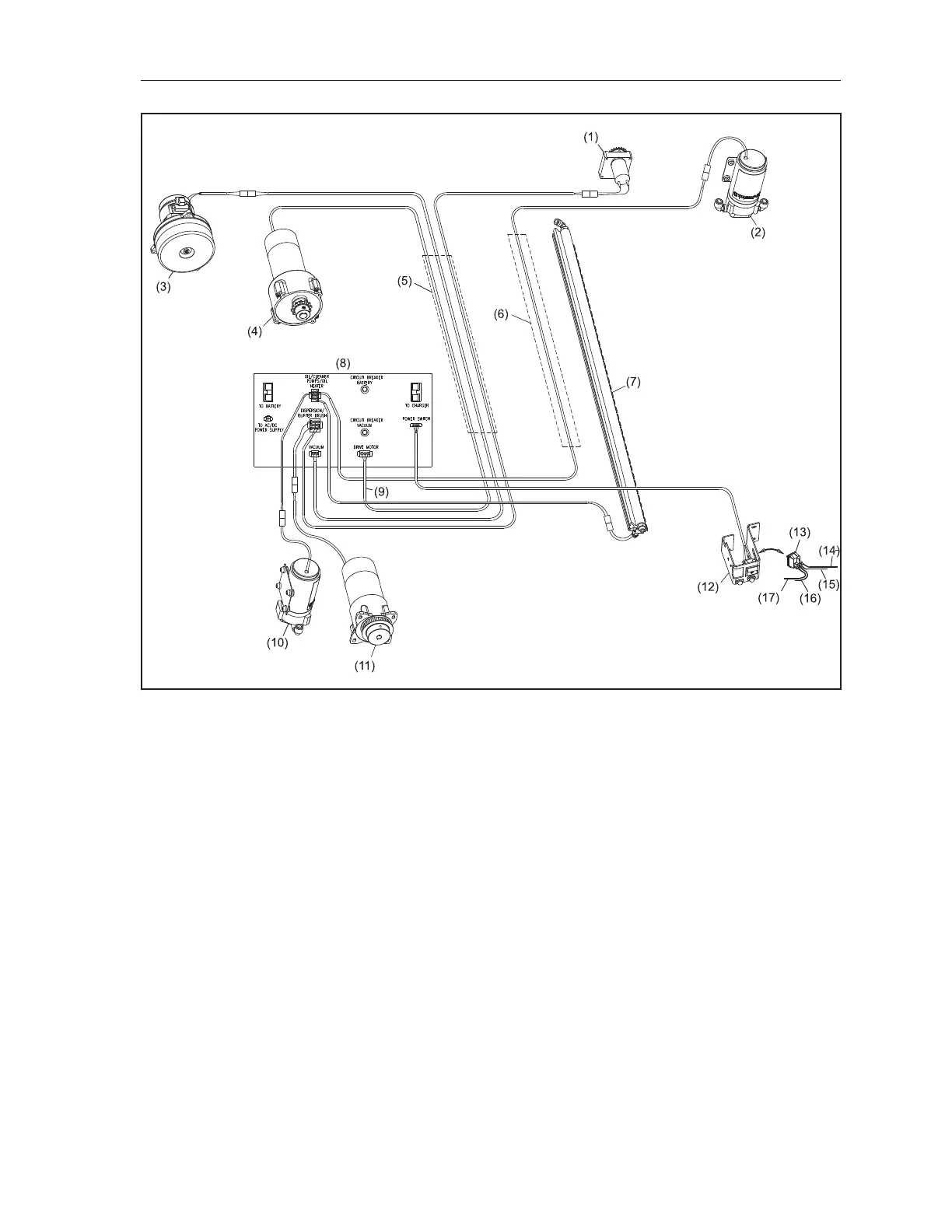

Electrical System Schematic - Left Side View
Figure9-2.ElectricalSystem-Left
(1) DISPERSION ROLLER MOTOR
(2) CLEANER PUMP
(3) VACUUM
(4) DRIVE MOTOR
(5) RACEWAY (INSIDE U-CHANNEL)
(6) RACEWAY (ABOVE INJECTOR RAIL)
(7) INJECTOR RAIL
(8) ELECTRICAL ENCLOSURE
(9) DRIVE MOTOR CABLE
(10) C ON D I TIO N E R PUM P
(11) BUFFER BRUSH MOTOR
(12) CH A RGI NG P OR T
(13) P OW ER SW ITC H
(14) RE D ( TO P)
(15) BLACK (BOTTOM )
(16) W H IT E (TOP)
(17) GREEN (BOTTOM )
