Bosch Rexroth AGTS 2plus 4.2 5–21
b
Q
b
L
Nr./No./N°
[mm] [mm]
160 160 3 842 345 100
160 240 3 842 345 105
160 320 3 842 345 110
240 160 3 842 345 101
240 240 3 842 345 106
240 320 3 842 345 111
240 400 3 842 345 116
320 160 3 842 345 102
320 240 3 842 345 107
320 320 3 842 345 112
320 400 3 842 345 117
400 240 3 842 345 108
400 320 3 842 345 113
400 400 3 842 345 118
400 480 3 842 345 126
480 320 3 842 345 114
480 400 3 842 345 121
480 480 3 842 345 127
640 400 3 842 345 123
640 480 3 842 345 129
800 400 3 842 345 125
800 480 3 842 345 131
b
Q
b
L
Nr./No./N°
[mm] [mm]
160 160 3 842 338 750
160 240 3 842 338 755
160 320 3 842 338 760
240 160 3 842 338 751
240 240 3 842 338 756
240 320 3 842 338 761
240 400 3 842 338 766
320 160 3 842 338 752
320 240 3 842 338 757
320 320 3 842 338 762
320 400 3 842 338 767
400 240 3 842 338 758
400 320 3 842 338 763
400 400 3 842 338 768
400 480 3 842 338 776
480 320 3 842 338 764
480 400 3 842 338 771
480 480 3 842 338 777
640 400 3 842 338 773
640 480 3 842 338 779
800 400 3 842 338 775
800 480 3 842 338 781
00126814.eps
Quertransport · Transverse conveyor · Transport transversal
3 842 531
138 (2013-06)

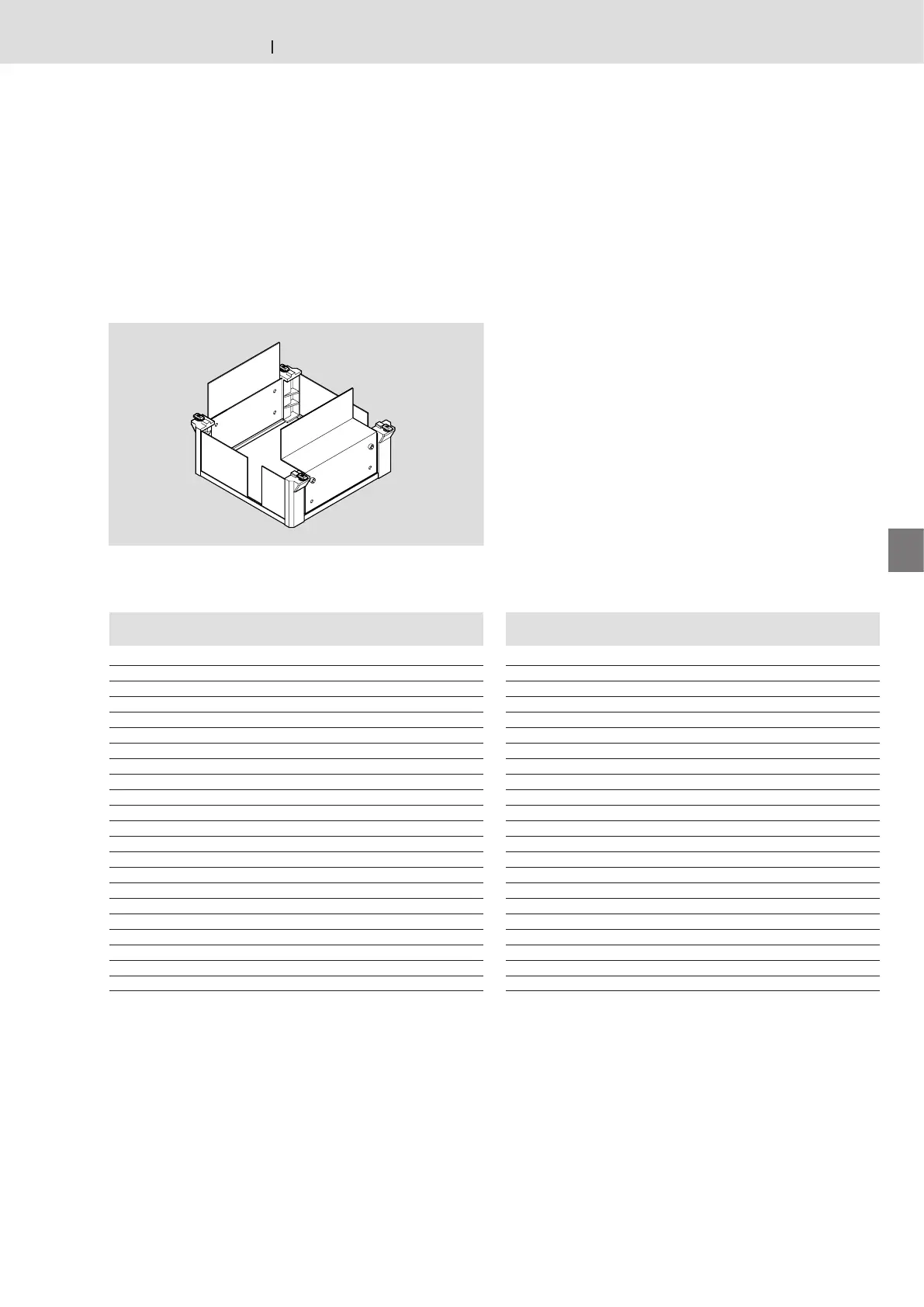

Schutzkasten SK 2/H für HQ 2/O-HQ 2/T
SK 2/H housing element for HQ 2/O-HQ 2/T
Carter SK 2/H pour HQ 2/O-HQ 2/T
Schutzkasten SK 2/B für HQ 2/O-BS 2/T, HQ 2/O-BS 2/TE
SK 2/B housing elem. for HQ 2/O-BS 2/T, HQ 2/O-BS 2/TE
Carter SK 2/B pour HQ 2/O-BS 2/T, HQ 2/O-BS 2/TE
