Bosch Rexroth AG TS 2plus 4.22–14
Nr./No./N°
3 842 525 846
00012891.eps
b 4,5
a10
20
d
12
H7
00012890.eps
2-8
Clean
Room
11-109
a* [mm] d [mm]
Nr./No./N°
4,8 - 0,1
16
+0,034
3 842 174 341
+0,024
8,0 - 0,1
16
+0,05
3 842 524 614
+0,04
12,7 - 0,1
16
+0,05
3 842 524 615
+0,04
Werkstückträger · Workpiece pallets · Palettes porte-pièces
3 842 531
138 (2013-06)

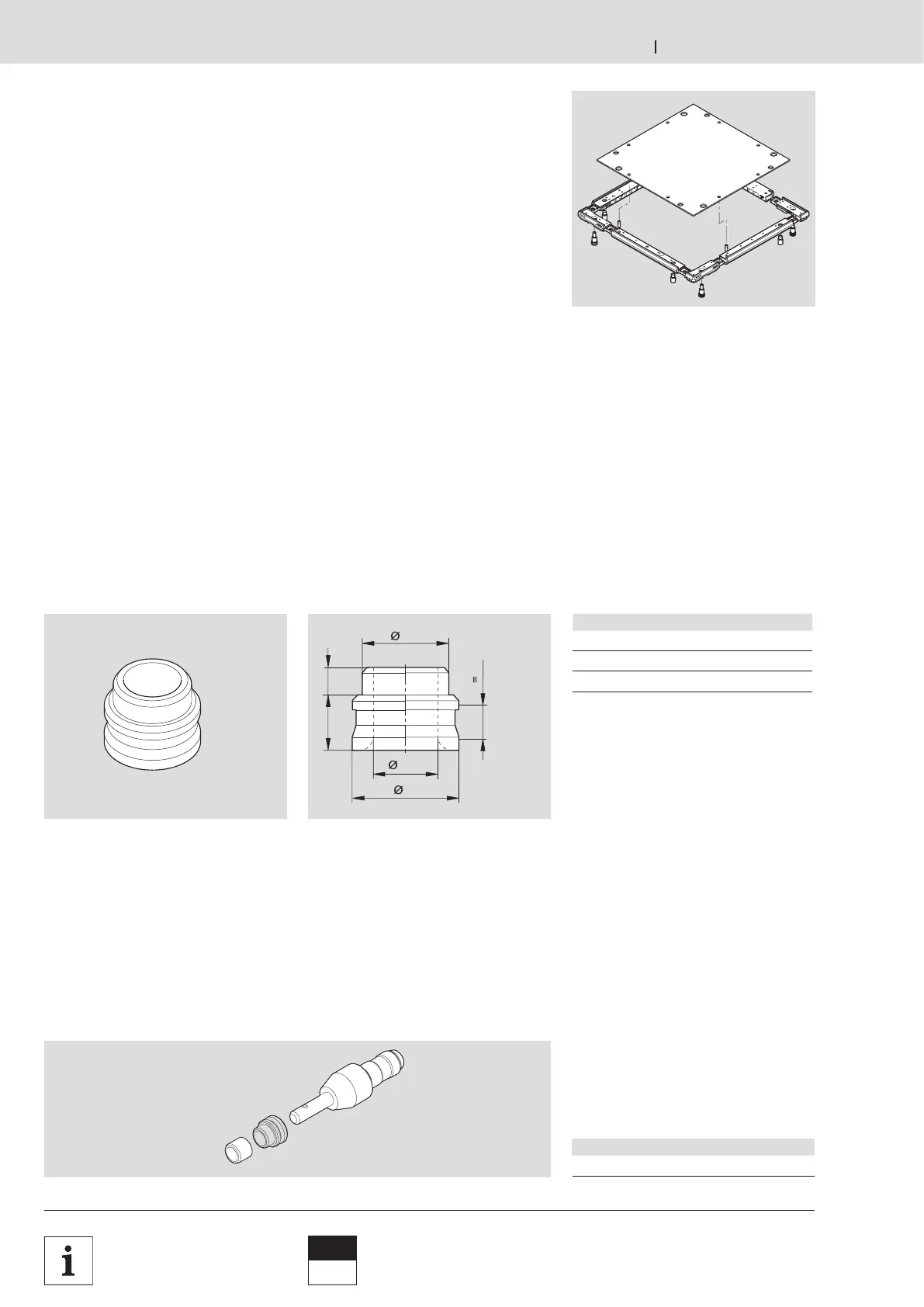

WT 2: Positionierbuchse
WT 2: positioning bushings
WT 2: douille de positionnement
Verwendung:
Fixierung von Rahmenmodulen und
Trägerplatten sowie Positionierung
Hinweis: das Maß 12H7 bezieht sich auf
den Zustand vor dem Einpressen. Nach
dem Einpressen mit dem Einpressdorn
kann das Maß 12H7 im Bereich ”b”
gewährleistet werden.
Werkstoff:
Stahl gehärtet.
Zubehör
Einpressdorn
WT 2: Bauelemente
WT 2: components
WT 2: composants
WT 2: Einpressdorn
WT 2: press-fit mandrel
WT 2: mandrin d’enfoncement
Verwendung:
Einpressen der Positionierbuchsen in die
Trägerplatte.
Werkstoff:
Stahl gehärtet.
Application:
Used to mount frame modules and carry-
ing plates, as well as for positioning tasks
Note: The dimension 12H7 refers to the
state before press-fitting. After press-
fitting with the mandrel the dimension
12H7 is guaranteed to be in the ”b”
range.
Material:
Hardened steel
Accessories:
Press-fit mandrel
Application:
Used to press-fit the positioning
bushings in the carrying plate.
Material:
Hardened steel
Utilisation :
Fixation des modules de cadre et des
plaques-support et positionnement
Remarque : La dimension 12H7 se
rapporte à l’état avant l’enfoncement.
Après l’enfoncement avec le mandrin, la
dimension 12H7 peut être garantie dans
le domaine « b ».
Matériau :
Acier trempé
Accessoire :
Mandrin d’enfoncement
Utilisation :
Enfoncement des douilles de
positionnement dans la plaque-support.
Matériau :
Acier trempé
* muss der WT-Plattendicke entsprechen
* has to correspond to the WT plate
thickness
* doit correspondre à l’épaisseur de la
plaque de la palette porte-pièces
Einpressdorn
Press-fit mandrel
Mandrin d’enfoncement
