Bosch Rexroth AGTS 2plus 4.2 11–111
S2 S3Z2Z1
S1
S5
00126959.eps
S3
T3
T3
F
S5
S2
S3
S5
1N1
1N2
1N3
1N4
1
2
S2
NS Y1 (Z1)
NS D
NS Y2 (Z2)
00108325.eps
00126961.eps
Technische Daten · Technical Data · Données techniques
3 842 531
138 (2013-06)

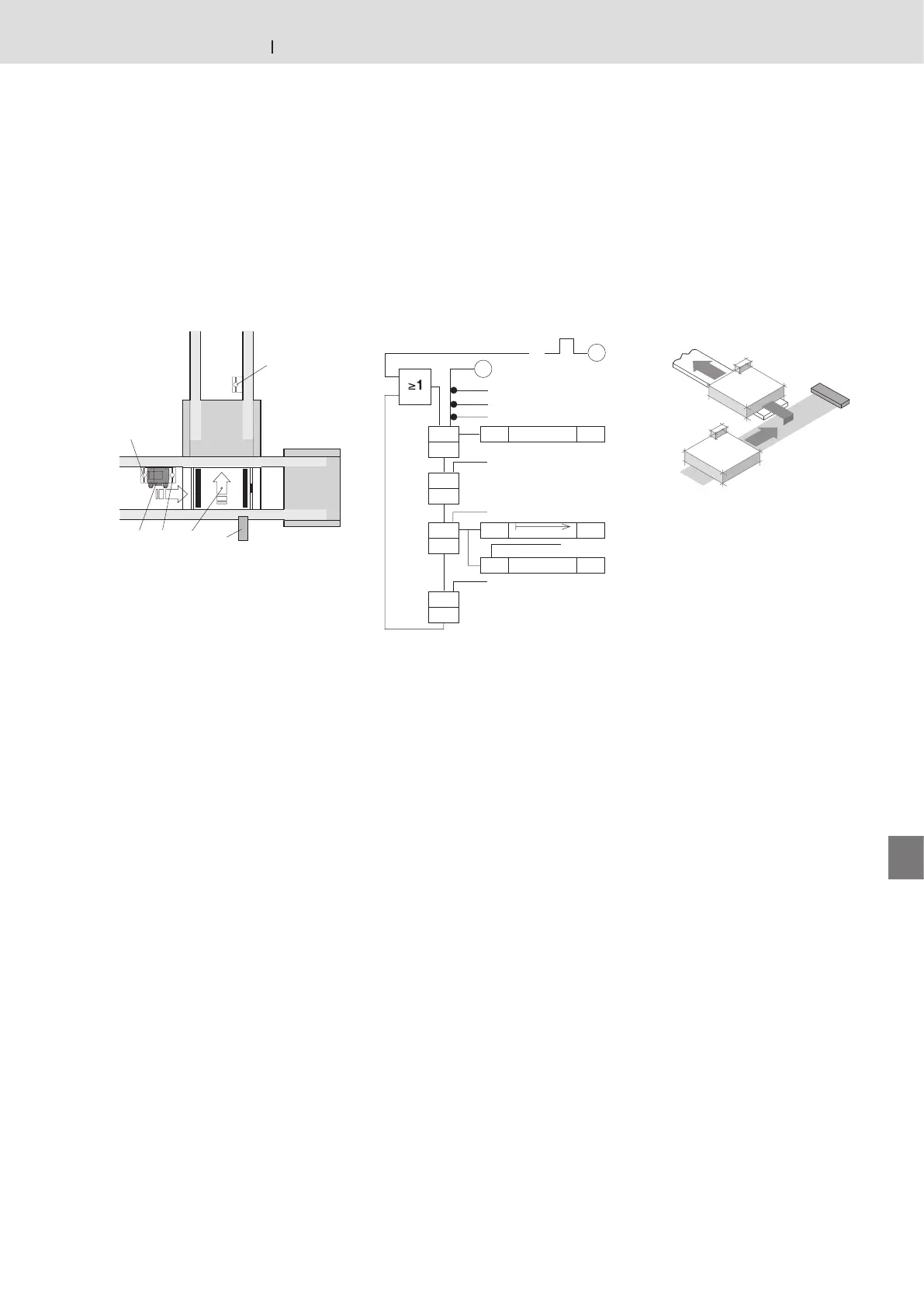

Funktionspläne
Function plans
Schémas de fonctionnement
Umsetzen in die Querstrecke (TFE 1)
Transfer to transverse section (TFE 1)
Transfert dans la section transversale (TFE 1)

S1 = WT in Pos. an VE1 (Z1)
S2 = WT nach VE1 (Z1)
S3 = WT in Pos. auf HQ (Z2)
T3 = Verzögerungszeit 100…200 ms
S5 = Freigabe Hauptstrecke 1
Y1 = VE Hauptstrecke (Z1)
Y2 = Hub-Zylinder EQ (Z2)

S1 = WT in position at VE1 (Z1)
S2 = WT to VE1 (Z1)
S3 = WT in position on HQ (Z2)
T3 = Delaying time 100…200 ms
S5 = Enable main section 1
Y1 = VE main section (Z1)
Y2 = Lift cylinder EQ (Z2)

S1 = Palette en position sur VE1 (Z1)
S2 = WT vers VE1 (Z1)
S3 = WT en position sur HQ (Z2)
T3 = Temps retardé de 100…200 ms
S5 = Libération du circuit principal 1
Y1 = Circuit principal VE (Z1)
Y2 = Vérin de levage EQ (Z2)
