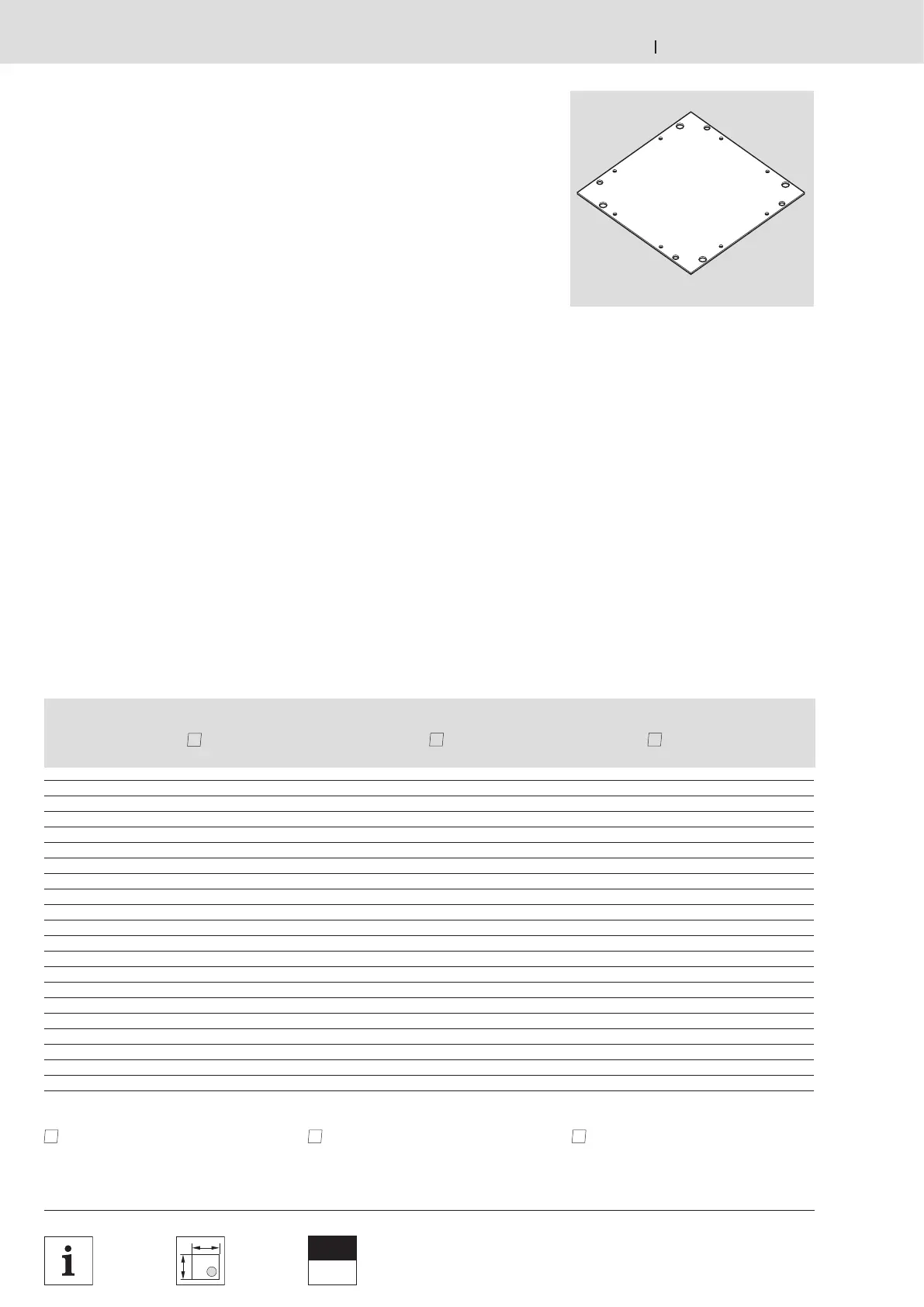

Werkstückträger · Workpiece pallets · Palettes porte-pièces
3 842 531
138 (2013-06)
WT 2: Trägerplatten
WT 2: carrying plates
WT 2: plaques-support

Verwendung
Zum Selbstbau von Werkstückträgern
WT2 mit Rahmenmodulen und
Befestigungselementen
Ausführung
– Trägerplatte, montagefertig komplett
gebohrt.
– 15 Standardgrößen in Stahl,
4,8 mm dick, KTL-beschichtet
– 10 Standardgrößen in Aluminium,
8 mm dick
– 13 Standardgrößen in Aluminium,
12,7 mm dick
Bohrbilder für Identifikations- und
Datenspeichersysteme
 Katalog RFID-Systeme

Application:
Used to create your own WT2
workpiece pallets using frame modules
and mounting elements
Design:
– Carrying plate, completely drilled and
ready for assembly.
– 15 standard sizes in steel, 4.8 mm
thick, with KTL (cataphoretic primer)
coating
– 10 standard sizes in aluminum,
8 mm thick
– 13 standard sizes in aluminum,
12.7 mm thick
Drilling plans for identification and data
storage systems
 RFID systems catalog

Utilisation :
Palettes porte-pièces WT2 à monter
soi-même avec des modules de cadre et
des élèments de fixation
Construction :
– Plaque-support, prête à monter et
entièrement percée.
– 15 tailles standards en acier,
4,8 mm d’épaisseur, revêtement par
cataphorèse
– 10 tailles standard en aluminium,
épaisseur 8 mm
– 13 tailles standard en aluminium,
épaisseur 12,7 mm
Gabarits de perçage pour les systèmes
d’identification et de mémorisation de
données  Catalogue de systèmes
RFID
WT 2: Bauelemente
WT 2: components
WT 2: composants
Stahl/Steel/Acier Aluminium/Aluminum/Aluminium Aluminium/Aluminum/Aluminium
d
Pl
Plattendicke
* Ebenheit
m
Pl
Gewicht der Platte
Andere Abmessungen auf Anfrage
d
Pl
Thickness of plate
* Flatness
m
Pl
Weight of plate
Other dimensions on request
d
Pl
Èpaisseur de la plaque
* Planéité
m
Pl
Poids propre de la plaque
Autres dimensions sur demande
