Funzionamento della pompa e riscaldamento dell'ambiente
Quando il termostato ambiente per l'anello di riscaldamento
a pavimento (T1) e i ventilconvettori (T2) sono collegati all'unità
interna, la pompa (5) funziona quando si verifica una richiesta di
riscaldamento da T1 e/o T2. L'unità esterna si avvia per raggiungere
la temperatura target dell'acqua in uscita. La temperatura target
dell'acqua in uscita dipende da quale termostato ambiente sta
richiedendo il riscaldamento.
Quando la temperatura ambiente di entrambe le zone è superiore al
set point del termostato, l'unità esterna e la pompa si arrestano.
4. ACCESSORI
4.1. Accessori forniti con l'unità interna
Vedere figura 1
1 Manuale d'installazione
2 Manuale d'uso
3 Valvola di chiusura
4 Schema elettrico dei collegamenti (all'interno del coperchio
dell'unità interna)
5 Vite di fissaggio per il coperchio dell'unità interna
6 Termistore + filo di connessione (12 m)
5. PANORAMICA DELL'UNITÀ INTERNA
5.1. Apertura dell'unità interna
■ L'aletta anteriore sul coperchio dell'unità interna consente
l'accesso al manometro e all'interfaccia utente.

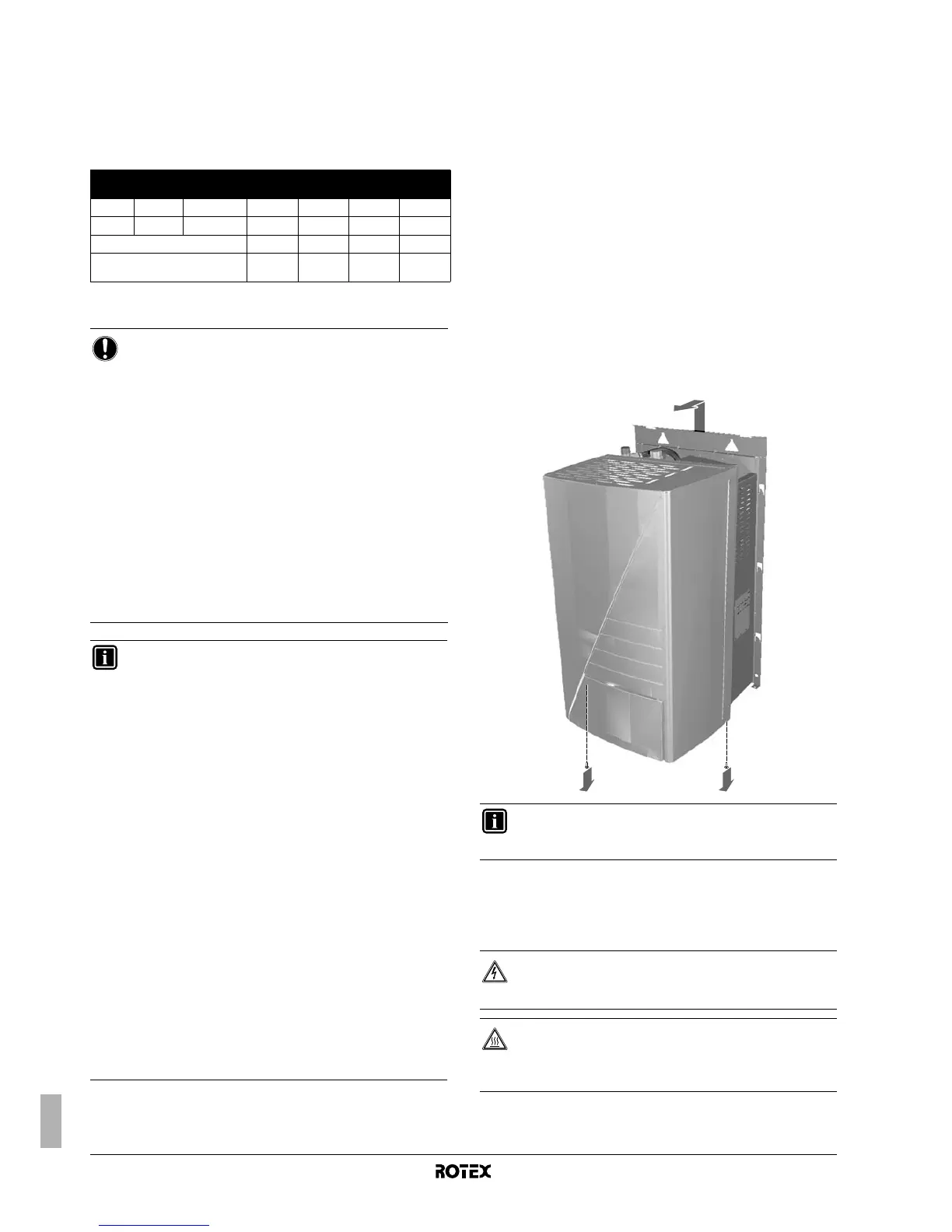

■ Il coperchio dell'unità interna può essere rimosso svitando le
2 viti inferiori e sganciando il coperchio stesso.
■ Per accedere ai componenti del quadro elettrico, ad esempio
per effettuare i collegamenti elettrici sul posto, rimuovere il
coperchio di servizio del quadro elettrico. A tal fine, allentare le
viti anteriori e rimuovere il coperchio di servizio del quadro
elettrico.
set point
Impostazioni
in loco
Stato del termostato
Zona A
Primo
UI
ACCESO SPENTO ACCESO SPENTO
Zona B
Secondo
[7-03]
SPENTO ACCESO ACCESO SPENTO
Temperatura dell'acqua risultante
UI [7-03] [7-03] —
Funzionamento della pompa
risultante
ACCESO ACCESO ACCESO SPENTO
AVVISO
■ Collegare i fili del termostato ai morsetti corretti (vedere
"5. Panoramica dell'unità interna" a pagina 10).
■ Assicurarsi di configurare correttamente le
impostazioni in loco [7-02], [7-03] e [7-04]. Vedere
"Controllo con doppio set point" a pagina 34.
■ Configurare correttamente il microinterruttore SS2-3
sulla scheda del quadro elettrico dell'unità RKHBH.
Vedere "8.2. Configurazione di installazione del
termostato ambiente" a pagina 24.
■ È responsabilità dell'installatore accertarsi che non si
verifichino situazioni indesiderate (ad es. temperatura
dell'acqua eccessivamente alta verso gli anelli di
riscaldamento a pavimento, ecc.).
■ È importante ricordare che la temperatura effettiva
dell'acqua negli anelli di riscaldamento a pavimento
dipende dal controllo e dall'impostazione della
postazione di mescolamento.
INFORMAZIONI
■ È possibile implementare i segnali di richiesta per il
riscaldamento dell'ambiente in due modi diversi
(a scelta dell'installatore).
- Segnale di attivazione/disattivazione della
funzione termica dal termostato ambiente
- Segnale di stato (attivo/disattivo) dalla postazione
di mescolamento
■ Rotex non offre alcun tipo di stazione di miscelazione.
Il doppio controllo del set point consente solamente di
utilizzare due set point.
■ Quando è solo la zona A a richiedere il riscaldamento,
la zona B riceverà acqua a una temperatura pari
a quella del primo set point.
Ciò può portare al riscaldamento indesiderato della
zona B.
■ Quando è solo la zona B a richiedere il riscaldamento,
la postazione di mescolamento riceverà acqua a una
temperatura pari a quella del secondo set point.
In base al controllo della postazione di
mescolamento, l'anello di riscaldamento a pavimento
può ancora ricevere acqua a una temperatura uguale
al set point della postazione di mescolamento.
■ Con questo tipo di applicazione, la selezione del
riscaldamento/raffreddamento deve sempre essere
effettuata sull'interfaccia utente. Fare riferimento
a "Controllo con doppio set point" a pagina 34 per
ulteriori informazioni.
INFORMAZIONI
Fissare il coperchio con le viti al momento dell'installazione
(le viti sono accessori).
PERICOLO: FOLGORAZIONE
Vedere il paragrafo "2. Norme generali di sicurezza" a
pagina 2.
PERICOLO: NON TOCCARE LE TUBAZIONI
E I COMPONENTI INTERNI
Vedere il paragrafo "2. Norme generali di sicurezza" a
pagina 2.
