RKHBH/X016BB
Unité intérieure pour système de pompe à chaleur air à eau
4PW62576-2 – 10.2010
Manuel d'installation
19
Directives de câblage local
La plupart du câblage local de l'unité intérieure doit être fait sur
le bornier à l'intérieur du coffret électrique. Pour accéder au
bornier, retirez le couvercle de l'unité intérieure et le panneau de
service du coffret électrique, reportez-vous à la section
"5.1. Ouverture de l'unité intérieure" à la page 10.
Les attache-câbles sont prévus au bas du coffret électrique.
Fixez tous les câbles à l'aide des attache-câbles (non fourni).
Un circuit électrique spécial est requis pour le chauffage
d'appoint.
Les installations équipées d'un ballon d'eau chaude domestique
(option) nécessitent un circuit électrique spécifique pour le
surchauffage
(1)
.
Reportez-vous au manuel d'installation du ballon d'eau chaude
domestique.
Raccordement de l'alimentation électrique de l'unité
intérieure et du câble de communication
Exigences imposées au circuit et aux câbles électriques
L'alimentation électrique de l'unité intérieure doit être fournie par
l'unité extérieure. La communication de données avec l'unité
extérieure est fournie via le même câble.
Pour toutes les directives et spécifications relatives au câblage sur
place entre l'unité intérieure et l'unité extérieure, reportez-vous au
manuel d'installation de l'unité extérieure.
Procédure

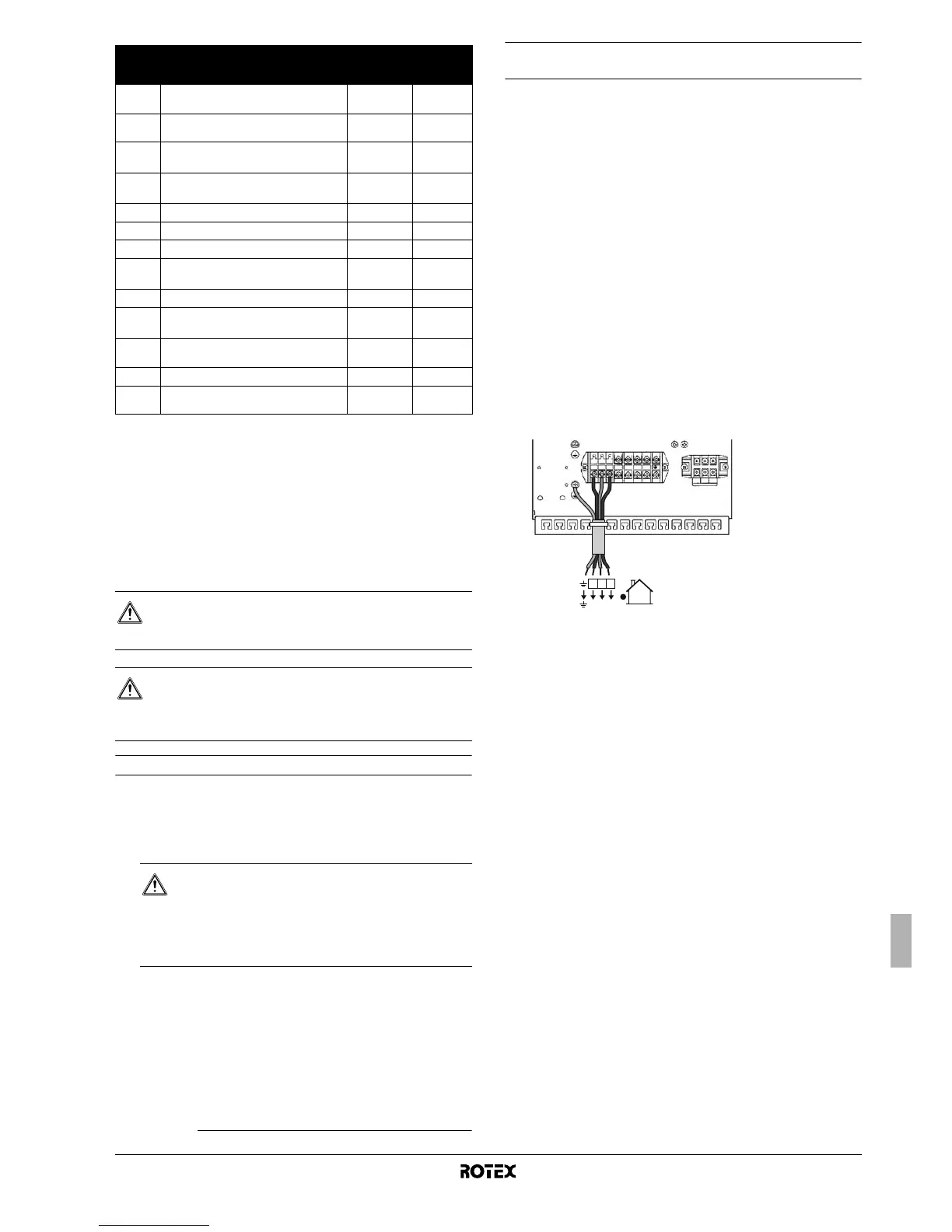

1 À l'aide du câble approprié, raccordez le circuit électrique aux
bornes appropriées comme indiqué dans le schéma de câblage
et l'illustration ci-dessous.
2 Raccordez le conducteur de terre (jaune/vert) à la vis de terre
sur la plaque de fixation du coffret électrique.
3 Fixez le câble aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
4 Lors de l'acheminement des câbles, veillez à ce qu'ils ne gênent
pas le montage du couvercle de l'unité intérieure, reportez-vous
à la section figure 3.
Remarque: seul le câblage local pertinent est illustré.
Élément Description
Nombre de
conducteurs
requis
Courant de
service
maximal
1 Câble d'alimentation pour l'unité
extérieure
2+GND
(a)
(a) Reportez-vous à la plaquette signalétique sur l'unité extérieure.
2 Alimentation de l'unité intérieure
et câble de communication
3+GND
(b)
(b) Section du câble 2,5 mm
2
3 Câble électrique pour le chauffage
de la plaque de fond
(c)
(c) Le câble pour le chauffage de la plaque de fond s'utilise uniquement en
combinaison avec l'unité RRLQ_AA/AB/BA ou dans le cas du kit EKBPHT
en option. Le chauffage de la plaque de fond est contrôlé en interne par la
carte de circuits imprimés de l'unité extérieure RRLQ_CA.
2
(d)
(d) Section minimale du câble 0,75 mm
2
4 Câble d'alimentation électrique pour
chauffage d'appoint
2+GND ou
3+GND
(e)
(e) Reportez-vous au tableau sous "Connexion de l'alimentation électrique du
chauffage d'appoint" à la page 20.
5 Câble du thermostat d'ambiance 3 ou 4 100 mA
(d)
6
Câble de commande de vanne à 3 voies
2+GND 100 mA
(d)
7
Câble de commande de vanne à 2 voies
2+GND 100 mA
(d)
8
Alimentation électrique du surchauffage
et câble de protection thermique
(f)
(f) Uniquement pour les ballons avec dispositif de surchauffage intégré (RKHW*)
4+GND
(b)
9 Câble de thermistance 2
(g)
(g) La thermistance et le fil de raccordement (12 m) sont fournis avec l'unité intérieure.
10 Câble d'alimentation électrique
du surchauffage
(f)
2+GND 13 A
11 Câble d'alimentation électrique au tarif
nuit (contact sans tension)
2
(h)
(h) Section de câble 0,75 mm
2
à 1,25 mm
2
, longueur maximale: 50 m.
Un contact libre de tension garantit la charge minimum applicable de 15 V CC,
10 mA.
12 Câble d'interface utilisateur 2
(i)
(i) Section de câble 0,75 mm
2
à 1,25 mm
2
, longueur maximale: 500 m.
13 Alimentation électrique au tarif du kWh
normal
2+GND
(b)
ATTENTION
Sélectionnez les dimensions des câbles et des fils
conformément à la législation applicable.
AVERTISSEMENT
Après avoir terminé le travail électrique, vérifiez que
chaque composant électrique et la borne à l'intérieur du
coffret électrique sont raccordés fermement.
AVERTISSEMENT
Coupez l'alimentation électrique – c.-à-d. le courant
de l'unité extérieure et l'alimentation du chauffage
d'appoint et du ballon d'eau chaude domestique (le
cas échéant) – avant de retirer le panneau de service
du coffret électrique.
(1) Uniquement pour les ballons avec dispositif de surchauffage intégré (RKHW*)
X3M
X1M
123
1 3
2
123
