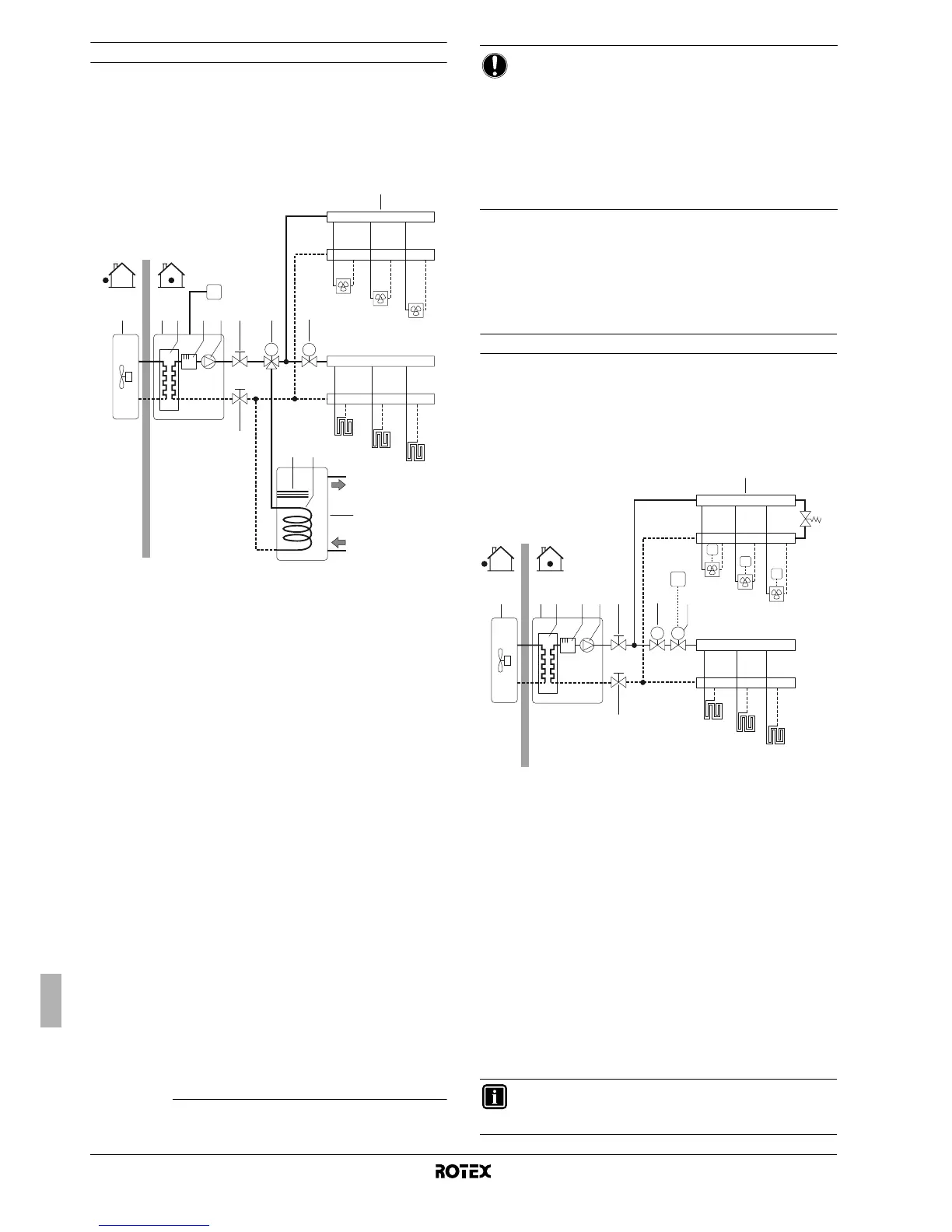

Uygulama 3
İç üniteye bağlı ısıtma/soğutma için ayarlanan oda termostatı ile
hacim soğutma ve ısıtma uygulaması. Isıtma, zeminden ısıtma
devreleri ve fan coil üniteleri vasıtasıyla sağlanır. Soğutma sadece
fan coil üniteleri vasıtasıyla sağlanır.
Kullanım sıcak suyu, iç üniteye bağlı olan kullanım sıcak suyu
deposu üzerinden sağlanır.
1 Dış ünite
2 İç ünite
3 Isı eşanjörü
4 Yardımcı ısıtıcı
(1)
5 Pompa
6 Kesme vanası
7 Motorlu 3 yollu vana (sahada tedarik edilir)
8 Motorlu 2 yollu vana (sahada tedarik edilir)
9 Kolektör (sahada tedarik edilir)
10 Kullanım sıcak suyu deposu (opsiyonel)
11 Destek ısıtıcı
(2)
12 Isı eşanjörü serpantini
FCU1...3 Fan coil ünitesi (opsiyonel)
FHL1...3 Zeminden ısıtma devresi
T Oda termostatı (opsiyonel)
Pompa işletimi ve hacim ısıtma ve soğutma
Mevsime bağlı olarak, müşteri oda termostatında (T) soğutma veya
ısıtma seçecektir. Bu seçim kullanıcı arayüzü işlemiyle yapılamaz.
Oda termostatından (T) hacim ısıtma/soğutma talebi geldiğinde,
pompa çalışmaya başlayacak ve iç ünite (2) "ısıtma moduna"/
"soğutma moduna" geçiş yapacaktır. Dış ünite (1), çıkışı hedeflenen
sıcak/soğuk su sıcaklığına erişmek için çalışmaya başlayacaktır.
Soğutma modunda, 2 yollu vana (8) soğuk suyun zeminden ısıtma
devrelerinden (FHL) geçişini kesmek için kapanacaktır.
Isıtma/soğutma işletiminin AÇMA/KAPAMA ayarı oda termostatı
tarafından yapılır ve iç ünite üzerindeki kullanıcı arayüzü tarafından
yapılamaz.
Kullanım suyu ısıtma
Kullanım suyu ısıtma, "Uygulama 2", sayfa 5 konusunda
açıklanmıştır.
Uygulama 4
İç üniteye bağlı oda termostatı olmayan, ancak zeminden ısıtmayı
kontrol eden yalnız ısıtma oda termostatı (yalnız ısıtma ayarlı) ve
fan coil üniteleri kontrol eden ısıtma/soğutma termostatı (ısıtma/
soğutma ayarlı) bulunan hacim ısıtma ve soğutma uygulaması.
Isıtma, zeminden ısıtma devreleri ve fan coil üniteleri vasıtasıyla
sağlanır. Soğutma sadece fan coil üniteleri vasıtasıyla sağlanır.
1 Dış ünite
2 İç ünite
3 Isı eşanjörü
4 Yardımcı ısıtıcı
5 Pompa
6 Kesme vanası
7 Soğutma işletimi sırasında zeminden ısıtma devrelerini
kapatan 2 yollu motorlu vana (sahada tedarik edilir)
8 Oda termostatını harekete geçirmek için motorlu 2 yollu
vana (sahada tedarik edilir)
9 Kolektör (sahada tedarik edilir)
10 Baypas vanası (sahada tedarik edilir)
FCU1...3 Fan coil ünitesi (opsiyonel)
FHL1...3 Zeminden ısıtma devresi
T Yalnız ısıtma oda termostatı (opsiyonel)
T4...6 Fan coil ile ısıtılan/soğutulan oda için ayrı oda termostatı
(opsiyonel)
Pompa işletimi
İç üniteye (2) termostat bağlı değilken, pompa (5) ya iç ünite devrede
olduğu sürece yada istenen su sıcaklığına erişilene kadar çalışmak
üzere düzenlenebilir.
(1) Elektrikli destek ısıtıcısı olmayan depolar (RKHTS) için, kullanım suyu
ısıtma modunda yardımcı ısıtıcı kullanılır.
(2) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
M
FCU1
FCU2
FCU3
9
M
FHL1
FHL2
FHL3
10
11 12
645321
6
7
8
T
BİLDİRİM
■ Termostat kablolarını doğru terminallere
bağladığınızdan (bkz. "Termostat kablosunun
bağlanması", sayfa 20) ve DIP anahtar geçiş
anahtarlarını doğru ayarladığınızdan (bkz. "8.2. Oda
termostatı montaj konfigürasyonu", sayfa 23) emin olun.
■ 2 yollu vana (8) kablo bağlantıları, NC (normalde
kapalı) ve NO (normalde açık) vana için farklıdır! Kablo
bağlantı şemasındaki ayrıntılara uygun olarak doğru
terminal numaralarına bağladığınızdan emin olun.
BİLGİ
Pompa konfigürasyon ayrıntıları, "8.3. Pompa işletim
konfigürasyonu", sayfa 23 konusunda bulunabilir.
T4
T5
T6
T
10
M
FCU1
FCU2
FCU3
9
FHL1
FHL2
FHL3
645321
6
7
8
M
