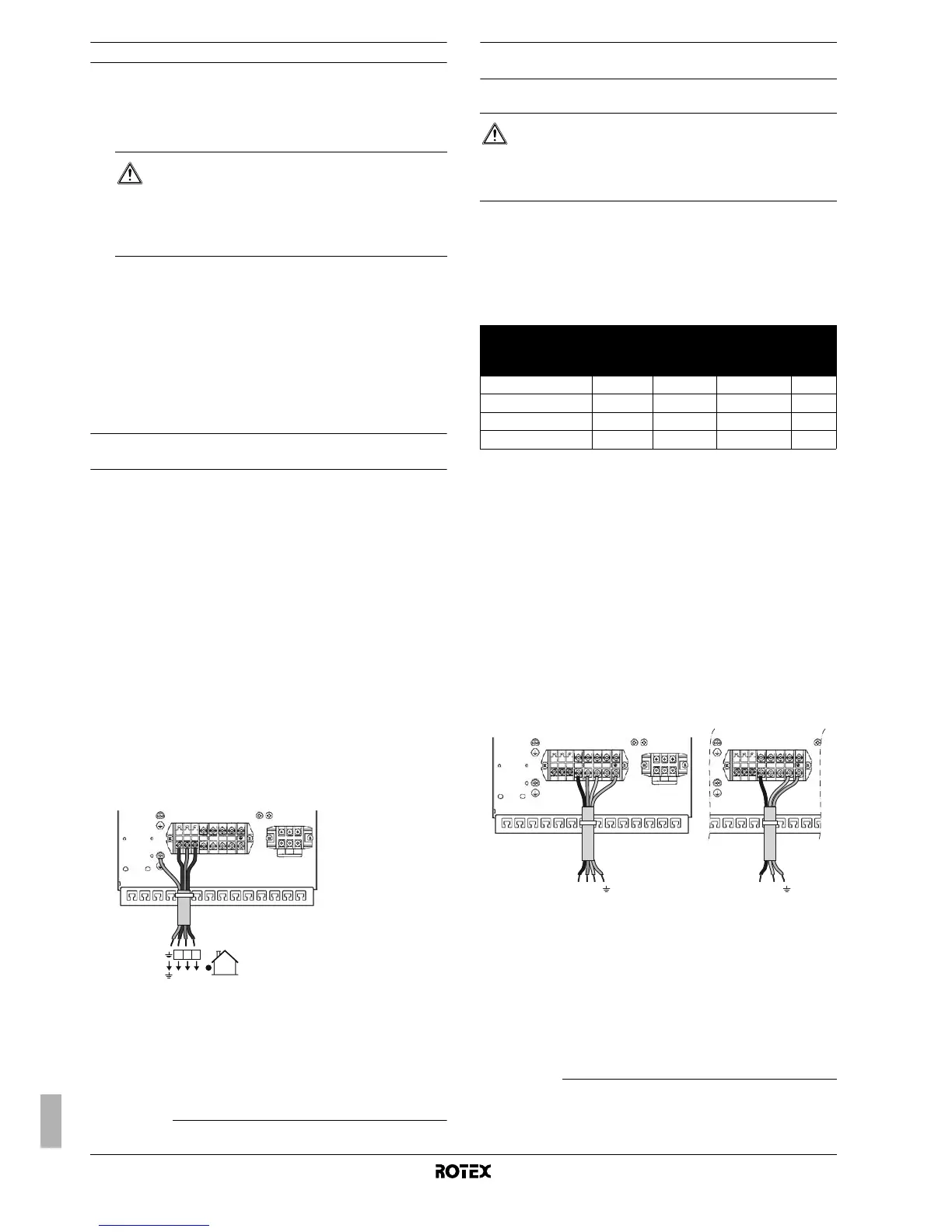

Manuale d'installazione
20
RKHBH/X016BB
Unità interna per sistema a pompe di calore aria acqua
4PW62576-1 – 10.2010
Linee guida per collegamenti in loco
■ La maggior parte dei collegamenti in loco sull'unità interna deve
essere eseguita sulla morsettiera all'interno del quadro elettrico.
Per accedere alla morsettiera, rimuovere il coperchio dell'unità
interna e il coperchio di servizio del quadro elettrico, vedere
"5.1. Apertura dell'unità interna" a pagina 10.
■ Supporti a fascetta per cavi sono disponibili sul lato inferiore del
quadro elettrico. Fissare tutti i cavi utilizzando le apposite
fascette (da reperire in loco).
■ Un circuito di alimentazione dedicato è richiesto per il
riscaldatore di riserva.
■ Le installazioni dotate di un serbatoio dell'acqua calda per usi
domestici (opzionale) richiedono un circuito di alimentazione
dedicato per il surriscaldatore
(1)
.
Consultare il manuale d'installazione del serbatoio dell'acqua
calda per usi domestici.
Collegamento del cavo di alimentazione e di comunicazione
dell'unità interna
Circuito d'alimentazione e caratteristiche dei cavi
L'alimentazione dell'unità interna deve essere fornita attraverso
l'unità esterna. La comunicazione di dati con l'unità esterna viene
effettuata attraverso lo stesso cavo.
Per tutte le linee guida e le specifiche relative ai collegamenti elettrici
sul posto tra l'unità interna e quella esterna, consultare il manuale di
installazione dell'unità esterna.
Procedura
1 Utilizzando il cavo adatto, collegare il circuito di alimentazione ai
terminali appropriati come illustrato nello scherma elettrico
e nell'illustrazione sotto.
2 Collegare il cavo di messa a terra (giallo/verde) alla vite di terra
della piastra di montaggio del quadro elettrico.
3 Fissare il cavo agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni.
4 Durante la stesura dei cavi, verificare che non ostacolino il
montaggio del coperchio dell'unità interna; vedere la figura 3.
Nota: le figure mostrano solo i collegamenti in loco rilevanti.
Collegamento dell'alimentazione elettrica del riscaldatore
di riserva
Circuito d'alimentazione e caratteristiche dei cavi
Il circuito di alimentazione deve essere protetto mediante i dispositivi
di sicurezza richiesti ai sensi della legislazione applicabile.
Scegliere il cavo di alimentazione in base alla legislazione
applicabile. Per l'assorbimento massimo del riscaldatore di riserva,
consultare la tabella sotto.
(2) (3)
Procedura
1 Utilizzando il cavo adatto, collegare il circuito di alimentazione
all'interruttore di protezione principale come illustrato nello
scherma elettrico e nell'illustrazione sotto.
2 Collegare il cavo di messa a terra (giallo/verde) alla vite di terra
sul terminale X1M.
3 Fissare il cavo agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni.
Nota: le figure mostrano solo i collegamenti in loco rilevanti.
AVVERTIMENTO
Togliere tutta l'alimentazione (alimentazione dell'unità
esterna, nonché alimentazione del riscaldatore di
riserva e del serbatoio dell'acqua calda per usi
domestici, se applicabile) prima di rimuovere
il coperchio di servizio del quadro elettrico.
(1) Applicabile solo per il serbatoio con surriscaldatore elettrico
incorporato (RKHW*).
X3M
X1M
123
1 3
2
123
ATTENZIONE
Utilizzare un circuito di alimentazione dedicato per il
riscaldatore di riserva e il surriscaldatore
(a)
. Non
alimentare l'apparecchio attraverso una linea alla quale
sono collegate anche altre utenze.
(a) Applicabile solo per il serbatoio con surriscaldatore elettrico incorporato
(RKHW*).
(2) Standard tecnico europeo/internazionale che definisce i limiti di corrente
armonica prodotta da apparecchiature collegate a sistemi a basso
voltaggio pubblico con corrente di alimentazione >16 A e ≤75 A ogni fase.
(3) Standard tecnico europeo/internazionale che definisce i limiti per le
variazioni, gli sbalzi e lo sfarfallio di voltaggio nei sistemi di alimentazione
pubblica a basso voltaggio per apparecchiature con corrente ≤75 A.
Modello dell'unità
interna
Capacità del
riscaldatore
di riserva
Tensione
nominale del
riscaldatore
di riserva
Massimo
assorbimento in
funzionamento
Z
max
(Ω)
RKHB*016BB3V3 3 kW 1x 230 V 13 A —
RKHB*016BB6V3
(a) (b)
(a) Apparecchiatura conforme a EN/IEC 61000-3-12
(2)
(b) La presente apparecchiatura è conforme alla certificazione
EN/IEC 61000-3-11
(3)
se l'impedenza del sistema Z
sys
è minore o uguale a Z
max
nel punto di interfaccia tra il sistema di alimentazione dell'utente e il sistema
pubblico. È responsabilità dell'installatore o dell'utente dell'apparecchiatura di
verificare, consultandosi con l'operatore della rete di distribuzione se necessario,
che l'apparecchiatura sia collegata esclusivamente ad un'alimentazione con un
sistema di impedenza Z
sys
minore o uguale a Z
max
.
6 kW 1x 230 V 26 A 0,29
RKHB*016BB6WN 6 kW 3x 400 V 8,6 A —
RKHB*016BB9WN 9 kW 3x 400 V 13 A —
3x 400 V 1x 230 V
L1 N
L1 L2 L3 N L1 N
X1M X1M
X3M
L1 L2 L3
