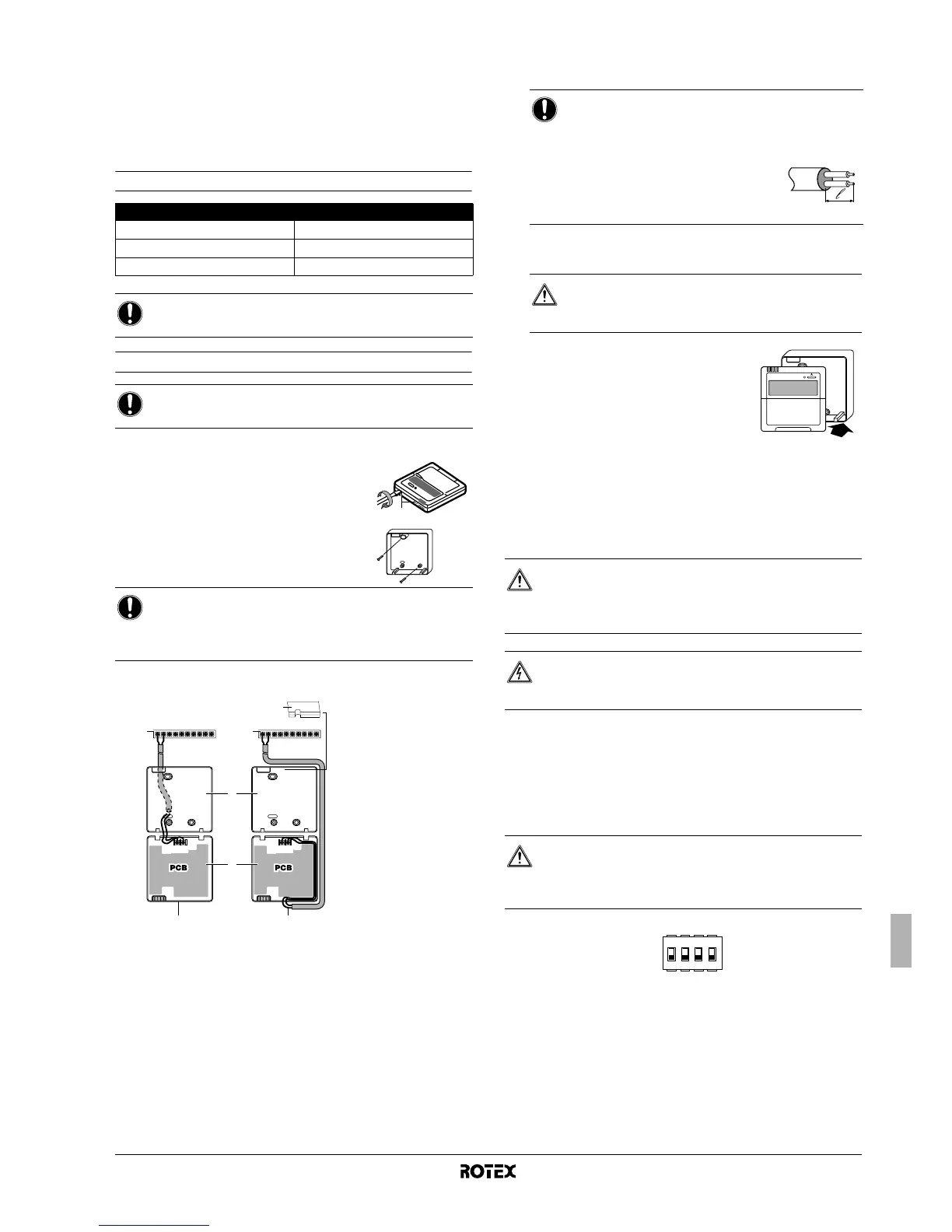

7.4. Déplacement de la commande numérique
La commande numérique est située d'usine sur l'unité intérieure.
(reportez-vous à la section "5.2. Composants principaux" à la
page 10 pour connaître la position réelle). Si nécessaire, la
commande numérique peut être déplacée.
À noter que seule 1 commande numérique peut être connectée
à l'unité intérieure.
Spécifications du câblage
Montage
1 Retirez la partie avant de la commande numérique.
Insérez un tournevis plat dans les fentes (1)
de la partie arrière de la commande
numérique et retirez la partie avant de la
commande numérique.
2 Serrez la commande numérique sur une
surface plane.
3 Câblez l'unité.
1 Unité
2 Partie arrière de la commande numérique
3 Partie avant de la commande numérique
4 Câblage par l'arrière
5 Câblage par le haut
6 Faire une encoche pour que le câblage passe par les
pinces, etc.
Raccordez les bornes sur le dessus de la partie avant de la
commande numérique et les bornes à l'intérieur de l'unité (P1 à
16, P2 à 16a).
4 Remettre en place la partie supérieure de la commande
numérique.
Commencez le montage par les attaches
du bas.
8. MISE EN ROUTE ET CONFIGURATION
L'unité intérieure doit être configurée par l'installateur de telle
manière qu'elle corresponde à l'environnement d'installation (climat
extérieur, options installées, etc.) et au mieux aux besoins de
l'utilisateur.
8.1. Aperçu des réglages de microcommutateur
Le microcommutateur SS2 est situé sur la carte de circuits imprimés
du coffret électrique (reportez-vous à la section "5.3. Composants
principaux du coffret électrique" à la page 11) et permet de
configurer l'installation du ballon d'eau chaude domestique, de
connecter le thermostat d'ambiance et d'utiliser la pompe.
Spécifications des câbles Valeur
Type à 2 fils
Section 0,75-1,25 mm
2
Longueur maximum 500 m
REMARQUE
Le câblage pour la connexion n'est pas inclus.
REMARQUE
La commande numérique doit être montée à l'intérieur.
REMARQUE
Attention à ne pas déformer la partie inférieure de la
commande numérique en serrant excessivement les vis
de fixation.
1
P1P2
1
1
6
2
3
4 5
P1P2
16a
16
16a
16
REMARQUE
■ Lors du câblage, faites passer les câbles loin du
câblage d'alimentation afin d'éviter tout bruit
électrique (bruit externe).
■ Dénudez le blindage sur la partie
qui doit être introduite dans le
boîtier de la commande
numérique ( l ).
ATTENTION
Attention à ne pas coincer les câbles pendant la
fixation de la partie supérieure.
ATTENTION
Il est important que toutes les informations dans ce
chapitre soient lues dans l'ordre par l'installateur et que le
système soit configuré comme il le faut.
DANGER: CHOC ÉLECTRIQUE
Reportez-vous à la section "2. Consignes de sécurité
générales" à la page 2.
AVERTISSEMENT
Coupez l'alimentation électrique avant d'ouvrir le panneau
de service du coffret électrique et de faire des
changements au réglage des microcommutateurs.
1
4321
ONOFF
