Instalační návod
22
RKHBH/X016BB
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW62576-3 – 10.2010

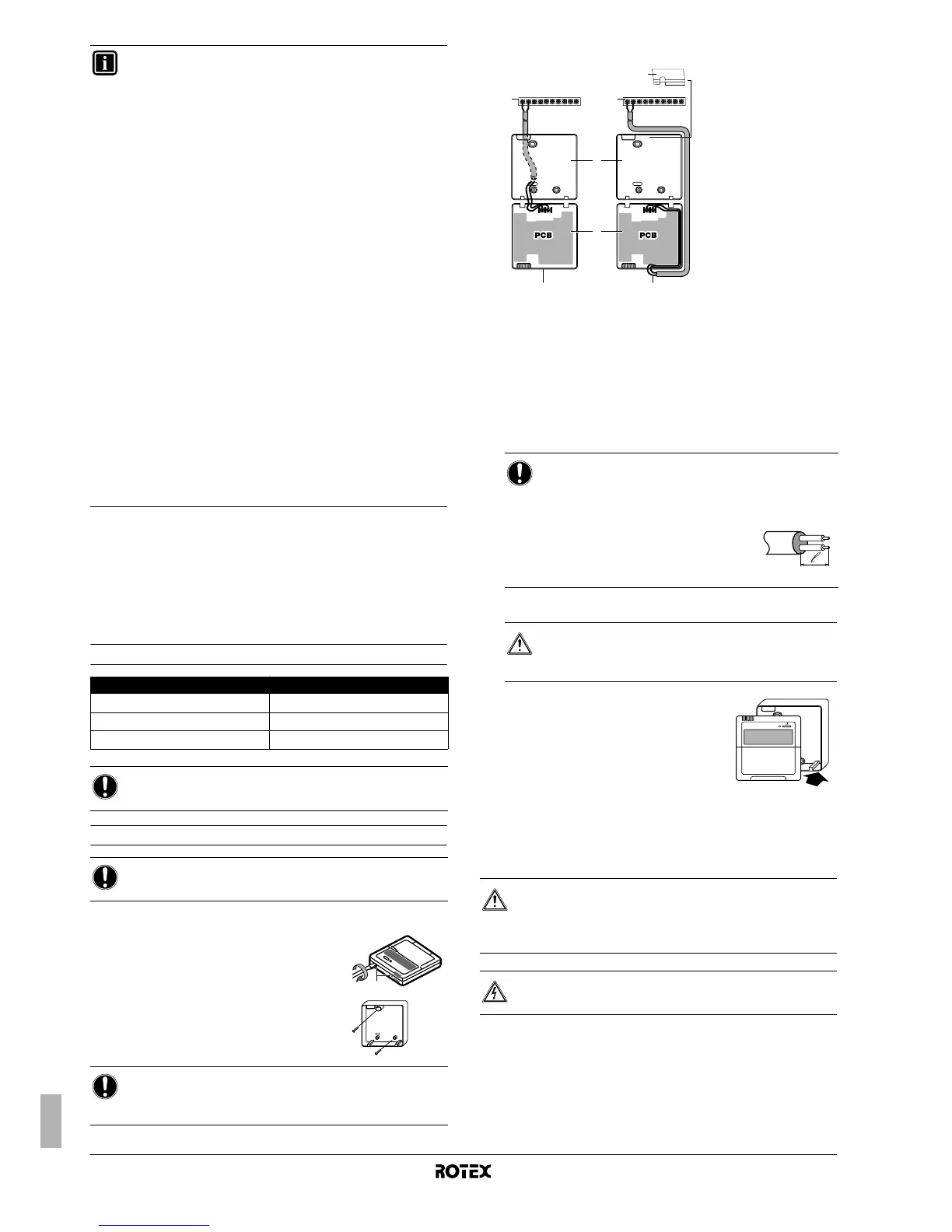

7.4. Přemístění digitální řídící jednotky
Digitální řídící jednotka je od výrobce umístěna na vnitřní jednotce.
(Informace o skutečném umístění naleznete v části "5.2. Hlavní součásti"
na straně 10). Digitální řídící jednotku lze v případě potřeby přemístit.
Pamatujte na to, že k vnitřní jednotce lze současně připojit pouze
1 digitální řídící jednotku.
Specifikace zapojení
Montáž
1 Sejměte čelní panel digitálního ovladače.
Zasuňte klínovitý šroubovák do štěrbin (1)
v zadní části digitálního ovladače a sejměte
čelní část digitálního ovladače.
2 Digitální ovladač upevněte na rovný povrch.
3 Zapojte jednotku.
1 Jednotka
2 Zadní část digitálního ovladače
3 Přední část digitálního ovladače
4 Zapojení zezadu
5 Zapojení shora
6 Štípacími kleštěmi apod. vystřihněte potřebnou část tak,
aby bylo možné protáhnout vedení.
Zapojte vedení v horní přední části digitálního ovladače ke
svorkám a připojte je ke svorkám uvnitř jednotky (P1 k 16, P2
k 16a).
4 Znovu nasaďte horní díl digitálního ovladače.
Díly začněte sesazovat od úchytů dole.
8. Spuštění a konfigurace
Vnitřní jednotka musí být při instalaci konfigurována tak, aby
odpovídala prostředí instalace (venkovní klima, instalované možnosti
apod.) a odbornosti uživatele.
8.1. Přehled nastavení přepínačů DIP
DIP přepínač SS2 je umístěn na obvodové desce v rozváděcí
skříňce (viz "5.3. Hlavní součásti rozváděcí skříňky" na straně 11)
a umožňuje konfiguraci instalace nádrže horké užitkové vody,
zapojení pokojového termostatu a provozu čerpadla.
INFORMACE
V případě, že je funkce zdroje elektrické energie se
zvýhodněnou sazbou aktivována, nelze aktivovat
funkci vysoušení podkladní vrstvy.
Při připojování zařízení ke zdroji se zvýhodněnou
sazbou změňte nastavení provozního parametru
[d-01]. Když je zdroj elektrické energie se
zvýhodněnou sazbou typu 1 nebo vnitřní jednotka je
připojena ke zdroji elektrické energie s normální
sazbou (přes 30-31, X2M), změňte oba provozní
parametry [d-01] a [d-00]. Viz "[d] Zdroj elektrické
energie se zvýhodněnou sazbou/lokální hodnota
posunu závislá na počasí" na straně 36.
Jestliže je zdroj elektrické energie se zvýhodněnou
sazbou typu 1 nebo vnitřní jednotka je připojena ke
zdroji elektrické energie s normální sazbou, jednotka
bude nuceně vypnuta.
Při odeslání signálu k zapnutí odběru elektrické
energie se zvýhodněnou sazbou začne blikat
indikátor centrálního řízení e, který sděluje aktivaci
odběru elektrické energie se zvýhodněnou sazbou.
Jestliže je zdroj elektrické energie se zvýhodněnou
sazbou typu 2 nebo 3 a vnitřní jednotka není připojena
ke zdroji elektrické energie s normální sazbou, pak
nelze ohřívače ovládat. Výpadek dodávky elektrické
energie nesmí být delší, než 2 hodiny. V opačném
případě budou vynulovány hodiny reálného časy řídící
jednotky.
V době výpadku dodávky elektrické energie je displej
řídící jednotky prázdný.
Specifikace zapojení Hodnota
Typ dvoudrátový
Průřez 0,75-1,25 mm
2
Maximální délka 500 m
POZNÁMKA
Propojovací vedení není součástí dodávky.
POZNÁMKA
Digitální řídící jednotku je nutné instalovat uvnitř.
POZNÁMKA
Při montáži dbejte na to, abyste přílišným dotažením šroubů
nezpůsobili deformaci dolní části digitálního ovladače.
1
POZNÁMKA
Při zapojování je třeba vést vedení mimo
napájecí kabely, aby se mezi dráty nepřenášel
elektrický šum (externí šum).
Z kabelu stáhněte ochrannou
vrstvu v té části, která
prochází vnitřní částí digitálního
ovladače ( l ).
UPOZORNĚNÍ
Při nasazování horní části dálkového ovladače nesmí
dojít k poškození zapojených drátů.
UPOZORNĚNÍ
Je důležité, aby si pracovník provádějící instalaci přečetl
postupně všechny informace v této kapitole a aby systém
byl správně konfigurován.
NEBEZPEČÍ: ÚRAZ ELEKTRICKÝM PROUDEM
Viz "2. Všeobecná bezpečnostní opatření" na straně 2.
P1P2
1
1
6
2
3
4 5
P1P2
16a
16
16a
16
1
