RKHBH/X016BB
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62576-1 – 10.2010
Installationsanleitung
23

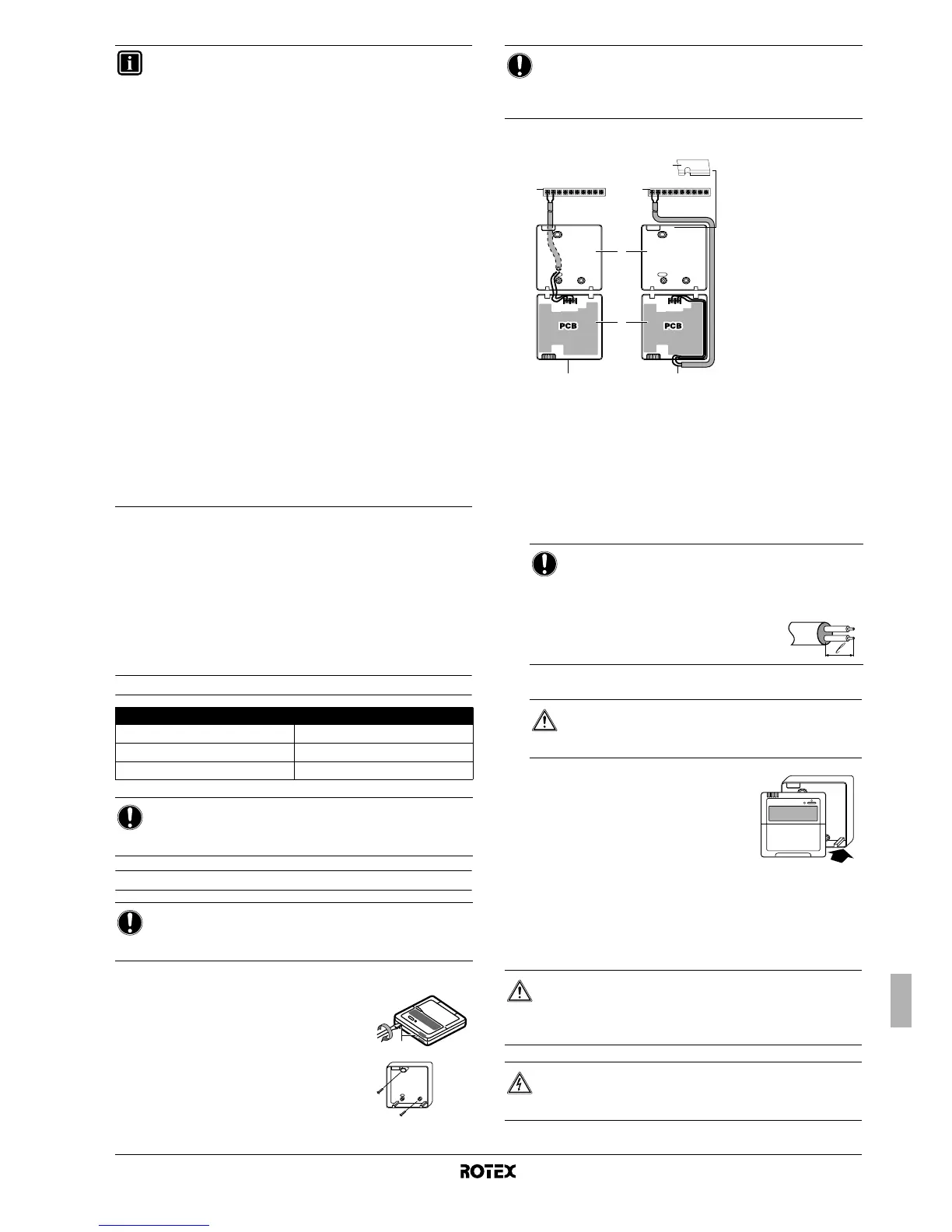

7.4. Änderung des Installationsortes des
Digitalreglers
Der Digitalregler ist werksseitig auf der Inneneinheit angebracht.
(Siehe "5.2. Hauptkomponenten" auf Seite 10 für die aktuelle
Position). Falls erforderlich, kann der digitale Regler an einer
anderen Stelle installiert werden.
Denken Sie daran, dass nur 1 Digitalregler an der Inneneinheit
angeschlossen sein kann.
Spezifikationen der Verkabelung
Montage
1 Entfernen Sie das vordere Teil des Digitalreglers.
Stecken Sie einen Schlitzmutterndreher in
die Schlitze (1) im rückwärtigen Teil des
Digitalreglers und entfernen Sie das
vordere Teil des Digitalreglers.
2 Befestigen Sie den Digitalregler auf einem
ebenen Untergrund.
3 Die Einheit ordnungsgemäß anschließen.
1 Einheit
2 Rückwärtiger Teil des Digitalreglers
3 Vorderer Teil des Digitalreglers
4 Verkabelung von hinten gesehen
5 Verkabelung von oben gesehen
6 Schneiden Sie den Teil für die Durchführung der Kabel mit
einer Kneifzange oder dergleichen aus.
Die Anschlüsse oben auf dem vorderen Teil des Digitalreglers
an die Anschlüsse (P1 bis 16, P2 bis 16a) innerhalb der Einheit
anschließen.
4 Den oberen Teil des Digitalreglers wieder befestigen.
Beim Einpassen bei den Clips auf der
Unterseite beginnen.
8. INBETRIEBNAHME UND KONFIGURATION
Die Inneneinheit muss vom Installateur konfiguriert werden, um der
Installationsumgebung (Außenklima, installierte Optionen, etc.) und
den Nutzungsgewohnheiten des Benutzers zu entsprechen.
INFORMATION
■ Wenn die Niedertarifnetzanschluss-Funktion aktiviert
ist, kann die Estrich-Austrocknungsfunktion nicht
aktiviert werden.
■ Wenn Sie die Anlage an einen Niedertarif-
Netzanschluss anschließen, dann ändern Sie die
bauseitige Einstellung [d-01] entsprechend. Wenn es
sich beim Niedertarif-Netzanschluss um einen
Anschluss des Typs 1 handelt oder die Inneneinheit
an einen Normaltarif-Netzanschluss (via 30-31, X2M)
angeschlossen ist, ändern Sie beide Feld-
einstellungen [d-01] und [d-00]. Siehe "[d] Niedertarif-
Netzanschluss/Wetterabhängiger lokaler Verstellwert"
auf Seite 38.
■ Wenn es sich beim Niedertarif-Netzanschluss um den
Typ 1 handelt oder die Inneneinheit an einen
Normaltarif-Netzanschluss angeschlossen ist, wird
die Einheit zwangsweise abgeschaltet.
Wird das Niedertarif-Signal gesendet, blinkt die
zentrale Steuerungsanzeige e und signalisiert
dadurch, dass jetzt der Niedertarif in Kraft ist.
■ Wenn es sich beim Niedertarif-Netzanschluss um den
Typ 2 oder 3 handelt und die Inneneinheit nicht an
einen Normaltarif-Netzanschluss angeschlossen ist,
kann die Heizung nicht gesteuert werden. Die
Unterbrechung der Stromversorgung darf nicht länger
als 2 Stunden dauern. Sonst wird die Echtzeituhr des
Controllers zurückgesetzt.
Während der Unterbrechung der Stromversorgung
bleibt das Display des Controllers leer.
Kabelspezifikation Wert
Typ 2-adrig
Abschnitt 0,75-1,25 mm
2
Maximale Länge 500 m
HINWEIS
Das Kabel für den Anschluss ist nicht im Lieferumfang
enthalten.
HINWEIS
Der Digitalregler darf nur in einem Innenraum installiert
werden.
1
HINWEIS
Achten Sie darauf, dass Sie den unteren Teil des
Digitalreglers nicht durch zu festes Anziehen der
Montageschrauben verbiegen.
HINWEIS
■ Zur Vermeidung von störenden Interferenzen
sollte die Verkabelung abseits von den
Netzkabeln für die Stromversorgung verlaufen.
■ Den Teil abisolieren, der durch
das Gehäuse des Digitalreglers
geführt wird ( l ).
VORSICHT
Beim Befestigen darauf achten, dass die Kabel nicht
eingeklemmt werden.
VORSICHT
Es ist wichtig, dass sämtliche Informationen in diesem
Kapitel vom Installateur gelesen werden und dass das
System entsprechend konfiguriert wird.
GEFAHR STROMSCHLAG
Siehe "2. Allgemeine Sicherheitsvorkehrungen" auf
Seite 2.
P1P2
1
1
6
2
3
4 5
P1P2
16a
16
16a
16
1
