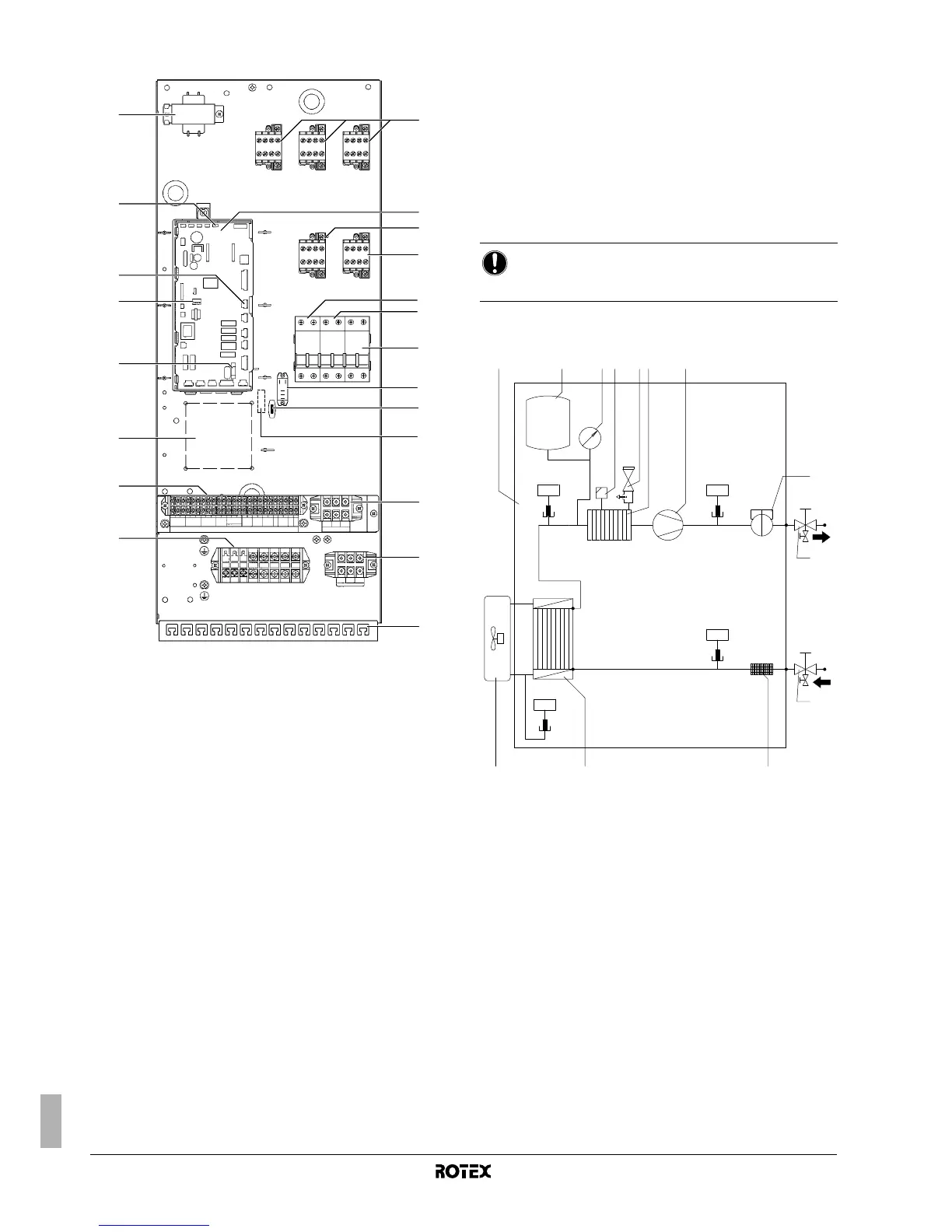

5.3. Componenti principali del quadro elettrico
1. Contattori del riscaldatore di riserva K1M, K2M, K5M e K6M.
2. PCB principale
La PCB (Printed Circuit Board, scheda a circuiti stampati)
principale controlla il funzionamento dell'unità.
3. Contattore del surriscaldatore K3M (solo per le installazioni con
serbatoio dell'acqua calda per usi domestici)
4. Interruttore di protezione del surriscaldatore F2B (solo per le
installazioni con serbatoio dell'acqua calda per usi domestici)
L'interruttore di protezione protegge il surriscaldatore nel
serbatoio dell'acqua calda per usi domestici da sovraccarichi
o cortocircuiti.
5. Interruttore di protezione del riscaldatore di riserva F1B, F3B
L'interruttore di protezione protegge il circuito elettrico del
riscaldatore di riserva da sovraccarichi o cortocircuiti.
6. Morsettiere
Le morsettiere consentono un agevole collegamento dei fili.
7. Supporti a fascetta per cavi
I supporti a fascetta per cavi consentono di fissare i
collegamenti in loco al quadro elettrico utilizzando le fascette,
per garantire la resistenza alle sollecitazioni.
8. Morsettiere X3M, X4M (solo per installazioni con serbatoio
dell'acqua calda per usi domestici)
9. Fusibile PCB FU1
10. Microinterruttore SS2
Il microinterruttore SS2 fornisce 4 commutatori bistabili per
configurare determinati parametri dell'installazione. Vedere il
paragrafo "8.1. Panoramica delle impostazioni del
microinterruttore" a pagina 24.
11. Presa X13A
La presa X13A accoglie il connettore K3M (solo per le
installazioni con serbatoio dell'acqua calda per usi domestici).
12. Presa X9A
La presa X9A accoglie il connettore del termistore (solo per le
installazioni con serbatoio dell'acqua calda per usi domestici).
13. Fusibile pompa FU2 (nella fila dei fusibili)
14. Relè pompa K4M
15. Trasformatore TR1
16. A4P
PCB di I/O digitale (solo per impianti con kit di allarme remoto).
17. X6YA/X6YB/X6Y
Connettori per il collegamento a un'alimentazione a tariffa kWh
normale. Vedere anche "Collegamento a un'alimentazione
a tariffa kWh ridotta" a pagina 22.
5.4. Schema funzionale
1 Unità esterna
2 Unità interna
3 Serbatoio di espansione
4 Manometro
5 Valvola di spurgo aria
6 Valvola di sicurezza
7 Riscaldatore di riserva
8 Pompa
9 Flussostato
10 Uscita dell'acqua della valvola di chiusura con valvola di
drenaggio (installazione sul campo)
11 Entrata dell'acqua della valvola di chiusura con valvola di
drenaggio (installazione sul campo)
12 Filtro
13 Scambiatore di calore
R1T Termistore dello scambiatore di calore uscita acqua
R2T Termistore del riscaldatore di riserva uscita acqua
R3T Termistore lato liquido refrigerante
R4T Termistore ingresso acqua
K4M
TR1
K1M K2M
K5M
K3M K6M
F2B F3B F1B
X1M
X3M
X2M X4M
A1P
A4P
15
12
11
10
9
16
6
6
1
2
3
1
5
13
8
7
8
X9A
X13A
SS2
FU2
FU1
4
5
14
17
AVVISO
Lo schema elettrico è collocato all'interno del coperchio
del quadro elettrico.
