RKHBH/X016BB
Unità interna per sistema a pompe di calore aria acqua
4PW62576-1 – 10.2010
Manuale d'installazione
23

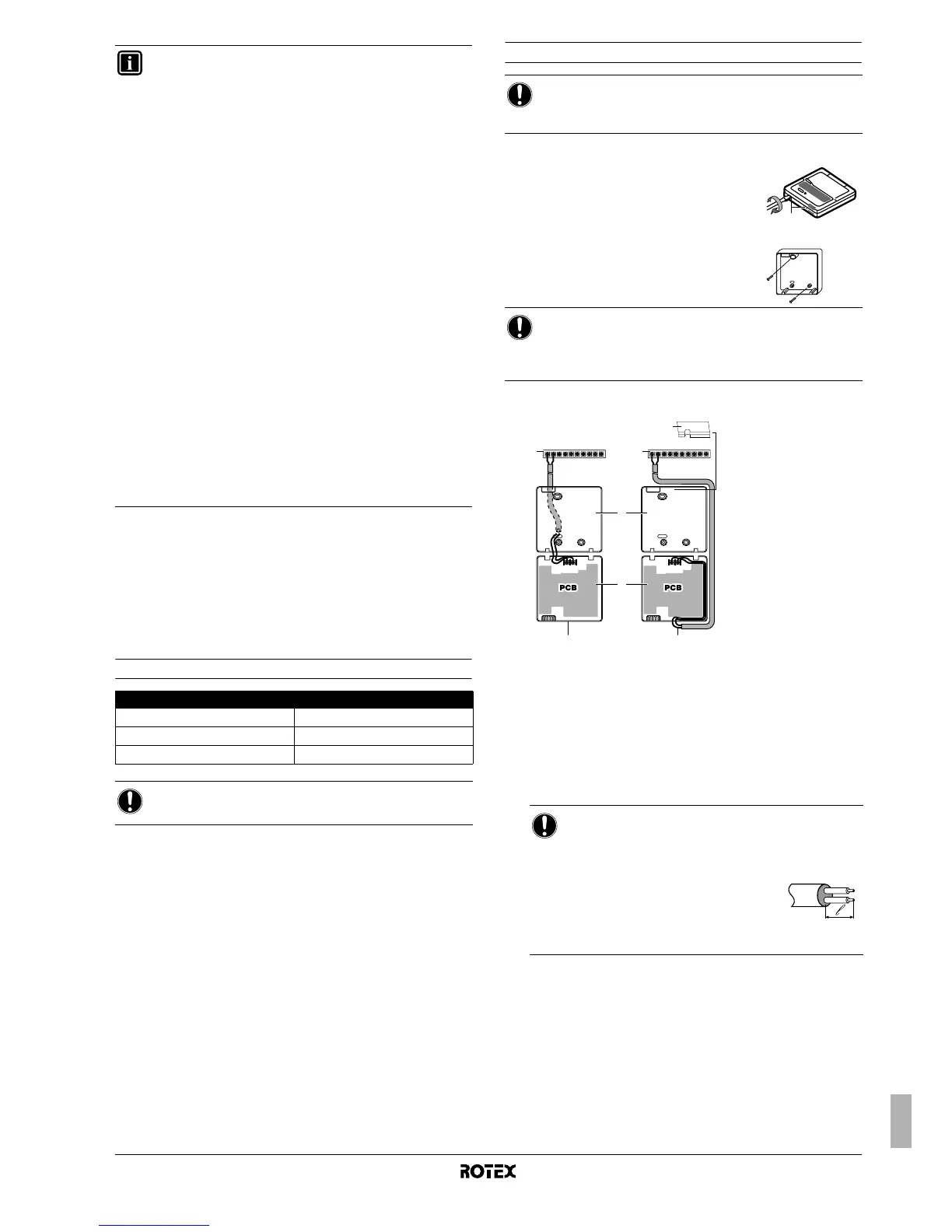

7.4. Riposizionamento del comando digitale
Il comando digitale viene installato in fabbrica nell'unità interna.
(Vedere "5.2. Componenti principali" a pagina 11 per conoscere la
posizione effettiva). Se necessario, il comando digitale può essere
riposizionato.
È importante ricordare che all'unità interna è possibile collegare 1
solo comando digitale.
Specifiche del collegamento
Montaggio
1 Rimuovere la parte anteriore del sistema di comando digitale.
Inserire un cacciavite con taglio nelle
fessure (1) che si trovano nella parte
posteriore del sistema di comando digitale,
quindi smontare la parte anteriore del
sistema di comando digitale.
2 Avvitare il sistema di comando digitale su
una superficie in piano.
3 Collegare i cavi all'unità.
1 Unità
2 Parte posteriore del sistema di comando digitale
3 Parte anteriore del sistema di comando digitale
4 Collegamenti elettrici dal lato posteriore
5 Collegamenti elettrici dal lato superiore
6 Aprire il foro di passaggio per i cavi tramite un tronchesino
o un attrezzo analogo.
Collegare i morsetti che si trovano sulla parte anteriore del
sistema di comando digitale ai morsetti collocate all'interno
dell'unità (P1 a 16, P2 a 16a).
INFORMAZIONI
■ Se è attivata la funzione di alimentazione a tariffa
kWh ridotta, non è possibile attivare la funzione di
asciugatura del massetto.
■ Quando si collega l'apparecchio a un'alimentazione
a tariffa kWh ridotta, cambiare l'impostazione in loco
[d-01]. Se l'alimentazione a tariffa kWh ridotta è di
tipo 1 oppure se l'unità interna è collegata ad
un'alimentazione a tariffa kWh normale (tramite 30-
31, X2M), modificare entrambe le impostazioni in loco
[d-01] e [d-00]. Vedere "[d] Alimentazione a tariffa
kWh ridotta/impostazione dipendente dal clima del
valore di scostamento locale" a pagina 38.
■ Se l'alimentazione a tariffa kWh ridotta è di tipo 1
oppure se l'unità interna è collegata ad
un'alimentazione a tariffa kWh normale, verrà forzato
lo spegnimento dell'unità.
Quando viene inviato il segnale della tariffa kwh
ridotta, l'indicatore del controllo centralizzato e
lampeggia ad indicare che la tariffa kwh ridotta
è attiva.
■ Se l'alimentazione a tariffa kWh ridotta è di tipo 2
oppure 3 e se l'unità interna non è collegata ad
un'alimentazione a tariffa kWh normale, non sarà
possibile comandare i riscaldatori. Questa
interruzione di alimentazione non va protratta oltre le
2 ore, onde evitare che l'orologio in tempo reale del
sistema di controllo venga reimpostato.
Durante l'interruzione dell'alimentazione, il display del
sistema di controllo risulterà vuoto.
Specifica dei fili Valore
Tipo 2 cavi
Sezione 0,75-1,25 mm
2
Lunghezza massima 500 m
AVVISO
I cavi per i collegamenti non sono in dotazione.
AVVISO
Il sistema di comando digitale deve essere installato in
ambienti interni.
AVVISO
Fare attenzione a non deformare la sagoma della parte
inferiore del sistema di comando digitale a causa di un
eccessivo serraggio delle viti di fissaggio.
AVVISO
■ I cavi di collegamento devono essere fatti correre
lontano dai cavi di alimentazione per prevenire
l'acquisizione di disturbi elettrici (disturbi esterni).
■ Togliere la schermatura della
parte del cavo che deve essere
fatta transitare all'interno
dell'involucro del comando digitale
a distanza ( l ).
1
P1P2
1
1
6
2
3
4 5
P1P2
16a
16
16a
16
