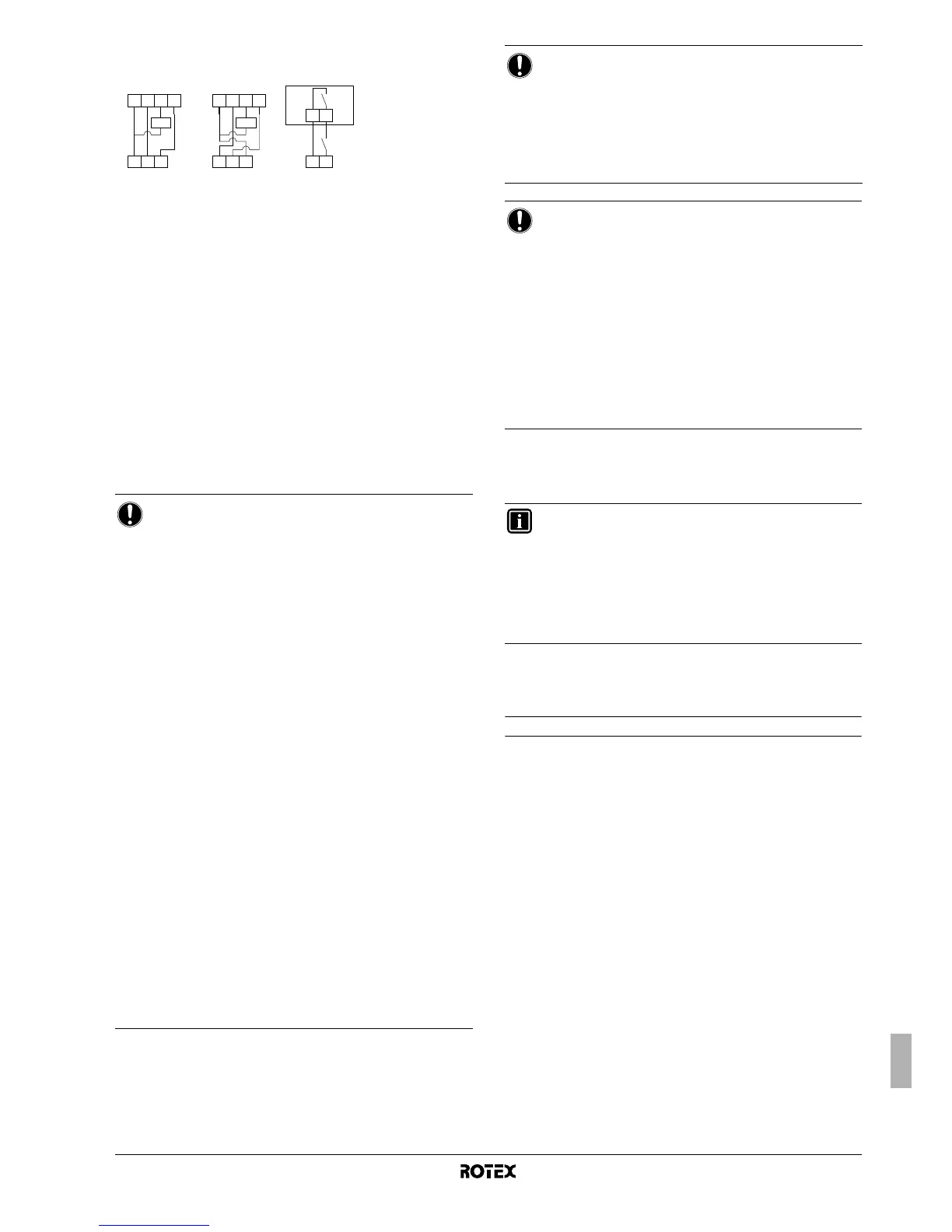

Configuraţia B a cablajul de legătură
B
TI
Intrarea termostatului boilerului
C Termostat de încăpere pentru cerere de răcire (opţional)
H Termostat de încăpere pentru cerere de încălzire (opţional)
Com Termostat de încăpere comun (opţional)
K1A Releu auxiliar pentru activarea unităţii boilerului (procurare
la faţa locului)
KCR Semnal de autorizare pentru boilerul auxiliar
Funcţionarea
■ Configuraţia A
Când termostatul de încăpere solicită încălzire, unitatea RKHB*
sau boilerul încep să funcţioneze, în funcţie de poziţia
contactului auxiliar (A).
■ Configuraţia B
Când termostatul de încăpere cere încălzire, unitatea RKHB*
sau boilerul încep să funcţioneze, în funcţie de temperatura din
exterior (situaţia "semnalului de autorizare pentru boilerul
auxiliar").
Când autorizarea este dată spre boiler, operaţiunea de încălzire
a spaţiului de către unitatea RKHB* va fi decuplată automat.
Pentru detalii suplimentare vezi reglajul local [C-02~C-04].
Încălzirea apei menajere
Încălzirea apei menajere este conform descrierii de la "Aplicaţia 2" la
pagina 5.
Aplicaţia 6
Încălzirea spaţiului cu aplicaţie cu termostat de încăpere prin bucle
pentru încălzirea duşumelei şi unităţi serpentină ventilator. Buclele de
încălzire a duşumelei şi unităţile serpentină ventilator necesită
temperaturi diferite ale apei pentru funcţionare.
Buclele de încălzire a duşumelei necesită o temperatură mai scăzută
a apei în modul de încălzire în comparaţie cu unităţile serpentină
ventilator. Pentru a realiza aceste două valori de referinţă, se
utilizează o staţie de amestecare pentru a adapta temperatura apei
în conformitate cu cerinţe buclelor de încălzire a duşumelei. Unităţile
serpentină ventilator sunt conectate direct la circuitul de apă al
unităţii interioare iar la buclele de încălzire a duşumelei după staţia
de amestecare. Controlul acestei staţii de amestecare nu este
efectuat de unitatea interioară.
Exploatarea şi configurarea circuitului local de apă este răspunderea
instalatorului.
Rotex oferă numai o funcţie de comandă cu valoare de referinţă
dublă. Prin această funcţie pot fi generate două valori de referinţă. În
funcţie de temperatura cerută pentru apă (sunt necesare bucle de
încălzire a duşumelei şi/sau unităţi serpentină ventilator) pot fi
activate prima valoare de referinţă sau a doua valoare de referinţă.
NOTIFICARE
■ Configuraţia A
Aveţi grijă ca contactul auxiliar (A) să aibă suficientă
întârziere diferenţială sau temporizare pentru a se
evita comutarea frecventă între unitatea RKHB* şi
boiler. Dacă contactul auxiliar (A) este un termostat
pentru temperatura din exterior, aveţi grijă să instalaţi
termostatul la umbră, pentru a nu fi influenţat sau
cuplat/decuplat de soare.
Configuraţia B
Asiguraţi-vă că histereza bivalentă [C-04] are
diferenţial suficient pentru a evita comutarea
frecventă între unitatea RKHB* şi boiler. Deoarece
temperatura din exterior este măsurată prin
termistorul de aer al unităţii exterioare, aveţi grijă să
instalaţi unitatea exterioară la umbră, astfel încât să
nu fie influenţat de soare.
Comutarea frecventă poate cauza corodarea timpurie
a boilerului. Luaţi legătura cu fabricantul boilerului.
■ În timpul funcţionării pe încălzire a unităţii RKHB*,
unitatea va funcţiona astfel încât să se obţină
temperatura ţintă a apei la ieşire aşa cum este fixată
pe interfaţa utilizatorului. Când este activă
exploatarea în funcţie de vreme, temperatura apei
este determinată automat în funcţie de temperatura
din exterior.
În timpul operaţiunii de încălzire a boilerului, boilerul
va funcţiona pentru a atinge temperatura ţintă a apei
la ieşire aşa cum este fixat pe regulatorul boilerului.
Nu setaţi niciodată valoarea de referinţă a temperaturii
ţintă a apei la ieşire pe regulatorul boilerului la mai
mult de 55°C.
■ Aveţi grijă să aveţi numai 1 vas de destindere în
circuitul de apă. Un vas de destindere este deja
montat în prealabil în unitatea interioară Rotex.
X1 X2
X
Y
K1A
KCR
EKRP1HB*
B
TI
123 4
HC
Com
K1A
RKHB*
X2M
RKRTR*
12
3 4
C
Com
H
K1A
RKHB*
X2M
RKRTW*
NOTIFICARE
Aveţi grijă să configuraţi corect comutatorul DIP SS2-3 de
pe placa cu circuite imprimate a cutiei de distribuţie
RKHB*. Consultaţi "8.2. Configurarea instalării
termostatului de încăpere" la pagina 24.
Pentru configuraţia B: Aveţi grijă să configuraţi corect
reglajele locale [C-02, C-03 şi C-04]. Consultaţi
"Exploatarea bivalentă" la pagina 37.
NOTIFICARE
Aveţi grijă ca returul apei la schimbătorul de căldură
RKHB* să nu depăşească niciodată 55°C.
Din acest motiv, nu fixaţi niciodată valoarea de referinţă
ţintă a temperaturii a apei la ieşire pe regulatorul boilerului
la mai mult de 55°C şi instalaţi un ventil acvastat
(a)
pe
returul apei la unitatea RKHB*.
Asiguraţi-vă ca clapetele de reţinere (procurare la faţa
locului) să fie instalate corect în sistem.
Asiguraţi-vă că termostatul de încăpere RKRTR sau
RKRTW nu este cuplat/decuplat frecvent.
Rotex nu-şi asumă răspunderea pentru nicio daună
rezultând din nerespectarea acestei reguli.
(a) Ventilul acvastat trebuie reglat pentru 55°C şi trebuie să acţioneze pentru
a închide fluxul de apă pe returul la unitate când temperatura măsurată
depăşeşte 55°C. Când temperatura scade la un nivel mai redus, ventilul
acvastat trebuie să acţioneze pentru a deschide iar fluxul de apă pe returul
la unitatea RKHB*.
INFORMAŢII
Autorizare manuală spre unitatea RKHB* de pe boiler.
În cazul în care numai unitatea RKHB* trebuie să
funcţioneze în modul de încălzire a spaţiului, dezactivaţi
exploatarea bivalentă prin reglajul [C-02].
Dacă numai boilerul trebuie să funcţioneze în mod de
încălzire a spaţiului, măriţi temperatura de cuplare
bivalentă [C-03] la 25°C.
