Montaj kılavuzu
26
RKHBH/X016BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62576-3 – 10.2010
Ayrıntılı açıklama
[0] Kullanıcı izin seviyesi
Gerekirse, bazı kullanıcı arayüzü düğmelerinin kullanımı
engellenebilir.
Üç adet izin seviyesi tanımlanmıştır (aşağıdaki tabloya bakın).
Seviye 1 ile seviye 2/3 arasındaki geçiş, pfi ile pfj
düğmelerine birlikte basıp hemen peşinden aynı anda s ile ba
düğmelerine birlikte basarak ve 4 düğmenin hepsini en az 5 saniye
basılı tutarak (normal modda) yapılır. Kullanıcı arayüzünde hiçbir
belirti verilmediğine dikkat edin. Seviye 2/3 seçildiğinde, gerçek izin
seviyesi – ya seviye 2 yada seviye 3 – saha ayarı [0-00] ile belirlenir.
[1] Hava durumuna bağlı ayar noktası
Hava durumuna bağlı ayar noktası saha ayarları, ünitenin hava
durumuna bağlı işletimi için parametreleri belirler. Hava durumuna
bağlı işletim etkin olduğunda, su sıcaklığı dış hava sıcaklığına bağlı
olarak otomatikman belirlenir: düşük dış hava sıcaklıkları, daha
yüksek su sıcaklığı ile sonuçlanacaktır ya da tersi olacaktır. Hava
durumuna bağlı işletim sırasında, kullanıcı hedef su sıcaklığını
maksimum 5°C yukarıya veya aşağıya değiştirme imkanına sahiptir.
Hava durumuna bağlı işletim üzerine daha fazla ayrıntı için kullanım
kılavuzuna bakın.
■ Isıtma işlemi için saha ayarları
■ [1-00] Düşük ortam sıcaklığı (Lo_A): düşük dış hava
sıcaklığı.
■ [1-01] Yüksek ortam sıcaklığı (Hi_A): yüksek dış ortam
sıcaklığı.
■ [1-02] Düşük ortam sıcaklığında ayar noktası (Lo_Ti): dış
hava sıcaklığı, düşük ortam sıcaklığına (Lo_A) eşit veya
onun altında olduğunda hedef çıkış suyu sıcaklığı.
Düşük dış ortam sıcaklıklarında (yani, Lo_A) daha sıcak su
gerektiğinden, Lo_Ti değerinin Hi_Ti değerinden daha
yüksek olması gerektiğini unutmayın.
■ [1-03] Yüksek ortam sıcaklığında ayar noktası (Hi_Ti): dış
hava sıcaklığı, yüksek ortam sıcaklığına (Hi_A) eşit veya
onun üstünde olduğunda hedef çıkış suyu sıcaklığı.
Daha yüksek dış ortam sıcaklıklarında (yani, Hi_A) daha
düşük sıcaklıktaki su yeterli olacağından, Hi_Ti değerinin
Lo_Ti değerinden daha düşük olması gerektiğini unutmayın.
■ Soğutma işlemi için saha ayarları
■ [1-05] Soğutma fonksiyonu etkinleştirme (1)/ iptal etme için
hava durumuna bağlı (0)
■ [1-06] Düşük ortam sıcaklığı (Lo2_A): düşük dış hava
sıcaklığı.
■ [1-07] Yüksek ortam sıcaklığı (Hi2_A): yüksek dış ortam
sıcaklığı.
■ [1-08] Düşük ortam sıcaklığında ayar noktası (Lo2_Ti): dış
hava sıcaklığı, düşük ortam sıcaklığına (Lo2_A) eşit veya
onun altında olduğunda hedef çıkış suyu sıcaklığı.
Düşük dış ortam sıcaklıklarında (yani, Lo2_A) daha az soğuk
su yeterli olduğundan, Lo2_Ti değerinin Hi2_Ti değerinden
daha yüksek olması gerektiğini unutmayın.
■ [1-09] Yüksek ortam sıcaklığında ayar noktası (Hi2_Ti): dış
ortam sıcaklığı, yüksek ortam sıcaklığına (Hi2_A) eşit veya
daha düşükse hedef çıkış suyu sıcaklığı.
Daha yüksek dış ortam sıcaklıklarında (yani, Hi2_A) daha
soğuk su gerektiğinden, Hi2_Ti değerinin Lo2_Ti değerinden
daha yüksek olması gerektiğini unutmayın.

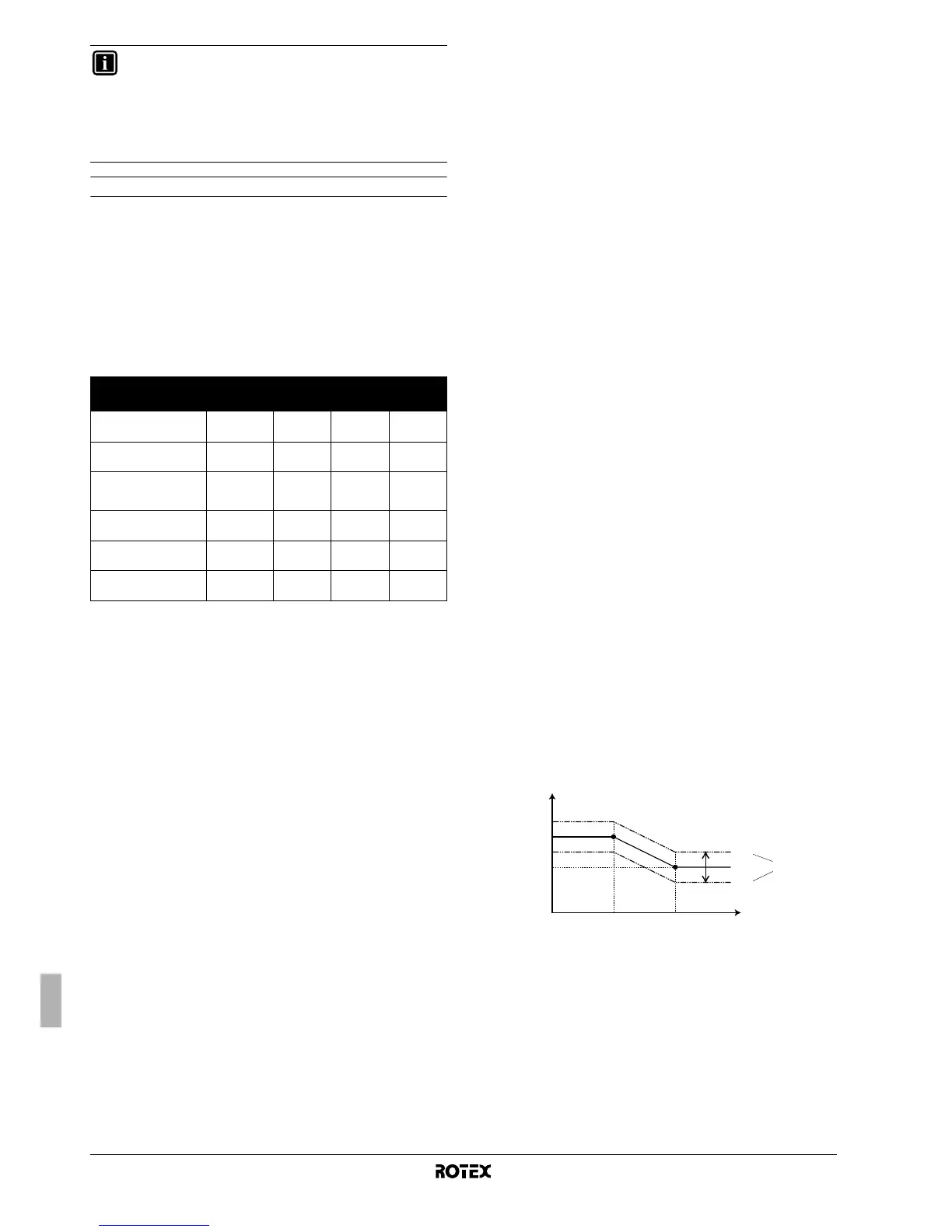

T
t
Hedef su sıcaklığı
T
A
Ortam (dış) sıcaklığı
Shift value Öteleme değeri
BİLGİ
■ Sevkiyat öncesinde, ayar değerleri "8.10. Saha
ayarları tablosu", sayfa 38 altında gösterilen şekilde
ayarlanmıştır.
■ SAHA AYAR MODUNDAN çıkıldığında ünite kendisini
başlangıç durumuna getirirken kullanıcı arayüzü LCD
ekranında "88" görüntülenebilir.
Düğme
İzin seviyesi
1 2 3
Sessiz mod düğmesi
s
çalıştırıla
bilir
——
Hava durumuna bağlı
ayar noktası düğmesi
ba
çalıştırıla
bilir
——
Program zamanlayıcı
etkin/etkin değil
düğmesi
pr
çalıştırıla
bilir
çalıştırıla
bilir
—
Programlama düğmesi
<
çalıştırıla
bilir
——
Zaman ayar düğmeleri
pfi
pfj
çalıştırıla
bilir
——
Kontrol/test işletimi
düğmesi
z
çalıştırıla
bilir
——
Lo_Ti
Lo2_Ti
Lo_A
Lo2_A
Hi_A
Hi2_A
T
A
T
t
+ 05
00
– 05
Hi_Ti
Hi2_Ti
Shift value
