RKHBH/X016BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62576-3 – 10.2010
Montaj kılavuzu
5

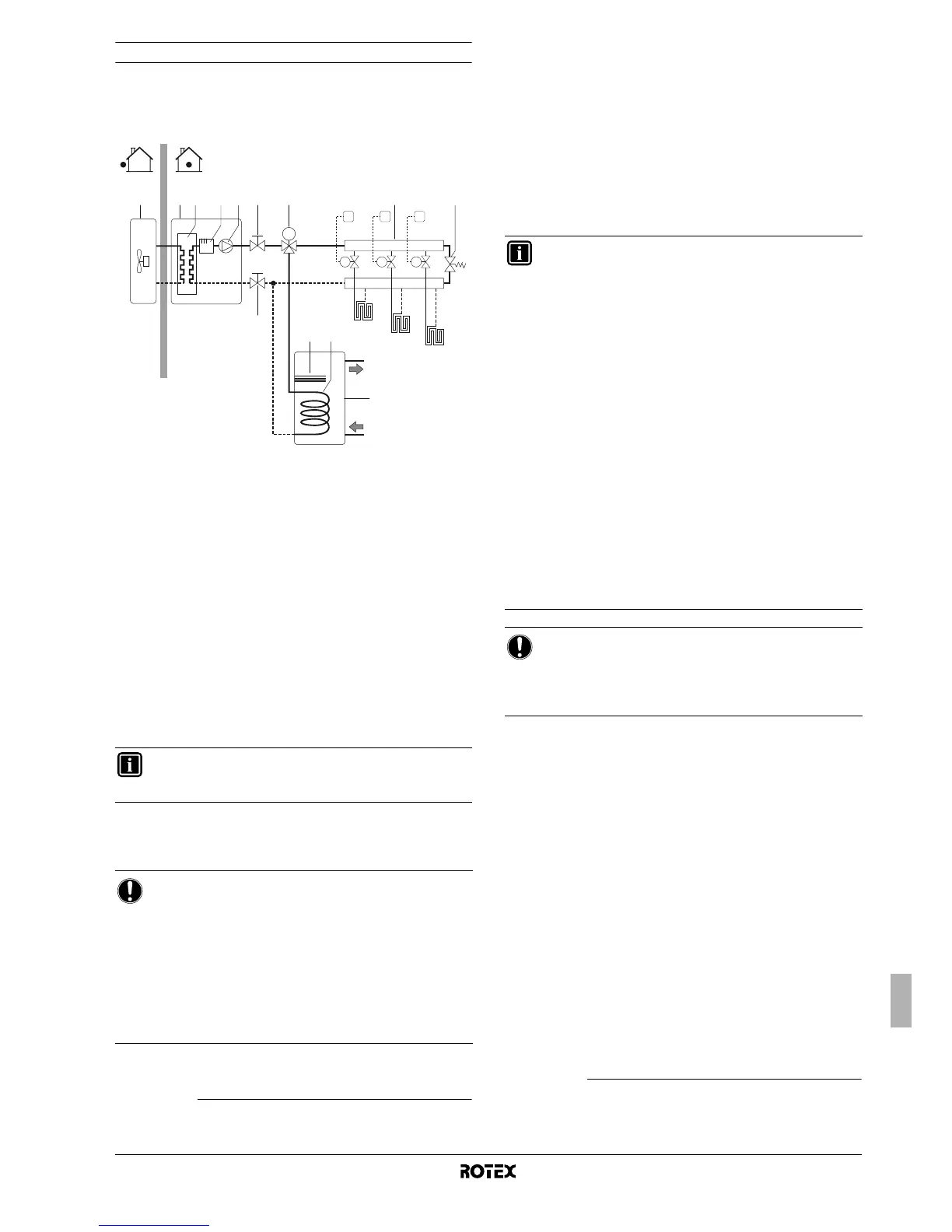

Uygulama 2
İç üniteye bağlı oda termostatı olmayan yalnız hacim ısıtma
uygulaması. Odaların sıcaklığı her bir su devresinde bulunan bir
vana vasıtasıyla kontrol edilir. Kullanım sıcak suyu, iç üniteye bağlı
olan kullanım sıcak suyu deposu üzerinden sağlanır.
1 Dış ünite
2 İç ünite
3 Isı eşanjörü
4 Yardımcı ısıtıcı
(1)
5 Pompa
6 Kesme vanası
7 Motorlu 3 yollu vana (sahada tedarik edilir)
8 Kolektör (sahada tedarik edilir)
9 Baypas vanası (sahada tedarik edilir)
10 Kullanım sıcak suyu deposu (opsiyonel)
11 Destek ısıtıcı
(2)
12 Isı eşanjörü serpantini
FHL1...3 Zeminden ısıtma devresi
T1...3 Ayrı oda termostatı (opsiyonel)
M1...3 Alttan ısıtma devresini kontrol etmek için ayrı motorlu vana
(sahada tedarik edilir)
Pompa işletimi
İç üniteye (2) termostat bağlı değilken, pompa (5) ya iç ünite devrede
olduğu sürece yada istenen su sıcaklığına erişilene kadar çalışmak
üzere düzenlenebilir.
Hacim ısıtma
Dış ünite(1), kullanıcı arayüzü üzerinde ayarlanan hedef çıkış suyu
sıcaklığına erişmek için çalışacaktır.
Kullanım suyu ısıtma
Kullanım sıcak suyu ısıtma modu (kullanıcı tarafından manüel olarak
veya bir program zamanlayıcı kullanılarak) etkin duruma
getirildiğinde, hedef kullanım sıcak suyu sıcaklığı, ısı eşanjör
serpantini ile elektrikli destek ısıtıcı
(3)
veya yardımcı ısıtıcının
(4)
birlikte kullanılmasıyla elde edilir.
Kullanım sıcak suyunun sıcaklığı kullanıcının düzenlediği ayar
noktasının altına düştüğünde, kullanım sıcak suyu 3 yollu vana
çalıştırılarak ısı pompası vasıtasıyla ısıtılacaktır. Kullanım sıcak suyu
ihtiyacının büyük olması veya sıcaklık ayarının yüksek olması
halinde, destek ısıtıcı (11)
(5)
veya yardımcı ısıtıcı (4)
(6)
ilave ısıtma
sağlayabilir.
(1) Elektrikli destek ısıtıcısı olmayan depolar (RKHTS) için, kullanım suyu
ısıtma modunda yardımcı ısıtıcı kullanılır.
(2) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
BİLGİ
Pompa konfigürasyon ayrıntıları, "8.3. Pompa işletim
konfigürasyonu", sayfa 23 konusunda bulunabilir.
BİLDİRİM
Her bir hacim ısıtma çevrimindeki (FHL1..3) sirkülasyon
uzaktan kumandalı vanalarla (M1..3) kontrol edildiğinde,
akış anahtarlı güvenlik aygıtının devreye girmesini
önlemek için bir baypas vanasının (9) olması önemlidir.
Baypas vanası, "6.7. Su borularının döşenmesi", sayfa 14
konusunda belirtilen minimum su akışının her zaman
garanti edileceği şekilde seçilmelidir.
Baypas vanası tarafından kontrol edilen bir basınç farkı
seçilmesi önerilir.
M
FHL1
FHL2
FHL3
M1
T1
M2
T2
M3
T3
10
11 12
9
645321
6
7 8
(3) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
(4) Yalnızca elektrikli destek ısıtıcısı olmayan depolar (RKHTS) için geçerlidir.
(5) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
(6) Yalnızca elektrikli destek ısıtıcısı olmayan depolar (RKHTS) için geçerlidir.
BİLGİ
Yalnızca RKHW* için:
■ Dış ortam sıcaklıklarının düşük ve hacim ısıtma
talebinin yüksek olması durumunda, iç ünite, kullanım
sıcak suyunun destek ısıtıcı tarafından bağımsız
olarak ısıtılması için yapılandırılabilir. Böylece, ısı
pompası hacim ısıtma işlevi için tam kapasitede
kullanılabilir.
■ Düşük dış ortam sıcaklıkları için kullanım sıcak suyu
deposu yapılandırmalarıyla ilgili daha ayrıntılı bilgi
için, bkz. "8.9. Saha ayarları", sayfa 25, saha ayarları
[5-02] - [5-04].
Yalnızca RKHTS modelinde:
■ Dış ortam sıcaklıklarının düşük ve hacim ısıtma
talebinin yüksek olması durumunda, iç ünite, kullanım
sıcak suyunun aynı anda hem ısı pompası, hem de
yardımcı ısıtıcı tarafından ısıtılması için
yapılandırılabilir. Böylece, hacim ısıtma kesintileri
minimuma düşürülmüş olur.
■ Düşük dış ortam sıcaklıkları için kullanım sıcak suyu
deposu yapılandırmalarıyla ilgili daha ayrıntılı bilgi
için, bkz. "8.9. Saha ayarları", sayfa 25, saha ayarları
[5-02] - [5-04].
BİLDİRİM
Doğru saha ayarlarının aktif olduğundan veya ilgili depo
tipine göre seçildiğinden emin olun. Daha ayrıntılı bilgi için,
"[4] Yardımcı/destek ısıtıcı çalışma ve hacim ısıtma
kapanma sıcaklığı", sayfa 27'deki saha ayarlarına bakın.
