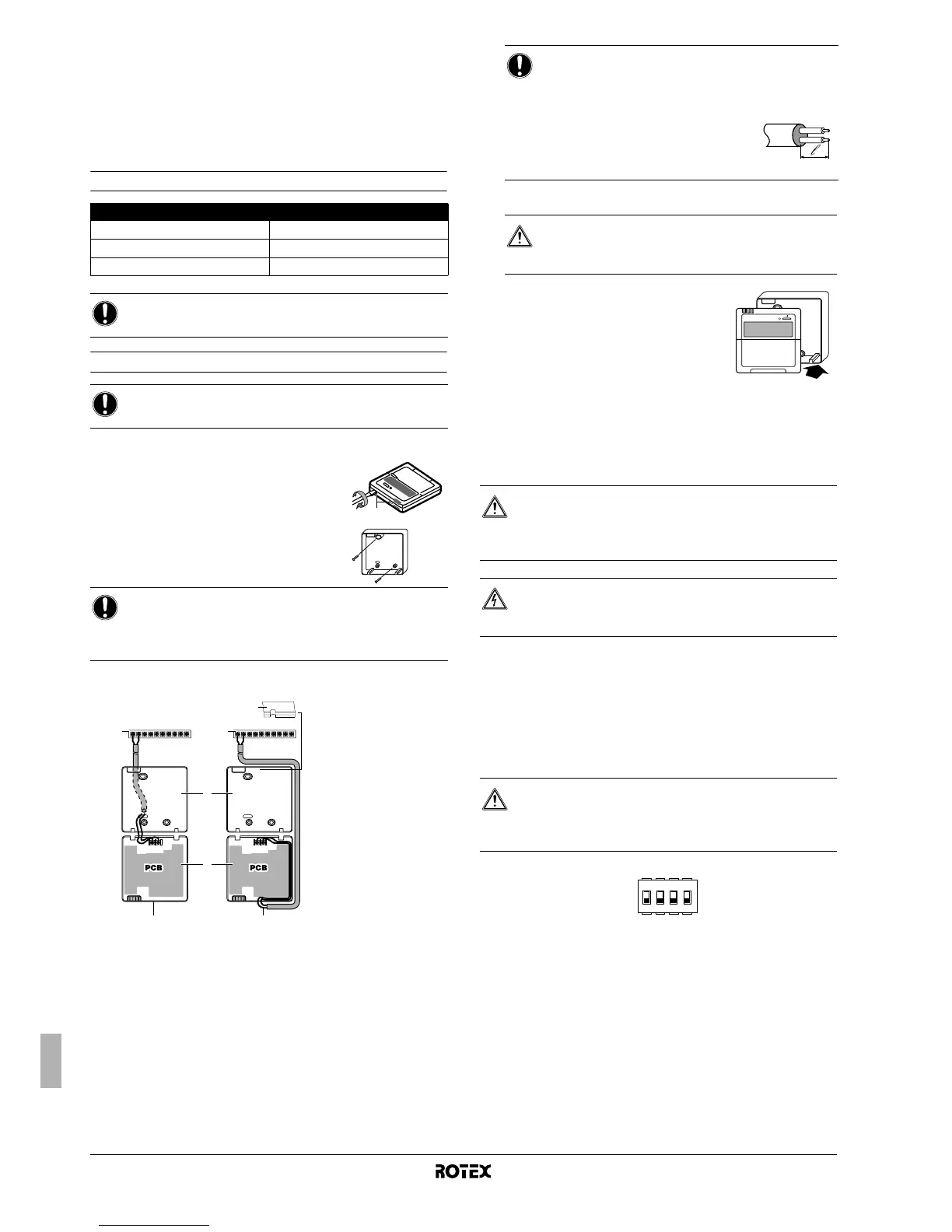

7.4. Cambio de ubicación del controlador digital
El controlador digital viene ubicado desde fábrica en la unidad
interior. (Consulte "5.2. Componentes principales" en la página 10
para conocer la posición real). Si es necesario, se puede cambiar la
ubicación del controlador digital.
Tenga en cuenta que sólo se puede conectar 1 controlador digital
a la unidad interior.
Especificaciones del cable
Montaje
1 Retire el panel frontal del controlador digital.
Inserte el destornillador ranurado en las
ranuras (1) del panel trasero del controlador
digital y extraiga el panel delantero del
controlador digital.
2 Fije el controlador digital sobre una
superficie plana.
3 Instale el cableado de la unidad.
1 Unidad
2 Panel trasero del controlador digital
3 Panel delantero del controlador digital
4 Cableado desde la parte posterior
5 Cableado desde la parte superior
6 Practique una ranura en la pieza para pasar los cables,
valiéndose de unos alicates, etc.
Conecte los terminales en la parte superior del panel delantero
del controlador digital y los terminales del interior de la unidad
(P1 a 16, P2 a 16a).
4 Reponga la parte superior del controlador digital.
Empiece la colocación por las pinzas de
la parte de abajo.
8. ARRANQUE Y CONFIGURACIÓN
El instalador debería configurar la unidad interior para ajustarla al
entorno de instalación (clima exterior, accesorios instalados, etc.),
así como a los conocimientos del usuario.
8.1. Descripción general de los ajustes del
interruptor DIP
El interruptor DIP SS2 está ubicado en la tarjeta de circuito impreso
del cuadro de interruptores (véase "5.3. Componentes principales de
la caja de conexiones" en la página 11) y permite configurar la
instalación del depósito de agua sanitaria, la conexión del termostato
de la habitación y el funcionamiento de la bomba.
Especificaciones del cable Valor
Tipo 2 hilos
Sección 0,75-1,25 mm
2
Longitud máxima 500 m
AVISO
El cableado de conexión no viene incluido.
AVISO
El controlador digital debe montarse en el interior.
AVISO
Tenga la precaución de no deformar la parte inferior del
controlador digital por apretar demasiado los tornillos de
montaje.
1
P1P2
1
1
6
2
3
4 5
P1P2
16a
16
16a
16
AVISO
■ Cuando instale los cables, tienda éstos lejos del
cableado de alimentación para evitar la
recepción de ruido eléctrico (ruido externo).
■ Retire el blindaje exterior de la
parte de cable que ha de pasar
al interior de la caja del
controlador digital ( l ).
PRECAUCIÓN
Tenga cuidado de no pellizcar ningún cable durante la
colocación.
PRECAUCIÓN
Es importante que el instalador lea toda la información de
este capítulo en el orden correcto y que el sistema se
configure debidamente.
PELIGRO: DESCARGA ELÉCTRICA
Consulte "2. Precauciones generales de seguridad" en la
página 2.
ADVERTENCIA
Apague la alimentación antes de abrir el panel de
mantenimiento de la caja de interruptores y realizar
cambios en la configuración del interruptor DIP.
1
4321
ONOFF
To Next Page
