RKHBH/X016BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62576-2 – 10.2010
Manual de instalação
7
Funcionamento da bomba
Sem nenhum termóstato ligado à unidade de interior (2), a bomba
(5) pode ser configurada para trabalhar enquanto a unidade de
interior estiver ligada ou até ser alcançada a temperatura pretendida
para a água.
Climatização (aquecimento e refrigeração)
Conforme a estação do ano, o cliente deve escolher aquecimento ou
refrigeração na interface de utilizador da unidade de interior.
A unidade de exterior (1) funcionará em modo de aquecimento ou de
refrigeração, para alcançar a temperatura pretendida para a saída
de água.
Com a unidade no modo de aquecimento, é aberta a válvula de
2 vias (7). A água quente é fornecida quer aos ventilo-convectores,
que aos circuitos de aquecimento do piso.
Com a unidade no modo de refrigeração, a válvula de 2 vias (7)
fecha-se, para evitar que a água fria percorra os circuitos de
aquecimento do piso (FHL).
A determinação do funcionamento (ligar ou desligar o aquecimento
ou a refrigeração) é efectuada pela interface de utilizador da unidade
de interior.
Instalação 5
Aquecimento ambiente com uma caldeira auxiliar (funcionamento
alternado)
Aplicação de aquecimento ambiente através da unidade de interior
Rotex ou de uma caldeira auxiliar ligada ao sistema. A decisão entre
a utilização da unidade de interior RKHB* ou da caldeira
é conseguida por um contacto auxiliar ou um contacto controlado
pela unidade de interior RKHB*.
Este contacto auxiliar pode, por exemplo, ser um termóstato
associado à temperatura exterior, um contacto do contador de
electricidade, um contacto activado manualmente, etc. Consulte
"Ligações eléctricas locais, configuração A" na página 7.
O contacto controlado pela unidade de interior
RKHB*
(também
chamado de "sinal de permissão para a caldeira auxiliar")
é determinado pela temperatura exterior (termístor situado na unidade
de exterior). Consulte a "Ligações eléctricas locais, configuração B"
na página 8.
O funcionamento bivalente apenas é possível para o processo de
aquecimento ambiente, não para aquecimento de água doméstica.
A água quente doméstica, em tal instalação, é sempre fornecida pelo
tanque de água quente doméstica, que está ligado à unidade de
interior Rotex.

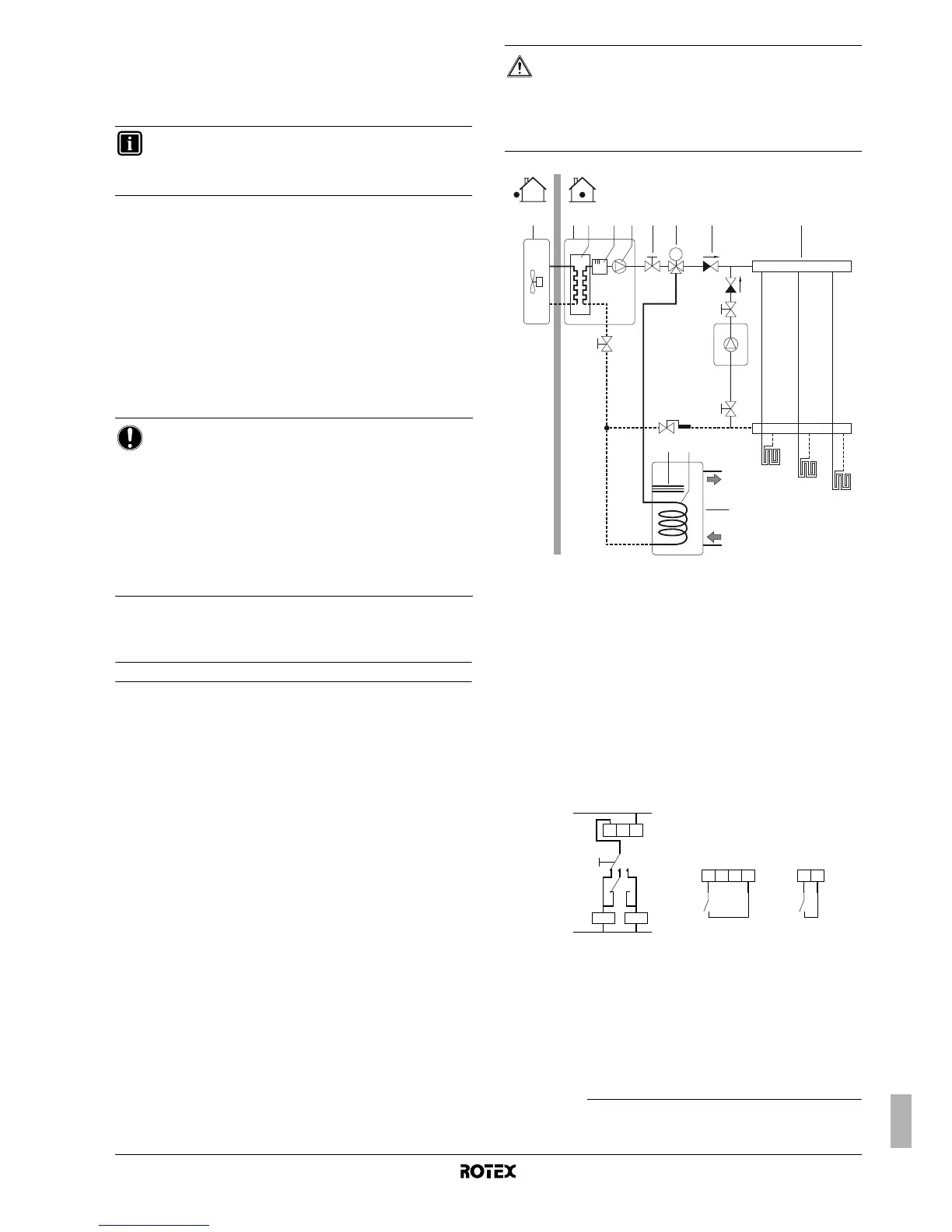

A caldeira auxiliar tem de ser integrada nas tubagens e nas ligações
eléctricas locais, conforme indicado nas figuras que se seguem.
1 Unidade de exterior
2 Unidade de interior
3 Permutador de calor
4 Aquecedor de reserva
(1)
5 Bomba
6 Válvula de fecho
7 Válvula de 3 vias motorizada (fornecimento local)
8 Válvula de retenção (fornecimento local)
9 Válvula de fecho (fornecimento local)
10 Colector (fornecimento local)
11 Caldeira (fornecimento local)
12 Válvula-aquastato (fornecimento local)
13 Tanque de água quente doméstica (opcional)
14 Aquecedor de apoio
(2)
15 Serpentina do permutador de calor
FHL1...3 Circuito de aquecimento do piso
Ligações eléctricas locais, configuração A
B
TI
Entrada do termóstato da caldeira
A Contacto auxiliar (normalmente fechado)
H Termóstato de ambiente, solicitação de aquecimento
(opcional)
K1A Relé auxiliar para activação da unidade RKHB*
(fornecimento local)
K2A Relé auxiliar para activação da caldeira
(fornecimento local)
INFORMAÇÕES
Para obter mais pormenores acerca da configuração da
bomba, consulte "8.3. Configuração do funcionamento da
bomba" na página 24.
AVISO
■ Se fechar vários circuitos do sistema através de
válvulas controladas à distância, pode ser necessário
instalar uma válvula de derivação (10) para evitar
a activação do fluxóstato de segurança. Consulte
também "Instalação 2" na página 5.
■ A ligação eléctrica da válvula de 2 vias (7) é diferente
para uma válvula NC (normalmente fechada) e para
uma válvula NO (normalmente aberta)! Certifique-se
de que liga os terminais com os números correctos,
como se pormenoriza no diagrama de ligações.
CUIDADO
■ Certifique-se de que a caldeira e a integração da
mesma no sistema estão em conformidade com
a legislação aplicável.
■ A Rotex não pode ser responsabilizada por situações
incorrectas ou inseguras no sistema da caldeira.
(1) No tanque sem aquecedor eléctrico de apoio (RKHTS), será utilizado o
aquecedor de reserva no modo de aquecimento da água doméstica.
(2) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).
M
FHL1
FHL2
FHL3
8
8
9
9
12
11
6
104532
1
6 7
13
14
15
123 4
K1A
K1A K2A
X
Y
K2A
B
TI
L
N
RKHB*/auto
/ Boiler
A
RKHB*
X2M
H
Com
