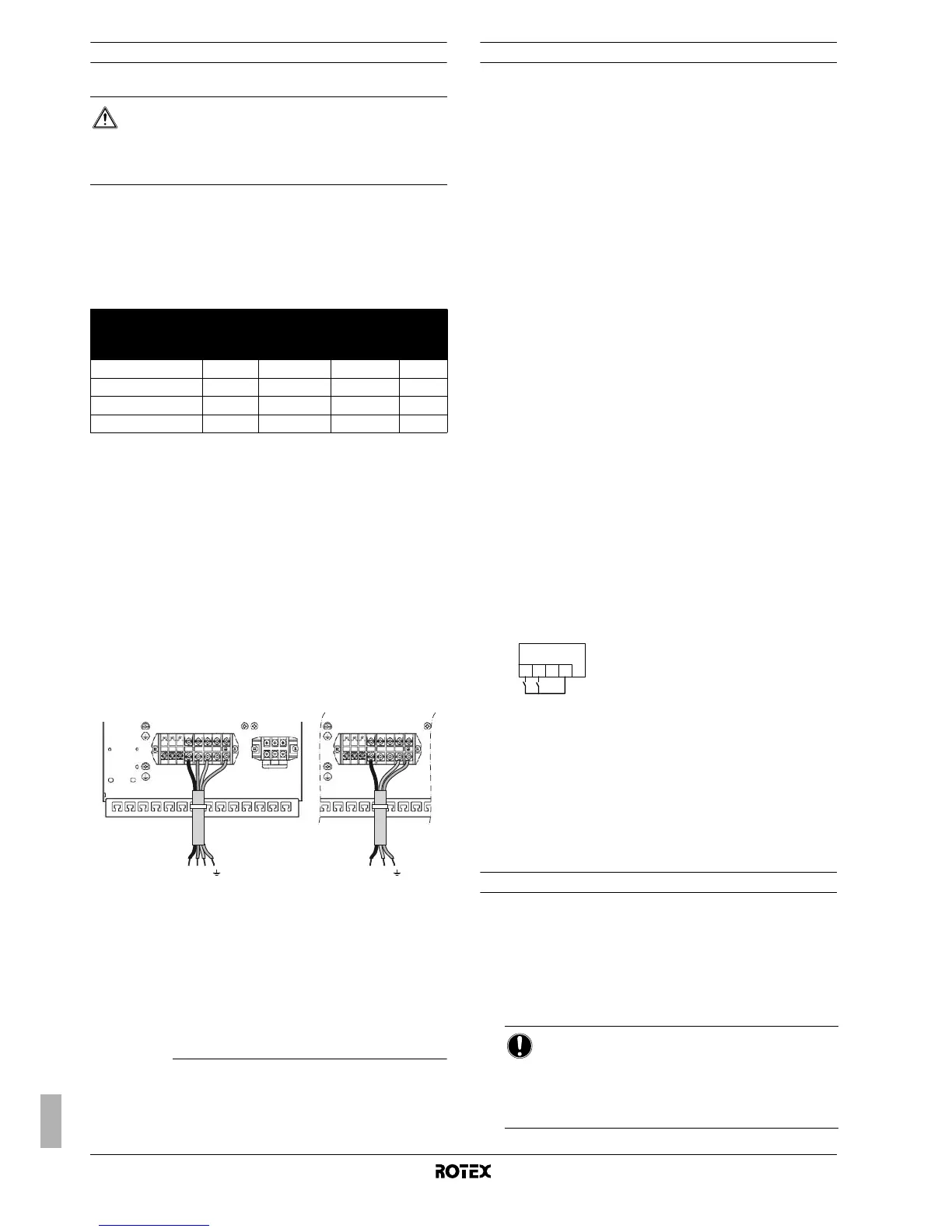

Manual de instalação
20
RKHBH/X016BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62576-2 – 10.2010
Ligação da fonte de alimentação do aquecedor de reserva
Requisitos para os cabos e circuitos de alimentação
Este circuito de alimentação tem de estar protegido pelos dispositivos
de segurança exigidos de acordo com a legislação aplicável.
Seleccione o cabo de alimentação em conformidade com
a legislação aplicável. A tabela que se segue indica a corrente
máxima no circuito do aquecedor de reserva.
(1) (2)
Procedimento
1 Utilizando o cabo adequado, ligue o circuito de alimentação ao
disjuntor principal, conforme se indica no esquema eléctrico
e na imagem que se segue.
2 Ligue o condutor de terra (amarelo e verde) ao parafuso de
terra, no terminal X1M.
3 Utilizando baraços, fixe o cabo aos apoios, para evitar forças de
tracção.
Nota: só são apresentadas as ligações locais relevantes.
Ligação do cabo do termóstato
A ligação do cabo do termóstato depende da aplicação concreta.
Consulte também "3.4. Exemplos de aplicações habituais" na
página 4 e "8.2. Configuração da instalação do termóstato
de ambiente" na página 24, para obter mais informações e opções
de configuração relativas ao funcionamento da bomba em
combinação com um termóstato de ambiente.
Requisitos do termóstato
■ Fonte de alimentação: 230 V CA ou por bateria
■ Tensão nos contactos: 230 V.
Procedimento
1 Ligue o cabo do termóstato aos terminais correctos, conforme
consta do esquema eléctrico e do manual de instalação do kit
de termóstato de ambiente.
2 Utilizando baraços, fixe o cabo aos apoios, para evitar forças de
tracção.
3 Regule o interruptor de configuração SS2-3 na placa de circuito
impresso para ON. Para mais informações, consulte
"8.2. Configuração da instalação do termóstato de ambiente" na
página 24.
Ligação dos contactos do primeiro e segundo pontos de
regulação
A ligação de um contacto de ponto de regulação apenas é relevante
caso se active o contacto do ponto de regulação duplo.
Consulte também "3.4. Exemplos de aplicações habituais" na
página 4 e "Controlo por ponto de regulação duplo" na página 34.
Requisitos dos contactos
O contacto deve ser isento de tensão, capaz de assegurar 230 V
(100 mA).
Procedimento
1 Ligue os contactos do primeiro e segundo pontos de regulação
aos bornes adequados, conforme apresentado na imagem
seguinte
2 Utilizando braçadeiras, fixe os cabos aos apoios, para evitar
forças de tracção.
3 Conforme o funcionamento necessário da bomba, regule os
interruptores de configuração SS2-3 e a regulação local [F-00].
Consulte "8.3. Configuração do funcionamento da bomba" na
página 24 e a regulação local [F-00] em "[F] Configuração de
opções" na página 39.
Ligação dos cabos de controlo das válvulas
Requisitos das válvulas
■ Fonte de alimentação: 230 V CA
■ Corrente máxima de funcionamento: 100 mA
Ligação eléctrica da válvula de 2 vias
1 Utilizando o cabo adequado, ligue o cabo de controlo da válvula
ao terminal X2M, como consta do diagrama de ligações.
CUIDADO
Utilize um circuito de alimentação dedicado para
o aquecedor de reserva e para o aquecedor de apoio
(a)
.
Nunca utilize um circuito de alimentação partilhado com
outro aparelho eléctrico.
(a) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).
(1) Norma técnica europeia/internacional que estabelece limites para as
correntes harmónicas produzidas por equipamentos ligados a sistemas
públicos de baixa tensão, com corrente de entrada de >16 A e ≤75 A por
fase.
(2) Norma técnica europeia/internacional que regula os limites a alterações
de tensão, flutuações de tensão e intermitências, nos sistemas públicos
de distribuição de energia eléctrica a baixa tensão, para equipamentos
com corrente nominal de ≤75 A.
Modelos de unidades
de interior
Capacidad
e do
aquecedor
de reserva
Tensão
nominal do
aquecedor de
reserva
Corrente
máxima de
funcionament
o
Z
max
(Ω)
RKHB*016BB3V3 3 kW 1x 230 V 13 A —
RKHB*016BB6V3
(a) (b)
(a) Este equipamento está conforme à norma EN/IEC 61000-3-12
(1)
(b) Este equipamento está conforme à norma EN/IEC 61000-3-11
(2)
, desde que a
impedância do circuito Z
sys
seja igual ou inferior a Z
max
no ponto de interligação
entre a fonte de alimentação do utilizador e o sistema público. É
responsabilidade do instalador (ou do utilizador do equipamento) certificar-se,
contactando se necessário o operador da rede de distribuição, que o
equipamento apenas é ligado a uma fonte de energia com impedância do
circuito Z
sys
igual ou inferior ao valor Z
max
.
6 kW 1x 230 V 26 A 0.29
RKHB*016BB6WN 6 kW 3x 400 V 8.6 A —
RKHB*016BB9WN 9 kW 3x 400 V 13 A —
3x 400 V 1x 230 V
L1 N
L1 L2 L3 N L1 N
X1M X1M
X3M
L1 L2 L3
AVISO
A ligação eléctrica difere entre válvulas NC
(normalmente fechadas) e NO (normalmente
abertas). Certifique-se de que liga os terminais com
os números correctos, como consta do diagrama de
ligações e das figuras que se seguem.
X2M
SP1SP2
123
4
SP1 Contacto do primeiro ponto de regulação
SP2 Contacto do segundo ponto de regulação
