RKHBH/X016BB
Unidad interior para sistema de bomba de calor de aire-agua
4PW62576-2 – 10.2010
Manual de instalación
46
Ajustes de campo
Ajustes de campo de secado del revestimiento en calefacción
radiante:
■ [F-05] Selección de número de acción
■ [F-06] Punto de referencia de calefacción de número de acción
seleccionado [F-05]
■ [F-07] Hora del número de acción seleccionado [F-05] (pasos
de 12 horas)
■ [F-08] Programa de secado del revestimiento en calefacción
radiante activado (1)/desactivado (0)
■ [F-09] (Sólo lectura) Último número de acción ejecutado
Si se ejecuta un "programa de secado del revestimiento en
calefacción radiante" correctamente, [F-09] tendrá el valor 21.
Preparación
■ Cada acción se ejecuta con un punto de referencia de calefacción
programado a una hora programada (pasos de 12 horas).
■ Pueden programarse como máximo 20 acciones diferentes.
■ El programa se activa en la prueba de funcionamiento.
■ Si el programa se interrumpe por un error o una operación
apagada o un fallo de alimentación, aparecerá el código de
error U3.
Para solucionar los códigos de error consulte "11.3. Códigos de
error" en la página 50.
Procedimiento

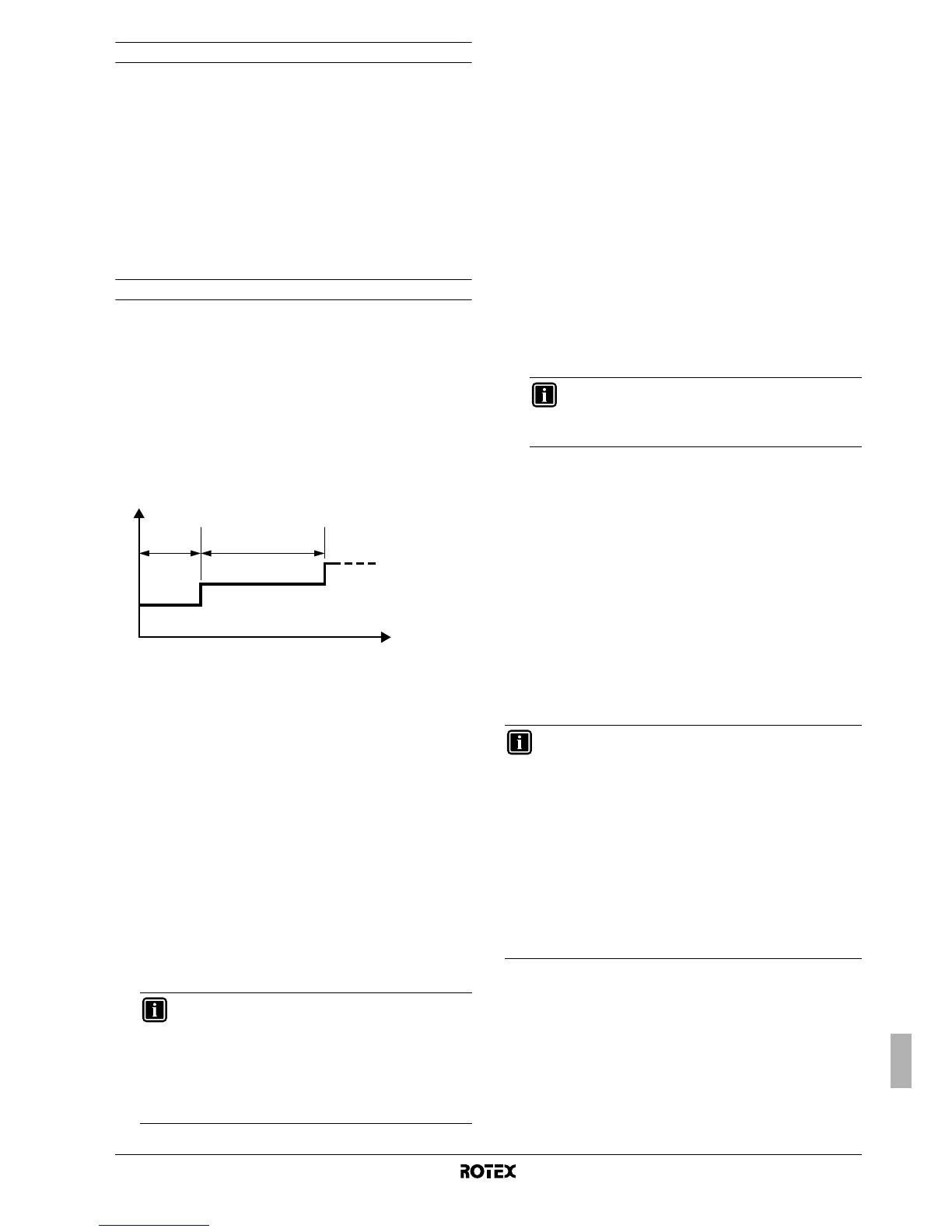

Ejemplo de programa:
H Punto de referencia de calefacción
t Tiempo
(1) Número de acción 1
(2) Número de acción 2
1 Ajustes de campo definidos
■ Las diferentes acciones de campo se programan de la forma
siguiente:
(consulte "8.9. Ajustes de campo" en la página 26 para
modificar los ajustes de campo)
1 Ajustado en [F-05] (número de acción), la acción que se
programará, por ejemplo 1.
Guarde el nuevo valor ajustado pulsando el botón pr.
2 Ajustado en [F-06] (Punto de referencia de calefacción de
número de acción seleccionado [F-05]), por ejemplo 25°C.
Guarde el nuevo valor ajustado pulsando el botón pr.
3 Ajustado en [F-07] (Hora de número de acción seleccionado
[F-05]), por ejemplo 24 horas.
Guarde el nuevo valor ajustado pulsando el botón pr.
4 Repita los pasos del 1 al 3 para programar todas las acciones.
■ Consulte las diferentes acciones para confirmar los valores
de ajuste correctos, de la forma siguiente:
(consulte "8.9. Ajustes de campo" en la página 26 para
modificar los ajustes de campo)
1 Ajustado en [F-05] (número de acción), la acción que se
consultará, por ejemplo 1.
Guarde el nuevo valor ajustado pulsando el botón pr.
2 Consulte [F-06] (Punto de referencia de calefacción de
número seleccionado [F-05])
3 Consulte [F-07] (Tiempo de número seleccionado [F-05]),
por ejemplo 24 horas.
4 Repita los pasos del 1 al 3 para consultar todas las acciones.
■ Active el "programa de secado del revestimiento en
calefacción radiante" de la forma que sigue:
1 Ajustado en [F-08] (programa de secado del revestimiento en
calefacción radiante activado/desactivado) en 1 (activado).
2 Cuando finalice, pulse el botón z para salir del MODO DE
AJUSTE DE CAMPO.
2 Activar
1 Pulse el botón z 4 veces para visualizar el símbolo t.
2 Para iniciar el "programa de secado del revestimiento en
calefacción radiante" pulse el botón y.
3 El "programa de secado en calefacción radiante" empezará
y aparecerá la acción y el ajuste de temperatura del número
de acción 1. También aparecerá el icono e.
3 Durante la activación
El programa de secado en calefacción radiante ejecutará
automáticamente todas las acciones programadas.
4 Finalizar
1 Una vez ejecutadas todas las acciones, el programa se
detendrá automáticamente apagando la unidad y desaparecerá
el icono t.
2 Una vez completado el (programa de secado en calefacción
radiante), el valor de [F-09] será 21.
INFORMACIÓN
■ Las acciones no definidas no se programarán, ya
que en estas acciones el tiempo [F-07] equivale
a 0 horas por defecto.
■ Por tanto, si se programan demasiadas acciones
y hay que reducir la cantidad, ajuste el tiempo en
[F-07] en 0 horas en las acciones que no deban
ejecutarse.
[F-07]=24 h
[F-07]=48 h
[F-06]=25°C [F-06]=35°C
(1)(2)
(1)
(2)
t
H
INFORMACIÓN
La activación del "programa de seca-do del
revestimiento en calefacción radiante" es similar al
inicio de la prueba de funcionamiento.
INFORMACIÓN
■ Si el programa se interrumpe por un error o una
operación apagada o un fallo de alimentación,
aparecerá el error U3.
Para resolver los códigos de error, consulte
"11.3. Códigos de error" en la página 50.
En este caso, [F-09] (Último número de acción
ejecutado) contendrá la última acción ejecutada.
■ [F-08] El "Programa de secado del revestimiento en
calefacción radiante activado (1)/desactivado (0)"
siempre está ajustado en 0 (desactivado) cuando se
ha iniciado un programa una vez. Por tanto, si debe
iniciarse un programa de secado del revestimiento en
calefacción radiante por segunda vez, hay que volver
a definir [F-08].
