Installationsanleitung
10
RKHBH/X016BB
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62576-1 – 10.2010
4. ZUBEHÖR
4.1. Zubehörteile, die mit der Inneneinheit geliefert
werden
Siehe Abbildung 1
1 Installationsanleitung
2 Betriebsanleitung
3 Absperrventil
4 Schaltplan-Aufkleber (Innenseite der Abdeckung von der
Inneneinheit)
5 Befestigungsschraube für die Abdeckung der Inneneinheit
6 Thermistor + Anschlusskabel (12 m)
5. DIE INNENEINHEIT IM ÜBERBLICK

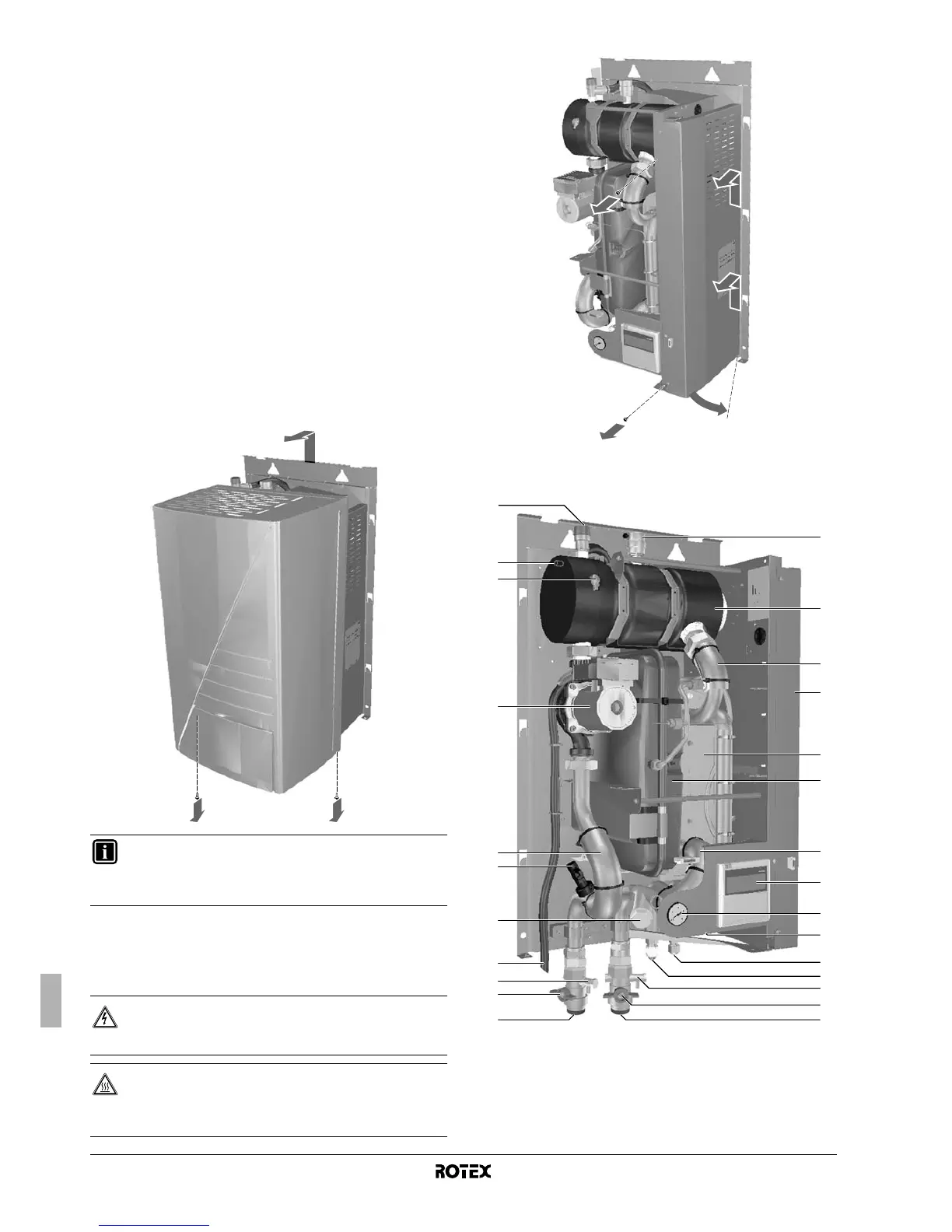

5.1. Öffnen der Inneneinheit
■ Durch die vordere Klappe der Inneneinheit-Abdeckung haben
Sie Zugriff auf das Manometer und die Bedienelemente.
■ Die Abdeckung der Inneneinheit kann durch Lösen der
2 unteren Schrauben und Losmachen der Abdeckung entfernt
werden.
■ Um Zugang zu den Komponenten des Schaltkastens zu
erhalten – z.B. um die bauseitige Verkabelung anzuschließen –
kann das Bedienfeld des Schaltkastens entfernt werden. Dazu
vorne die Schrauben lösen und dann das Bedienfeld des
Schaltkastens abheben.
5.2. Hauptkomponenten
INFORMATION
Achten Sie darauf, bei Montage der Abdeckung die
Abdeckung mit den Schrauben zu befestigen (die
Schrauben werden als Zubehör geliefert).
GEFAHR: STROMSCHLAG
Siehe "2. Allgemeine Sicherheitsvorkehrungen" auf
Seite 2.
GEFAHR: KONTAKT MIT ROHREN UND INTERNEN
BAUTEILEN VERMEIDEN.
Siehe "2. Allgemeine Sicherheitsvorkehrungen" auf
Seite 2.
