RKHBH/X016BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62576-2 – 10.2010
Manual de instalação
23

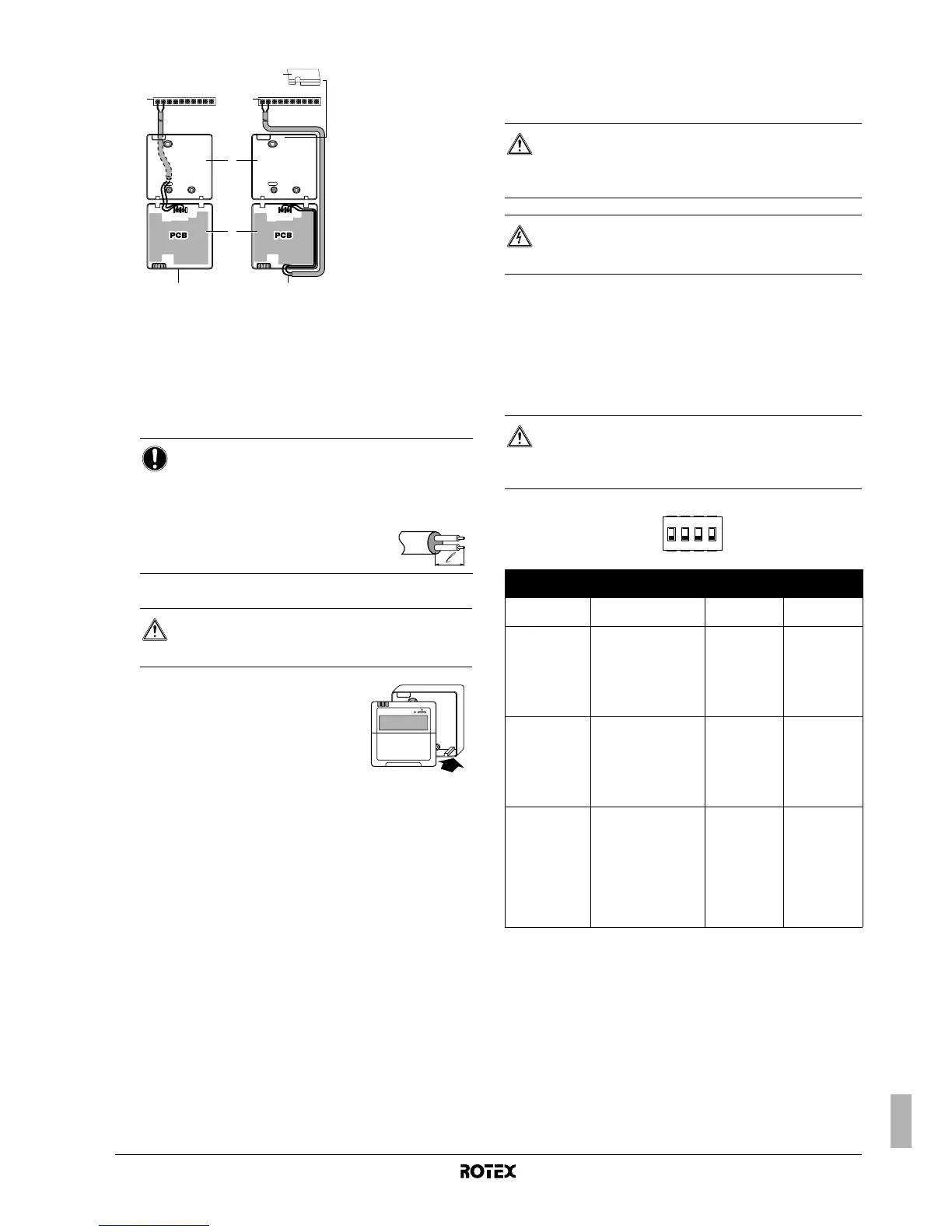

3 Ligue os cabos à unidade.
1 Unidade
2 Parte de trás do controlador digital
3 Parte da frente do controlador digital
4 Ligação por trás
5 Ligação por cima
6 Abra espaço para a passagem dos cabos, utilizando
um alicate ou outro instrumento.
Ligue os terminais por cima da parte frontal do controlador
digital e os terminais no interior da unidade (P1-16, P2-16a).
4 Reponha a parte superior do controlador digital.
Inicie a operação pelos encaixes do fundo.
8. ARRANQUE E CONFIGURAÇÃO
A unidade de interior deve ser configurada pelo instalador, de acordo
com o ambiente da instalação (clima, opções instaladas, etc.) e face
às características do utilizador.
8.1. Visão geral da regulação dos interruptores
de configuração
Os interruptores de configuração SS2 situam-se na placa de circuito
da caixa de distribuição (consulte "5.3. Componentes principais da
caixa de distribuição" na página 11) e permitem configurar
a instalação do tanque de água quente doméstica, a ligação do
termóstato da divisão e o funcionamento da bomba.
AVISO
■ Durante as ligações eléctricas, mantenha os fios
longe das ligações eléctricas da fonte de
alimentação, para evitar a comunicação de ruído
eléctrico (ruído externo).
■ Retire a blindagem, na parte que
tem de passar por dentro da
caixa do controlador digital ( l ).
CUIDADO
Tome o cuidado de não trilhar as ligações eléctricas
durante esta operação.
P1P2
1
1
6
2
3
4 5
P1P2
16a
16
16a
16
1
CUIDADO
É importante que todas as informações desta secção
sejam lidas em sequência pelo instalador e que o sistema
seja configurado em conformidade.
PERIGO: CHOQUE ELÉCTRICO
Consulte a "2. Precauções de segurança gerais" na
página 2.
ATENÇÃO
Desligue a fonte de alimentação antes de abrir o painel de
serviço da caixa de distribuição e efectuar alterações ao
estado dos interruptores de configuração.
Interruptores de
configuração, SS2
Descrição ON OFF
1 Não se aplica
ao instalador
— (Predefinição)
2 Instalação do tanque de
água quente doméstica
(consulte
"8.4. Configuração da
instalação do tanque de
água quente
doméstica" na
página 25)
Instalado Não instalado
(predefinição)
3 Ligação do termóstato
de ambiente
(consulte
"8.2. Configuração
da instalação do
termóstato
de ambiente" na
página 24)
Termóstato de
ambiente ligado
Não existe
nenhuma
ligação a um
termóstato
de ambiente
(predefinição)
4 Esta regulação
(a)
determina o modo
de funcionamento
da bomba de calor,
quando há pedidos
simultâneos de mais
aquecimento (ou
refrigeração) do
ambiente e de
aquecimento de
água doméstica.
(a) Apenas aplicável a interruptores de configuração 2 = ON.
Prioridade
a aquecimento/
refrigeração
Prioridade
à maior
exigência
(b)
(b) O modo de aquecimento/refrigeração ou de aquecimento de águas
domésticas pode ser restrito por um temporizador e/ou por
regulações locais (4, 5, 8).
4321
