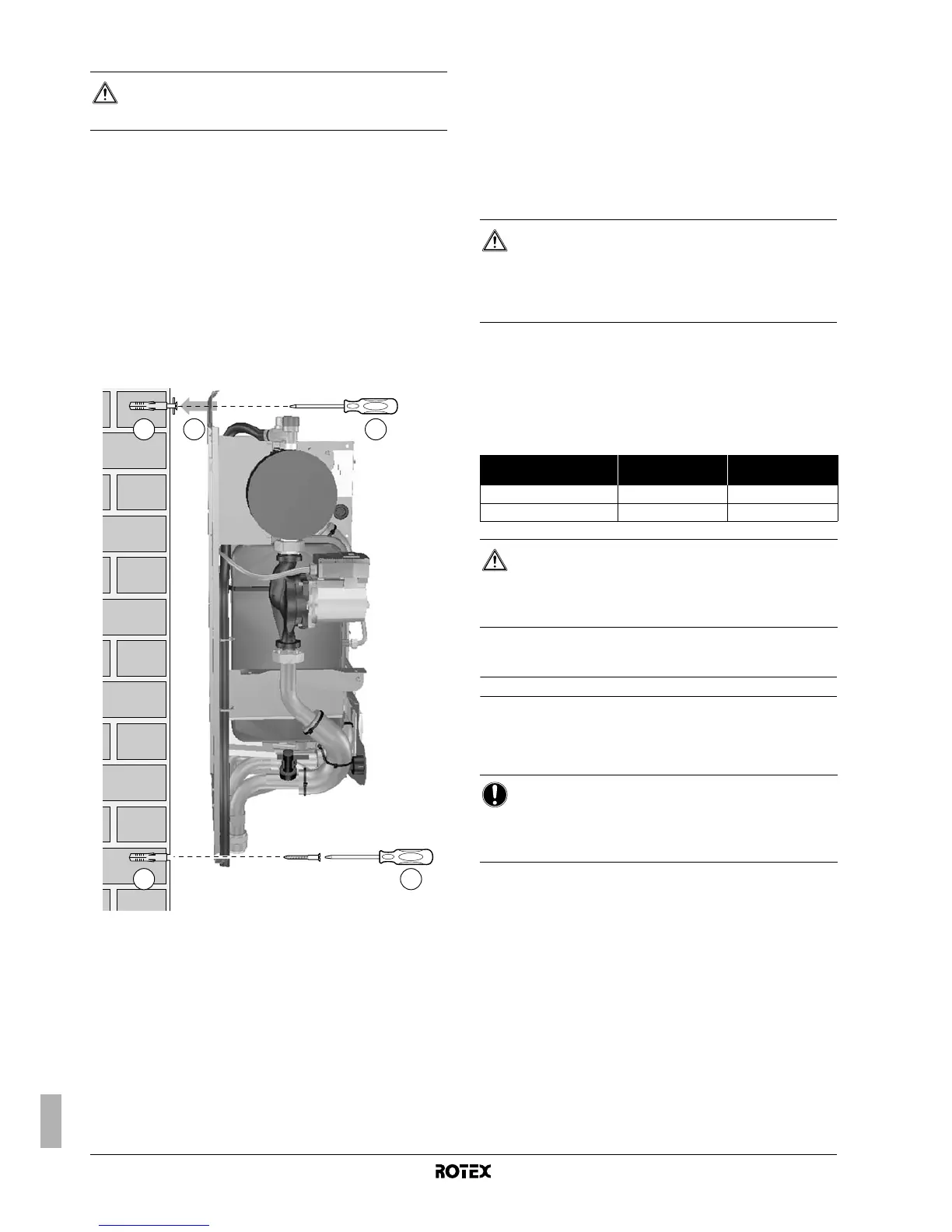

6.4. Montagem da unidade de interior
1 Coloque o esquema de instalação (consulte a embalagem) na
parede e marque os pontos de fixação (2 em cima (● T) e 2 em
baixo (● B)).
Certifique-se de que as marcas (2 a 2) estão completamente
niveladas e que as dimensões das mesmas correspondem às
da imagem 4.
Se a unidade não for instalada nivelada, pode ficar ar preso no
circuito da água, originando uma avaria da unidade.
Dê particular atenção a este ponto ao instalar um modelo
RKHBX, para evitar que o depósito de drenagem transborde.
2 Perfure 4 orifícios e instale 4 buchas (adequadas a M10).
3 Coloque os parafusos nas buchas de cima e pendure a unidade
de interior nesses parafusos de cima.
4 Coloque os parafusos nas buchas de baixo e fixe-os bem.
6.5. Instalação do kit de depósito de drenagem
EKHBDP (apenas nos modelos RKHBX)
Nos modelos com aquecimento e refrigeração, é necessário instalar
o kit de depósito de drenagem (consulte "4. Acessórios" na página 10).
Durante a refrigeração, o vapor de água (humidade) presente no ar
pode condensar, levando a acumulação de água nas tubagens de
água e refrigerante, que se encontram frias. Esta água é recolhida
no reservatório de drenagem, que tem de ser ligado a um dreno.
Para obter instruções de instalação, consulte a folha de instruções
fornecida com o kit de depósito de drenagem.
6.6. Tubagens de refrigerante
Relativamente a todas as indicações, instruções e especificações
relativas a tubagens de refrigerante entre as unidades de interior e de
exterior, consulte o manual de instalação da unidade de exterior.
O tubo de gás e o tubo de líquido da unidade de interior encontram-se
nos locais indicados em "5.2. Componentes principais" na página 10.
6.7. Tubagens de água
Verificação do circuito da água
As unidades estão equipadas com uma entrada de água e uma
saída de água para ligação a um circuito de água. Este circuito deve
ser fornecido por um instalador e estar em conformidade com
a legislação aplicável.
CUIDADO
A unidade de interior pesa cerca de 48 kg. São
necessárias duas pessoas para instalar a unidade.
4
2
1
3
1
CUIDADO
Certifique-se de que coloca no depósito de drenagem
a extremidade do tubo da válvula de segurança. Se não
o fizer, a água pode entrar em contacto com os
componentes eléctricos, originando choques eléctricos ou
um curto-circuito no sistema eléctrico.
Especificações da
tubagem de refrigerante
Unidade de interior Unidade de exterior
Ligação do tubo de gás 15,9 mm (5/8 pol.) 15,9 mm (5/8 pol.)
Ligação do tubo de líquido 9,5 mm (3/8 pol.) 9,5 mm (3/8 pol.)
CUIDADO
Ao ligar as tubagens de refrigerante, utilize sempre duas
chaves (francesas ou de bocas), para apertar ou
desapertar as porcas! Se não o fizer, as conexões de
tubagem podem ficar danificadas ou com fugas.
AVISO
A unidade apenas deve ser usada num sistema de água
fechado. Se for aplicada num sistema de água aberto,
pode verificar-se o aparecimento de níveis excessivos de
corrosão nas tubagens de água.
