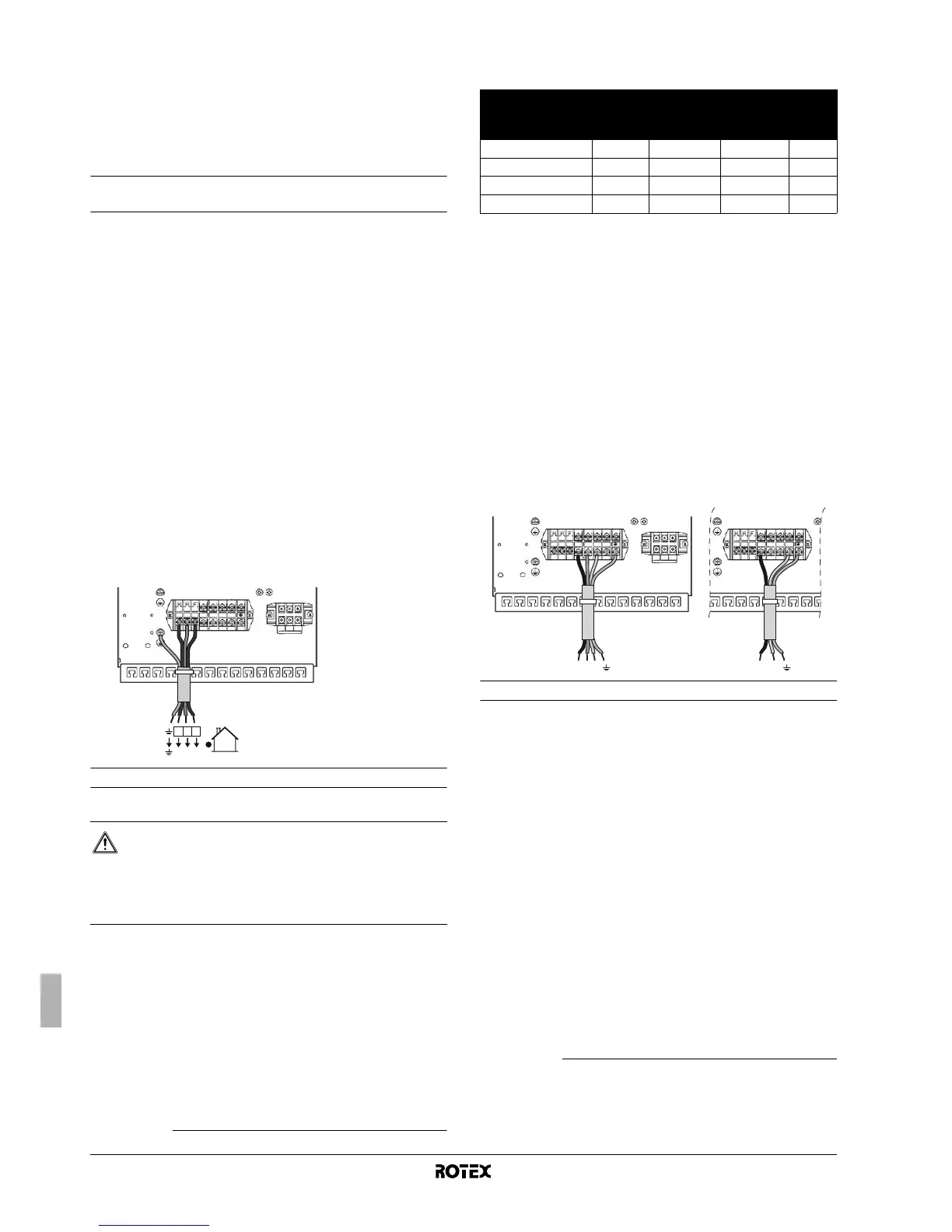

Installationsanleitung
20
RKHBH/X016BB
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62576-1 – 10.2010
■ Unterhalb des Schaltkastens befinden sich die Halterungen für
Kabelbinder. Befestigen Sie alle Kabel mit Kabelbinder
(bauseitig zur Verfügung zu stellen).
■ Für die Reserveheizung ist ein eigener Stromkreis erforderlich.
■ Bei Anlagen, die mit einem Brauchwassertank ausgestattet sind
(optional), ist ein eigener Stromkreis für die Zusatzheizung
(1)
erforderlich.
Siehe Installationsanleitung des Brauchwassertanks.
Anschluss des Netzanschluss- und Kommunikationskabel
der Inneneinheit
Anforderungen an Stromkreis und Stromkabel
Die Stromversorgung für die Inneneinheit wird durch die Außen-
einheit geliefert. Die Datenkommunikation mit der Außeneinheit ist
durch dasselbe Kabel vorgesehen.
Nehmen Sie bitte Bezug auf das Installationshandbuch der
Außeneinheit bei allen Vorgaben und Spezifikationen hinsichtlich der
bauseitigen Verkabelung zwischen Innen- und Außeneinheit.
Vorgehensweise
1 Schließen Sie den Stromkreislauf mit dem entsprechenden
Kabel an die dazugehörigen Klemmen an, wie im Elektro-
schaltplan und der untenstehenden Abbildung dargestellt.
2 Schließen Sie die Erdungsleitung (gelb/grün) an die Erdungs-
schraube an der Montageplatte des Schaltkastens an.
3 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen, damit die Kabel möglichst wenig mechanisch
belastet werden.
4 Beim Verlegen der Kabel darauf achten, dass die Kabel nicht die
Montage der Inneneinheit-Abdeckung behindern. Siehe
Abbildung 3.
Hinweis: Es wird nur die relevante bauseitige Verkabelung gezeigt.
Anschließen der Stromversorgung der Reserveheizung
Anforderungen an Stromkreis und Stromkabel
Dieser Stromkreislauf muss mit den erforderlichen Sicherheits-
vorrichtungen gemäß der gültigen Gesetzgebung geschützt werden.
Das verwendete Netzkabel muss der gültigen Gesetzgebung
entsprechen. Für Angaben zum maximalen Betriebsstroms der
Reserveheizung siehe die Tabelle unten.
(2) (3)
Vorgehensweise
1 Schließen Sie den Stromkreislauf mit dem entsprechenden
Kabel an den Hauptschutzschalter an, wie im Elektroschaltplan
und der untenstehenden Abbildung dargestellt.
2 Schließen Sie die Erdungsleitung (gelb/grün) an die Erdungs-
schraube des X1M-Anschlusses an.
3 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen, damit die Kabel möglichst wenig mechanisch
belastet werden.
Hinweis: Es wird nur die relevante bauseitige Verkabelung gezeigt.
Anschluss des Thermostatkabels
Der Anschluss des Thermostatkabels ist abhängig von der
Anwendung.
Für weitere Informationen und Konfigurationsmöglichkeiten
hinsichtlich Pumpenbetrieb in Kombination mit einem Raum-
thermostat siehe auch "3.4. Typische Installationsbeispiele" auf
Seite 4 und "8.2. Konfiguration der Raumthermostat-Installation" auf
Seite 24.
Thermostatanforderungen
■ Stromversorgung: 230 V Wechselstrom oder Batteriebetrieb
■ Kontaktspannung: 230 V.
Vorgehensweise
1 Das Thermostatkabel an den dafür vorgesehenen Anschlüssen
anschließen – siehe dazu den Elektroschaltplan und die
Installationsanleitung des Raumthermostats.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen, damit die Kabel möglichst wenig mechanisch
belastet werden.
3 Auf der Platine den DIP-Schalter SS2-3 auf ON stellen. Weitere
Einzelheiten dazu siehe "8.2. Konfiguration der
Raumthermostat-Installation" auf Seite 24.
(1) Gilt nur für den Tank mit integrierter elektrischer Zusatzheizung (RKHW*).
VORSICHT
Die Reserveheizung und die Zusatzheizung an einen
eigenen dedizierten Stromversorgungsstromkreis
anschließen.
(a)
Benutzen Sie auf keinen Fall einen
Stromkreis, an dem bereits andere Geräte angeschlossen
sind.
(a) Gilt nur für den Tank mit integrierter elektrischer Zusatzheizung (RKHW*).
X3M
X1M
123
1 3
2
123
(2) Festlegung gemäß europäischer/internationaler technischer Norm für die
Grenzen von Stromoberschwingungen erzeugt von an öffentlichen
Niederspannungssystemen angeschlossenen Anlagen mit
Eingangsströmen von >16 A und ≤75 A pro Phase.
(3) Festlegung gemäß europäischer/internationaler technischer Norm für die
Grenzen von Spannungsänderungen, Spannungsschwankungen und
flickerverursachenden Schwankungen durch Anlagen mit ≤75 A
Nennstrom angeschlossen an öffentliche Niederspannungssysteme.
Modell Inneneinheit
Leistung
der
Reserve-
heizung
Nennspannung
der
Reserveheizung
Maximaler
Betriebsstrom
Z
max
(Ω)
RKHB*016BB3V3 3 kW 1x 230 V 13 A —
RKHB*016BB6V3
(a) (b)
(a) Das Gerät entspricht EN/IEC 61000-3-12
(2)
(b) Diese Anlage entspricht der Norm EN/IEC 61000-3-11
(3)
, vorausgesetzt, die
System-Impedanz Z
sys
ist kleiner oder gleich der von Z
max
bei der Schnittstelle
von Benutzer-Anschluss und dem öffentlichen System. Es liegt in der
Verantwortung des Installateurs oder des Anlagen-Benutzers - gegebenenfalls
nach Konsultation des Netzbetreibers - Folgendes sicherzustellen: Die Anlage
wird nur angeschlossen an ein Einspeisungssystem mit einer System-Impedanz
Z
sys
kleiner oder gleich Z
max
.
6 kW 1x 230 V 26 A 0.29
RKHB*016BB6WN 6 kW 3x 400 V 8.6 A —
RKHB*016BB9WN 9 kW 3x 400 V 13 A —
3x 400 V 1x 230 V
L1 N
L1 L2 L3 N L1 N
X1M X1M
X3M
L1 L2 L3
