RKHBH/X016BB
Unità interna per sistema a pompe di calore aria acqua
4PW62576-1 – 10.2010
Manuale d'installazione
19
V1S........................ Spegniscintilla 1
V2S........................ Spegniscintilla 2
X1M~X9M.............. Morsettiere
X6Y,X9B ................ Connettore

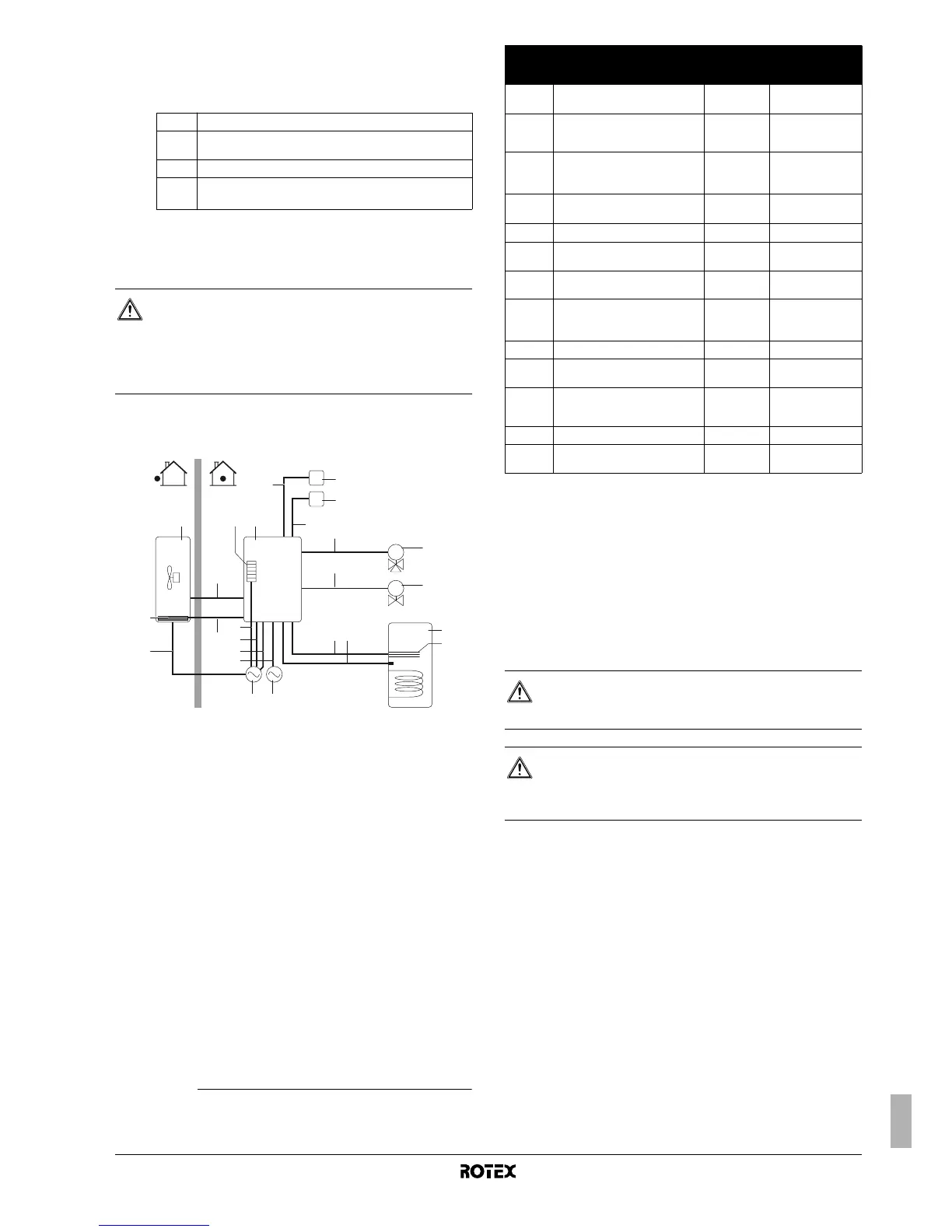

7.3. Panoramica dei collegamenti del sistema
L'illustrazione sotto fornisce una panoramica dei collegamenti
elettrici sul posto tra svariate parti dell'installazione. Vedere anche
"3.4. Esempi di applicazioni tipiche" a pagina 4.
A Singola alimentazione dell'unità esterna, del riscaldatore
di riserva e del surriscaldatore
B Unità esterna
C Riscaldatore della piastra inferiore
D Riscaldatore di riserva
(1)
E Unità interna
F Termostato ambiente (opzionale)
G Valvola a 3 vie per il serbatoio dell'acqua calda per usi
domestici (opzionale)
H Valvola a 2 vie per la modalità di raffreddamento
(da reperire in loco)
I Serbatoio dell'acqua calda per usi domestici (opzionale)
J Surriscaldatore
(2)
K Interfaccia utente (controller digitale)
L Alimentazione (alimentazione a tariffa kWh normale: solo
in caso di impianto di alimentazione a tariffa kWh ridotta)
* Optional
# Applicazioni con solo serbatoio dell'acqua calda per
usi domestici.
## Solo applicazioni di riscaldamento/raffreddamento
### Fornito insieme al serbatoio dell'acqua calda per
usi domestici
(a)
.
(a) Applicabile solo per il serbatoio con surriscaldatore elettrico
incorporato (RKHW*).
AVVERTIMENTO
Prima di effettuare qualunque collegamento elettrico
è indispensabile togliere l'alimentazione.
Tutti i collegamenti elettrici in loco e i componenti
devono essere installati da un installatore qualificato
e devono essere conformi alla legislazione applicabile.
(1) Per il serbatoio senza surriscaldatore elettrico (RKHTS), il riscaldatore
di riserva verrà utilizzato nella modalità di riscaldamento dell'acqua per
usi domestici.
(2) Applicabile solo per il serbatoio con surriscaldatore elettrico
incorporato (RKHW*).
T
I
M
M
B
D
2
6
12
7
8 9
E
A
L
3
F
K
I
C
J
H
G
1
10
11
13
4
5
Compo-
nente
Descrizione
Numero
richiesto di
conduttori
Massimo
assorbimento in
funzionamento
1 Cavo di alimentazione per
l'unità esterna
2+GND
(a)
(a) Vedere la targhetta informativa sull'unità esterna.
2 Cavo di alimentazione e di
comunicazione dell'unità
interna
3+GND
(b)
(b) Sezione del cavo 2,5 mm
2
3 Cavo di alimentazione per il
riscaldatore della piastra di
fondo
(c)
(c) Il cavo del riscaldatore della piastra di fondo è applicabile solo in
combinazione con RRLQ_AA/AB/BA o nel caso del kit EKBPHT
opzionale. L'unità esterna RRLQ_CA controlla il riscaldatore della piastra
di fondo internamente tramite la PCB dell'unità esterna.
2
(d)
(d) Sezione minima del cavo 0,75 mm
2
4 Cavo di alimentazione del
riscaldatore di riserva
2+GND
o 3+GND
(e)
(e) Vedere la tabella in "Collegamento dell'alimentazione elettrica del riscaldatore
di riserva" a pagina 20.
5 Cavo del termostato ambiente 3 o 4 100 mA
(d)
6 Cavo di comando della valvola
a 3 vie
2+GND 100 mA
(d)
7 Cavo di comando della valvola
a 2 vie
2+GND 100 mA
(d)
8 Cavo di alimentazione e di
protezione termica del
surriscaldatore
(f)
(f) Applicabile solo per il serbatoio con surriscaldatore elettrico incorporato
(RKHW*).
4+GND
(b)
9 Cavo del termistore 2
(g)
(g)
Il termistore e il filo di connessione (12 m) vengono forniti insieme all'unità
interna.
10 Cavo di alimentazione
del surriscaldatore
(f)
2+GND 13 A
11 Cavo dell'alimentazione
a tariffa kwh ridotta
(contatto pulito)
2
(h)
(h) Sezione del cavo da 0,75 mm
2
a 1,25 mm
2
, lunghezza massima: 50 m.
Il contatto privo di tensione garantisce il carico minimo applicabile di 15 V CC,
10 mA.
12 Cavo dell'interfaccia dell'utente 2
(i)
(i) Sezione del cavo da 0,75 mm
2
a 1,25 mm
2
, lunghezza massima: 500 m.
13 Alimentazione a tariffa kWh
normale
2+GND
(b)
ATTENZIONE
Scegliere le dimensioni di tutti i cavi e i fili in base alla
legislazione applicabile.
AVVERTIMENTO
Dopo aver completato i collegamenti elettrici, accertarsi
che ogni parte e terminale elettrici all'interno del quadro
elettrico siano ben saldi.
