Manual de instalação
10
RKHBH/X016BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62576-2 – 10.2010
4. ACESSÓRIOS
4.1. Acessórios fornecidos com a unidade de interior
Consulte imagem 1
1 Manual de instalação
2 Manual de operações
3 Válvula de fecho
4 Autocolante do esquema eléctrico (dentro da tampa
da unidade de interior)
5 Parafuso de fixação da tampa da unidade de interior
6 Termístor + cabo de ligação (12 m)
5. PANORÂMICA DA UNIDADE DE INTERIOR

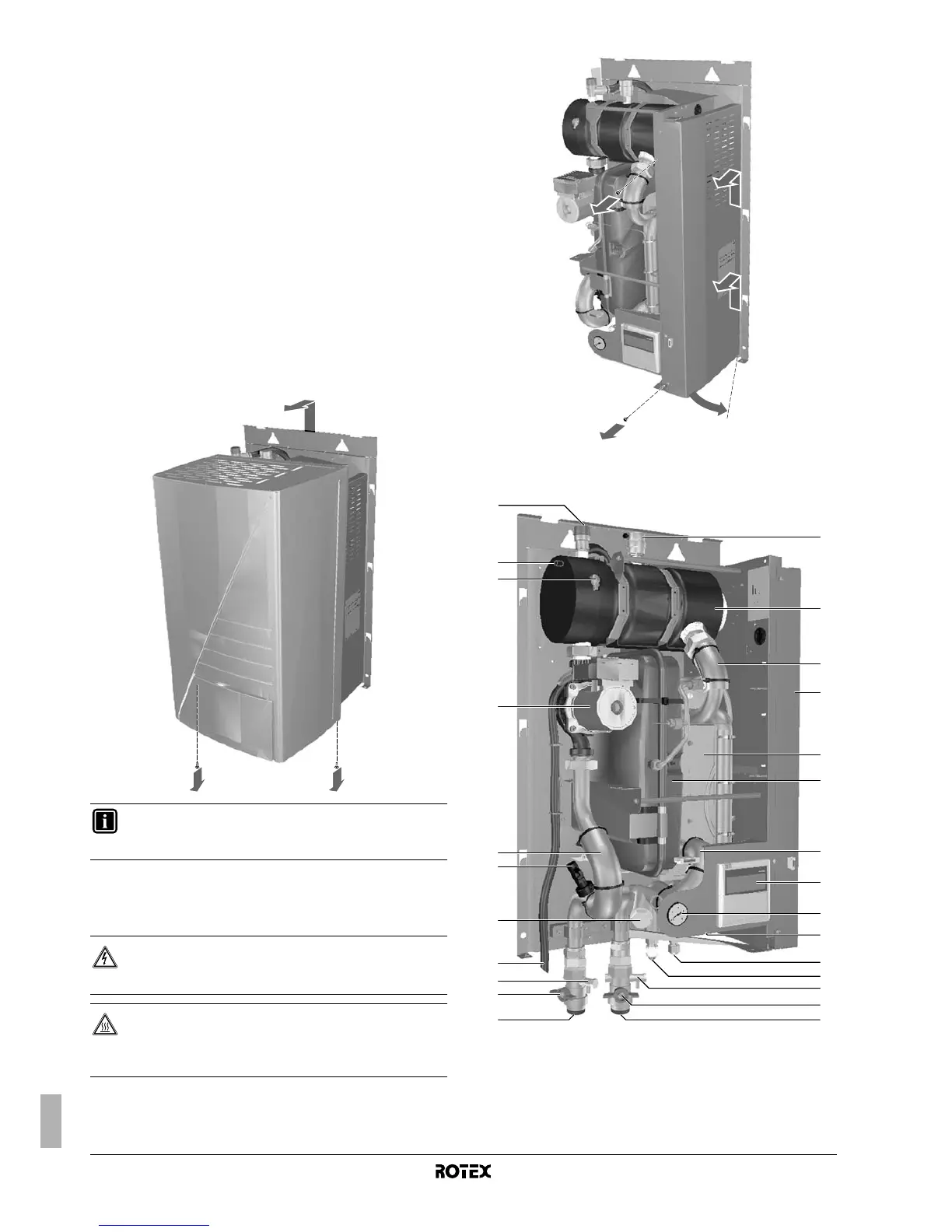

5.1. Abertura da unidade de interior
■ A portinhola frontal da tampa da unidade de interior dá acesso
ao manómetro e à interface de utilizador.
■ A tampa da unidade de interior pode ser retirada, removendo os
2 parafusos do fundo e desencaixando-a.
■ Para aceder ao interior da caixa de distribuição (para efectuar
as ligações eléctricas locais, por exemplo), pode retirar o painel
de serviço da caixa de distribuição. Para o efeito, desaperte os
dois parafusos frontais e retire o painel.
5.2. Componentes principais
INFORMAÇÕES
Certifique-se de que fixa a tampa com os parafusos
(fornecidos como acessórios), depois de a pôr no sítio.
PERIGO: CHOQUE ELÉCTRICO
Consulte a "2. Precauções de segurança gerais" na
página 2.
PERIGO: NÃO TOQUE NA TUBAGEM NEM NAS PEÇAS
INTERNAS
Consulte a "2. Precauções de segurança gerais" na
página 2.
