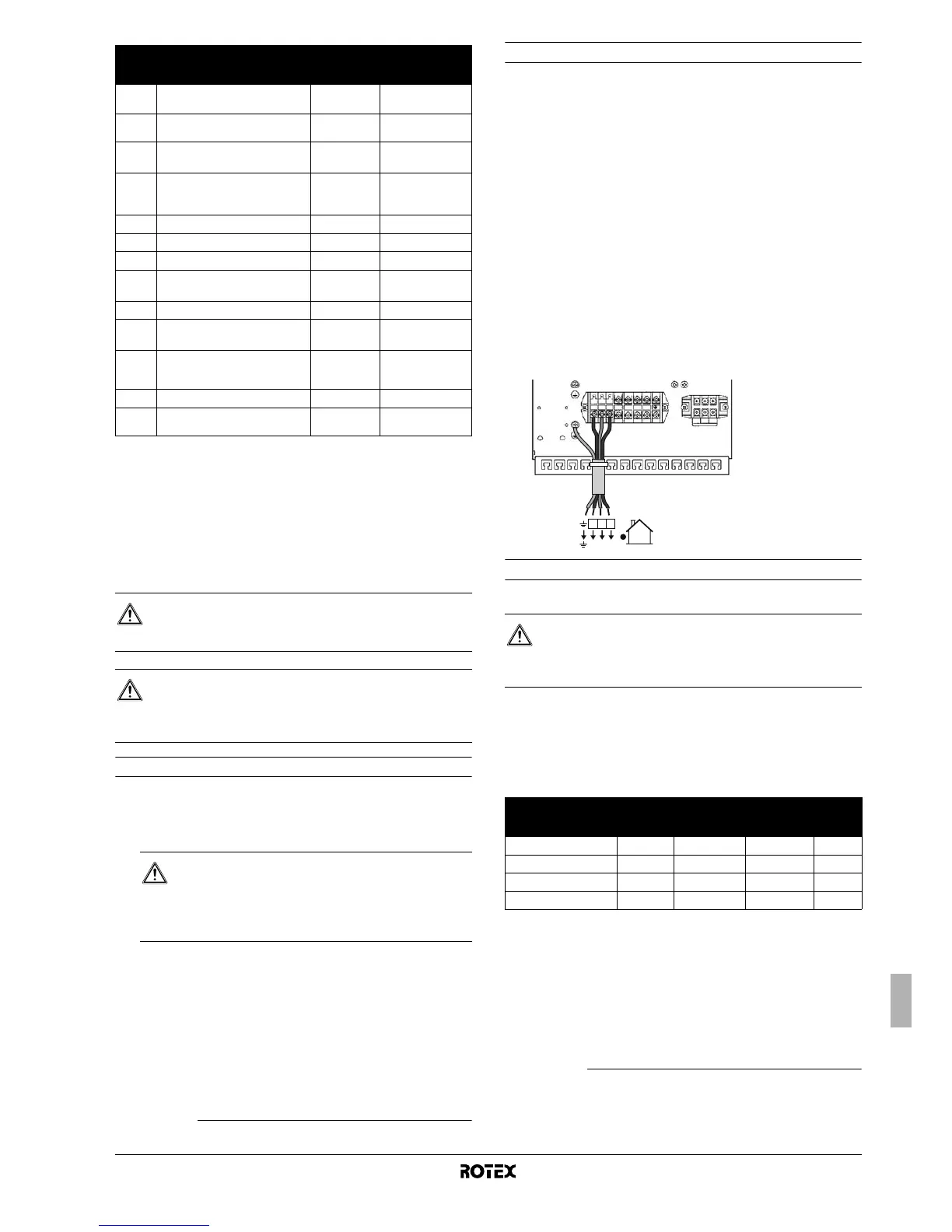

RKHBH/X016BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62576-3 – 10.2010
Montaj kılavuzu
19
Saha kablo tesisatı esasları
■ İç ünite tarafındaki saha kablo tesisat işlemlerinin çoğu anahtar
kutusu içindeki terminal bloğu üzerinden yapılacaktır. Terminal
bloğuna erişim için, iç ünite kapağını ve anahtar kutusu servis
panelini çıkartın (bkz. "5.1. İç ünitenin açılması", sayfa 10).
■ Anahtar kutusunun alt tarafında kablo bağı tespitleri mevcuttur.
Tüm kabloları kablo bağları (sahada tedarik edilir) kullanarak
sabitleyin.
■ Yardımcı ısıtıcı özel olarak ayrılmış bir güç devresi gerektirir.
■ Kullanım sıcak suyu deposu (opsiyonel) içeren kurulumlarda
destek ısıtıcı
(1)
için özel bir güç devresi gereklidir.
Kullanım sıcak suyu deposu montaj kılavuzuna bakın.
İç ünite güç besleme ve iletişim kablosunun bağlanması
Güç devresi ve kablo gereksinimleri
İç ünitenin güç beslemesi dış ünite üzerinden verilecektir. Dış ünite
ile veri iletişimi aynı kablo üzerinden sağlanacaktır.
İç ünite ile dış ünite arasındaki saha kabloları hakkında tüm yönerge
ve spesifikasyonlar için dış ünite montaj kılavuzuna bakın.
Prosedür
1 Uygun kablo kullanarak, kablo bağlantı şeması ve aşağıdaki
resimde gösterildiği gibi güç devresini uygun terminallere
bağlayın.
2 Toprak iletkenini (sarı/yeşil) anahtar kutusu bağlantı plakası
üzerindeki topraklama vidasına bağlayın.
3 Gerginliğin alınmasını sağlamak için kabloyu kablo bağları ile
kablo bağı tespitlerine sabitleyin.
4 Kabloları dışarıya yönlendirirken, bunların iç ünite kılıfının
takılmasına mani olmamasına dikkat edin (bkz. şekil 3).
Not: yalnız ilgili saha kabloları gösterilmiştir.
Yardımcı ısıtıcı güç beslemesinin bağlanması
Güç devresi ve kablo gereksinimleri
Bu güç devresi, ilgili mevzuata göre gerekli olan güvenlik cihazlarıyla
korunmalıdır.
Güç kablosunu da ilgili mevzuata uygun olarak seçin. Yardımcı
ısıtıcının maksimum çalışma akımı için aşağıdaki tabloya bakın.
(2) (3)
Parça Tanım
Gerekli
iletken
sayısı
Maksimum
çalışma akımı
1 Dış ünite için güç besleme
kablosu
2+GND
(a)
(a) Dış ünite üzerindeki isim plakasına bakın.
2 İç ünite güç besleme ve iletişim
kablosu
3+GND
(b)
(b) Kablo kesiti 2,5 mm
2
3 Alt plaka ısıtıcı için güç
kablosu
(c)
(c) Alt plaka ısıtıcı kablosu yalnızca RRLQ_AA/AB/BA ile birlikte veya
opsiyonel EKBPHT kiti olması durumunda verilir. RRLQ_CA dış ünitelerde
alt plaka ısıtıcı, dış ünite PCB'siyle dahili olarak kontrol edilir.
2
(d)
(d) Minimum kablo kesiti 0,75 mm
2
4 Yardımcı ısıtıcı için güç
besleme kablosu
2+GND
veya
3+GND
(e)
(e) "Yardımcı ısıtıcı güç beslemesinin bağlanması", sayfa 19 konusundaki tabloya
bakın.
5 Oda termostatı kablosu 3 veya 4 100 mA
(d)
6 3-yollu vana kontrol kablosu 2+GND 100 mA
(d)
7 2-yollu vana kontrol kablosu 2+GND 100 mA
(d)
8 Destek ısıtıcı güç beslemesi
ve termal koruma kablosu
(f)
(f) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için geçerlidir.
4+GND
(b)
9 Termistör kablosu 2
(g)
(g) Termistör ve bağlantı kablosu (12 m) iç üniteyle birlikte verilir.
10 Destek ısıtıcı güç besleme
kablosu
(f)
2+GND 13 A
11 İndirimli elektrik tarifesi güç
kaynağı kablosu (gerilimsiz
kontak)
2
(h)
(h) Kablo kesiti 0,75 mm
2
ile 1,25 mm
2
arasında, maksimum uzunluk: 50 m.
Gerilimsiz kontak minimum 15 V DC, 10 mA uygulama yükü sağlamalıdır
12 Kullanıcı arayüzü kablosu 2
(i)
(i) Kablo kesiti 0,75 mm
2
ile 1,25 mm
2
arasında, maksimum uzunluk: 500 m.
13 Normal elektrik tarifesi güç
beslemesi
2+GND
(b)
DİKKAT
Tüm kabloları ve kablo boyutlarını ilgili mevzuata uygun
olarak seçin.
UYARI
Elektrik işi tamamlandıktan sonra, her bir elektrik
parçasının ve elektrik aksam kutusu içindeki terminalin
sıkıca bağlandığını doğrulayın.
UYARI
Anahtar kutusu servis panelini çıkarmadan önce tüm
güç beslemesini, yani dış ünite güç beslemesini ve
yardımcı ısıtıcı ve kullanım sıcak suyu deposu güç
beslemesini (varsa) kesin.
(1) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
DİKKAT
Yardımcı ısıtıcı ve destek ısıtıcı için özel bir güç devresi
kullanın
(a)
. Hiçbir zaman başka bir cihazla paylaşılan güç
devresi kullanmayın.
(a) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
(2) Her bir fazda >16 A ve ≤75 A giriş akımı ile kamuya açık düşük akımlı
sistemlere bağlanan cihaz tarafından üretilen harmonik akımlar için
sınırları tespit eden Avrupa/Uluslararası Teknik Standardı karşılanmalıdır.
(3) ≤75 A anma akımına sahip cihaz için kamuya açık düşük akımlı besleme
sistemlerindeki voltaj değişiklikleri, voltaj dalgalanmaları ve oynamaları
için sınırları tespit eden Avrupa/Uluslararası Teknik Standardı
karşılanmalıdır.
İç ünite modeli
Yardımcı
ısıtıcı
kapasitesi
Yardımcı
ısıtıcı nominal
gerilimi
Maksimum
çalışma akımı
Z
max
(Ω)
RKHB*016BB3V3 3 kW 1x 230 V 13 A —
RKHB*016BB6V3
(a) (b)
(a) EN/IEC 61000-3-12
(2)
ile uyumlu cihazlar
(b) Sistem empedansı Z
sys
kullanıcının beslemesi ile kamuya açık sistem arasındaki
interfaz noktasında Z
max
'dan küçük veya ona eşit olmak şartıyla bu ekipman EN/
IEC 61000-3-11
(3)
ile uyumludur. Ekipmanın sadece sistem empedans Z
sys
değerinin Z
max
'dan küçük veya ona eşit bir beslemeye bağlanması, gerekirse
dağıtım ağı işletmeni ile istişare ederek ekipman montörü veya kullanıcısının
sorumluluğudur.
6 kW 1x 230 V 26 A 0,29
RKHB*016BB6WN 6 kW 3x 400 V 8,6 A —
RKHB*016BB9WN 9 kW 3x 400 V 13 A —
X3M
X1M
123
1 3
2
123
