RKHBH/X016BB
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW62576-3 – 10.2010
Instalační návod
21
Připojení ke zdroji elektrické energie se zvýhodněnou sazbou
Rozvodné společnosti po celém světě usilují o poskytování spolehlivých
služeb za konkurenční ceny a často jsou oprávněny účtovat svým
klientům zvýhodněné sazby, ke kterým patří například tarify za dobu
využití, sezónní tarify, Wärmepumpentarif v SRN a Rakousku...
Toto zařízení umožňuje připojení k takovýmto systémům dodávky
elektrické energie se zvýhodněnou sazbou.
Poraďte se s vaším dodavatelem elektrické energie o tom, zda je
vhodné toto zařízení připojovat k některému systému na dodávku
elektrické energie se zvýhodněnou sazbou, je-li takovýto systém
v uvažovaném místě instalace dispozici.
Je-li toto zařízení připojeno k zdroji se zvýhodněnou sazbou,
dodavatel elektrické energie má následující oprávnění:
■ přerušovat dodávku elektrické energie do zařízení na určitou dobu;
■ požadovat, aby zařízení v určitých časových obdobích odebíralo
jen omezené množství elektrické energie.
Vnitřní jednotka je navržena tak, aby byla vstupním signálem
uvedena do režimu nuceného vypnutí. Během této doby je
kompresor venkovní jednotky mimo provoz.
Dostupné typy zdrojů elektrické energie se zvýhodněnou sazbou

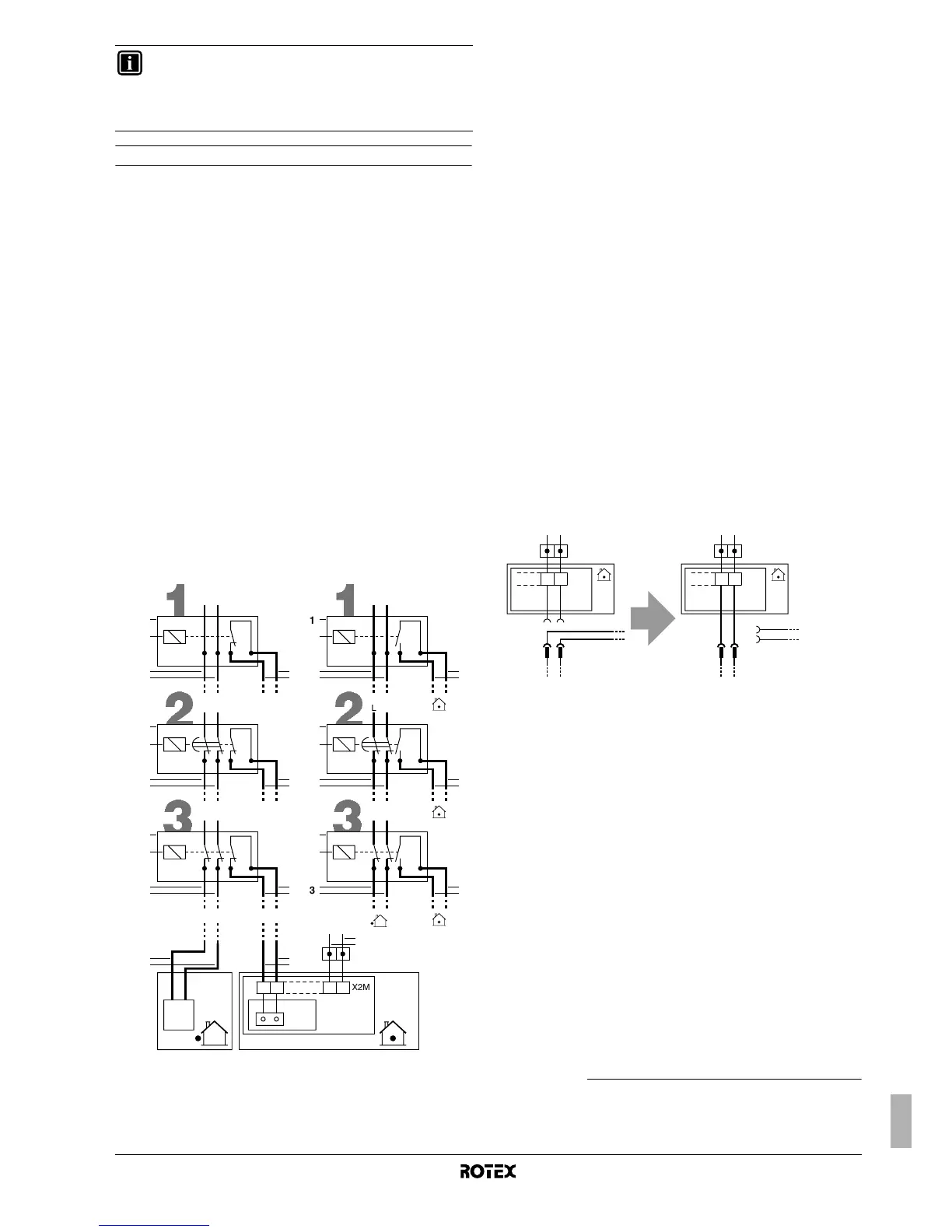

Na následujícím obrázku jsou znázorněna dostupná zapojení
a požadavky na připojení zařízení k tomuto zdroji:
1 Elektrická skříňka zdroje se zvýhodněnou sazbou
2 Přijímač, který zpracovává signál od dodavatele elektrické
energie
3 Napájení venkovní jednotky (viz instalační návod venkovní
jednotky)
4 Beznapěťový kontakt pro vnitřní jednotku
5 Zdroj elektrické energie s běžnou sazbou
Je-li venkovní jednotka připojena ke zdroji se zvýhodněnou sazbou,
beznapěťový kontakt přijímače zpracovávajícího signál zvýhodněné
sazby od dodavatele elektrické energie musí být připojen je svorkám
17 a 18 svorkovnice X2M (jak je znázorněno na výše uvedeném
obrázku).
Pokud v okamžiku odeslání signálu zvýhodněné sazby dodavatelem
elektrické energie platí pro parametr [d-01]=1, příslušný kontakt se
rozpojí a jednotka bude uvedena do režimu nuceného vypnutí
(1)
.
Pokud v okamžiku odeslání signálu zvýhodněné sazby dodavatelem
elektrické energie platí pro parametr [d-01]=2, příslušný kontakt se
uzavře a jednotka bude uvedena do režimu nuceného vypnutí
(2)
.
Typ 1
Tento tyto zdroje elektrické energie se zvýhodněnou sazbou není
přerušen.
Typ 2
Tento typ zdroje elektrické energie se zvýhodněnou sazbou je
přerušen po uplynutí určité doby.
Typ 3
Tento typ zdroje elektrické energie se zvýhodněnou sazbou je
přerušen ihned.
Připojení vnitřní jednotky ke zdroji elektrické energie s normální
sazbou
Jestliže je zdroj elektrické energie se zvýhodněnou sazbou typu 2 nebo 3
(přerušení hlavního napájení venkovní jednotky), vnitřní jednotka musí
být připojena ke zdroji elektrické energie s normální sazbou, aby bylo
zajištěno nepřetržité vnitřní ovládání a provoz (např. čerpadla).
Odpojte svorku X6YA od X6Y a připojte X6YB k X6Y.
INFORMACE
Ohřívač spodní desky lze používat pouze v kombinaci
s jednotkou RRLQ_AA/AB/BA nebo při použití volitelné sady
EKBPHT. Venkovní jednotka RRLQ_CA interně ovládá ohřívač
spodní desky prostřednictvím karty PCB venkovní jednotky.
1
2
3
X2M17 18 30 31
L N
X40A
A1P
LN
2
4
1
3
5
3
LN
2
1
43
43
LN
2
1
S2S
S2S
S2S
[d-01]=1
1
2
3
LN
2
1
3
LN
2
1
43
44
43
LN
2
1
S2S
S2S
S2S
[d-01]=2
(1) Jakmile tento signál pomine, beznapěťový kontakt se uzavře a provoz
jednotky bude obnoven. Proto je důležité ponechat funkci automatického
restartu vždy aktivní. Viz "[3] Automatický restart" na straně 27.
(2) Jakmile tento signál pomine, beznapěťový kontakt se rozpojí a provoz
jednotky bude obnoven. Proto je důležité ponechat funkci automatického
restartu vždy aktivní. Viz "[3] Automatický restart" na straně 27.
X2M30 31
L
N
BLK
WHT
X6YB
X6Y
X6YA
X2M30 31
L
N
BLK
WHT
X6YB
X6Y
X6YA
